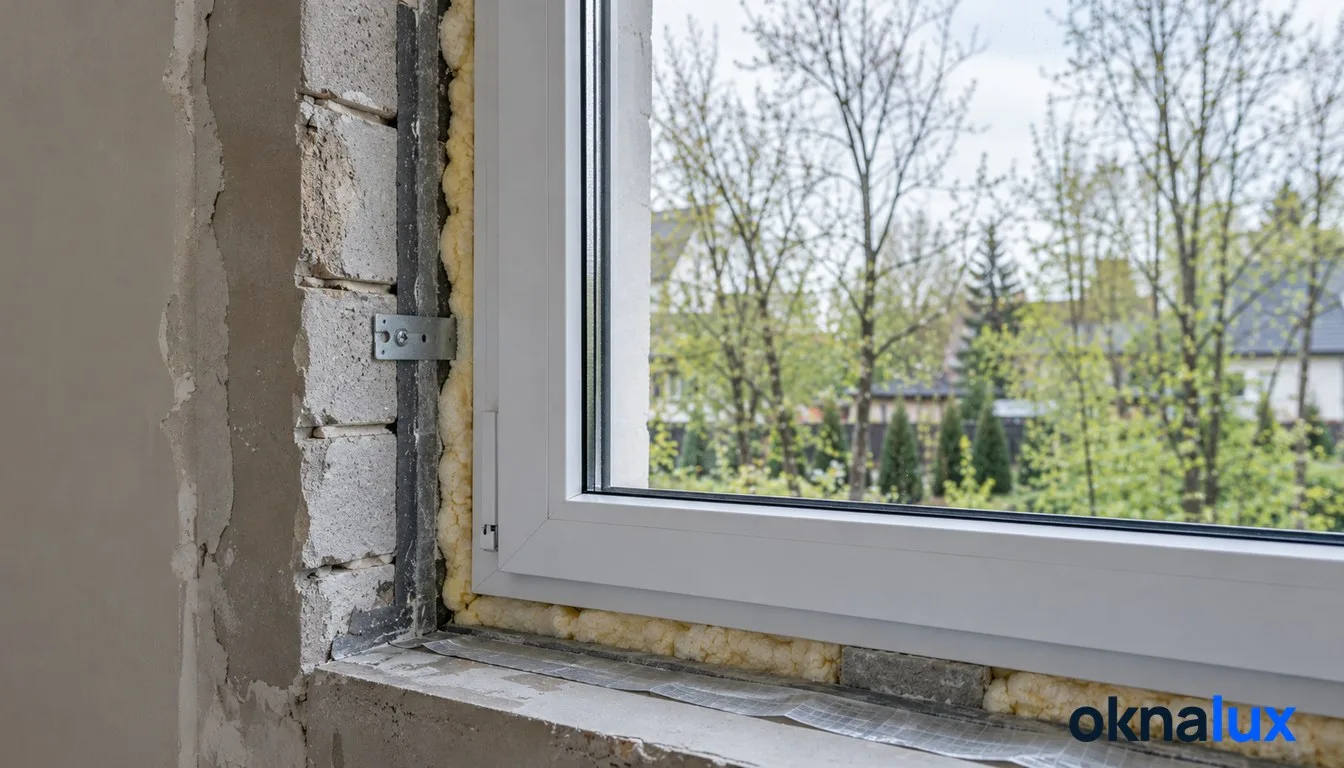

Узел примыкания - место стыка оконной рамы со стеной вместе со всеми слоями шва, крепежом и отделкой. Собирается из 3 слоёв: пароизоляция изнутри, утепляющий средний слой, гидроизоляция снаружи. Правило простое: изнутри плотнее, чем снаружи, чтобы влага не входила в шов, а выходила из него.
Из чего он состоит
Пять элементов. Слои шва среди них только три. Два оставшихся - опорные колодки и крепёж - к теплу отношения не имеют, зато отвечают за то, чтобы конструкция вообще стояла там, где её поставили. Выпадение любого одного элемента портит весь узел целиком, без исключений.
| Слой | Материал | Задача |
|---|---|---|
| Внутренний | пароизоляционная лента | не пускать пар из комнаты |
| Средний | монтажная пена | утеплять и заполнять |
| Наружный | гидроизоляционная лента или ПСУЛ | держать воду, выпускать пар |
| Опора | опорные колодки | нести вес конструкции |
| Крепёж | анкеры или пластины | принимать ветровую нагрузку |
Что входит в узел кроме шва
Не только монтажный шов. К узлу относятся ещё четыре вещи. Каждая способна его испортить: отлив с капельником снаружи, подоконник с заходом под раму изнутри, боковые и верхний откосы и глубина посадки рамы, то есть зона установки окна. Разбирать эти элементы по отдельности бессмысленно: работают они вместе.
Промерзающий или протекающий узел нельзя вылечить снаружи герметиком, а изнутри свежей шпаклёвкой. Оба слоя ленты ставятся до запенивания, поэтому переделка означает вскрытие откоса. Как это выглядит на практике, разобрано в статьях плесень на откосах и течёт из-под окна.
Требования к узлу и методы его проверки описаны отдельным стандартом, а порядок сборки - в статье монтаж окон по ГОСТ.
Частые вопросы
Стык рамы со стеной. Внутрь узла входят все слои шва, крепёж, опорные колодки и отделка откоса. От него тепло окна зависит сильнее, чем от класса стеклопакета.
Из трёх. Пароизоляция изнутри, утепляющий слой в середине, гидроизоляция снаружи. Плотность убывает изнутри наружу, чтобы влага выходила из шва, а не входила.
Узел. Разница между классами стеклопакетов измеряется десятыми долями сопротивления, а плохой шов способен съесть целый класс целиком.
Нельзя. Обе ленты ставятся до заполнения шва пеной, поэтому добраться до них в готовом узле невозможно. Переделка всегда означает вскрытие откоса.
Отлив с капельником, подоконник с заходом под раму, боковые и верхний откосы и глубина посадки рамы в проёме. Все они работают вместе, а не по отдельности.
