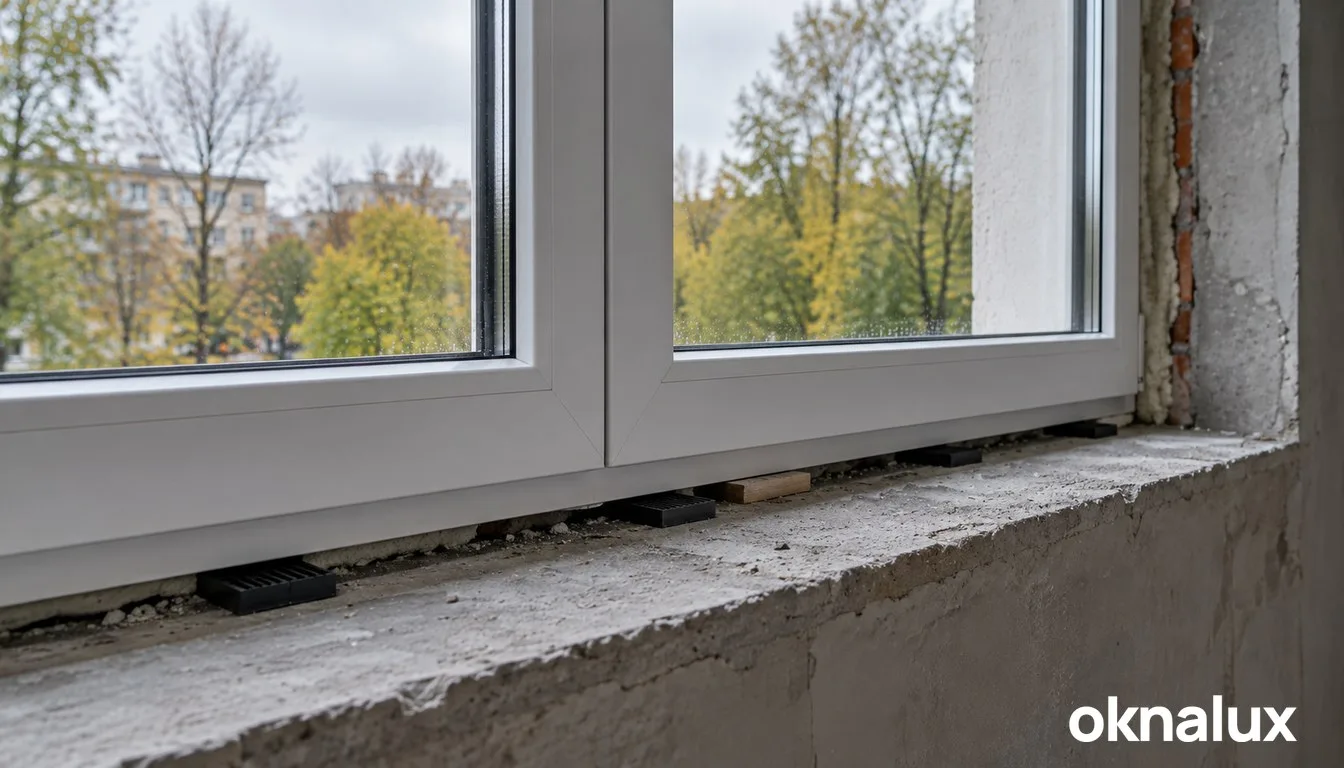

Опорная колодка - подкладка под нижней частью рамы, которая принимает вес конструкции и передаёт его на основание проёма. Ставится не наугад: под импостом, под стойками и по краям, обычно с шагом не более 700 мм. В узле остаётся навсегда. После монтажа вынимают только распорные клинья, которыми раму выставляли по уровню.
Из чего их делают
Материал должен отвечать трём условиям сразу: не гнить в сыром узле, не сминаться под весом стеклопакета и не проводить тепло. Первое отсекает необработанное дерево, второе - любые мягкие подкладки, третье - металл. Остаётся довольно короткий список подходящих вариантов, и он давно устоялся.
- Пластик. Заводские колодки из жёсткого полимера - основной вариант, не впитывают влагу.
- Твёрдые породы дерева, пропитанные. Допускаются, но в сыром узле служат меньше.
- Композит и жёсткий ПВХ. Применяют там, где нагрузка высокая.
Два материала под запретом. Металл даёт мостик холода, мягкий утеплитель сминается под весом стеклопакета уже за первую зиму.
Где именно их ставят
Мест четыре, и задаёт их направление нагрузки. Вес спускается по вертикальным элементам конструкции, поэтому колодки ставят прямо под ними. Между стойками опора не нужна. Отдельно смотрят порог балконной двери: там к постоянному весу добавляется динамика от каждого открывания створки, и опора работает тяжелее всего в конструкции.
| Место | Ориентир |
|---|---|
| Под каждой вертикальной стойкой и импостом | нагрузка приходит именно туда |
| По краям рамы | отступ 150-200 мм от угла |
| Под порогом балконной двери | там вес и постоянная динамика |
| Между соседними колодками | шаг не более 700 мм |
Импост делит конструкцию. Через него на нижнюю раму передаётся вес соседних створок и стеклопакетов. Если колодку под ним пропустили, прогиб идёт ровно по середине рамы. Видно его по щели в притворе створок. Порядок сборки узла разобран в статье монтаж окон по ГОСТ.
Частые вопросы
Подкладка, несущая вес окна. Стоит под нижней частью рамы и передаёт нагрузку на основание проёма. В узле она остаётся навсегда.
Уровнем узла. Рихтовочные прокладки стоят внутри створки, между стеклопакетом и профилем, и задают её геометрию. Опорная колодка стоит ниже, под рамой в проёме, и несёт вес всей конструкции. Обе детали остаются на месте, а вынимают после монтажа распорные клинья.
Из жёсткого пластика. Годятся ещё композит и пропитанная твёрдая древесина. Металл не применяют из-за мостика холода, мягкий утеплитель сминается под весом стеклопакета.
Под каждой стойкой и импостом, по краям рамы с отступом 150-200 миллиметров от угла и под порогом балконной двери. Шаг между колодками не больше 700 миллиметров.
Рама просядет. Не в первый месяц. Через год-полтора створка начинает цеплять за раму снизу, а регулировка выбирает весь заложенный запас за один сезон.
