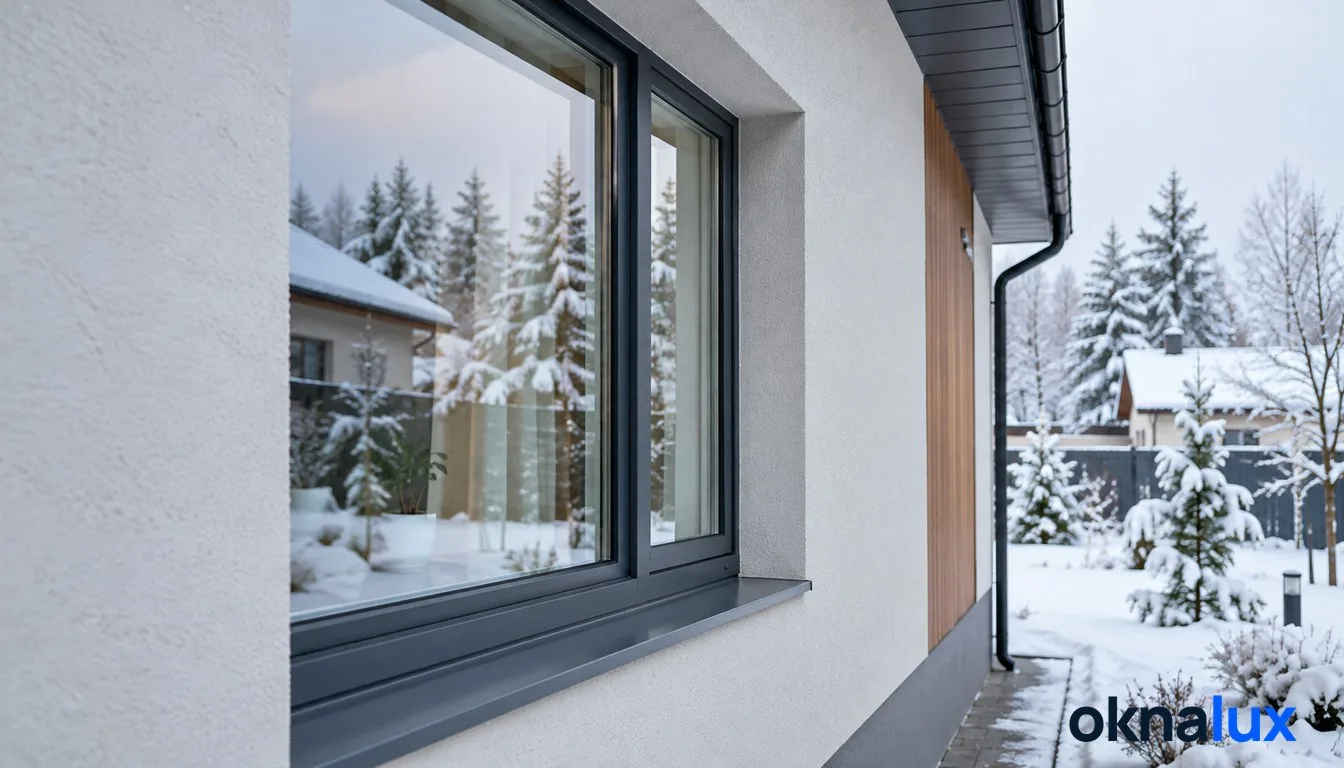

Зона установки окна - положение рамы по глубине проёма, при котором нулевая изотерма проходит через тело рамы, а не по краю откоса. Для однослойной кирпичной стены ориентир прост: примерно 1/3 толщины от наружной плоскости. Для стены с наружным утеплением раму сдвигают к слою утеплителя.
Ориентиры по типам стен
Пять типовых конструкций стены. Правило трети работает только для первой. Как только появляется утеплитель, раму двигают к нему, потому что изотерма смещается наружу вместе со слоем. В каркасной стене выбора почти нет: раму ставят прямо в плоскость утеплителя между стойками каркаса.
| Стена | Где ставят раму |
|---|---|
| Однослойная кирпичная | треть толщины от наружной плоскости |
| С наружным утеплением | в плоскости утеплителя или вплотную к ней |
| Трёхслойная панель | по проекту, ближе к внутреннему слою |
| Каркасная | в плоскости утеплителя стойки |
| Газобетон в один блок | середина блока |
Почему это решают заранее
Потому что переставить раму потом означает разобрать откосы, отлив и подоконник, а иногда и часть отделки фасада. Особенно это важно там, где утепление фасада только планируется: тогда окна ставят с учётом будущего слоя. Механика разобрана в статье утепление фасада и окна.
Тепловизором в мороз. Ровная холодная рамка по всему периметру окна при тёплой стене означает ошибку в глубине посадки или в узле примыкания, а не дефект самой конструкции. Чтение снимков описано в статье проверка окон тепловизором.
Частые вопросы
Глубина посадки рамы в стене. Выбирают её так, чтобы нулевая изотерма прошла через тело рамы, а не по краю откоса. Задаётся теплотехническим расчётом узла.
На трети толщины. Отсчёт ведут от наружной плоскости стены. Правило это работает для однослойной кладки без наружного утепления.
Раму двигают наружу. Ближе к слою утеплителя или прямо в его плоскость, а сам утеплитель заводят на раму. Иначе по периметру окна образуется мостик холода.
Дорого. Технически можно, но это разборка откосов, отлива и подоконника, а при утеплённом фасаде ещё и части отделки. Дешевле определить зону до монтажа.
По тепловизору в мороз: ровная холодная рамка по периметру окна при тёплой стене. Изнутри это ощущается как холодный откос при исправной конструкции.
