Три системы и чем они различаются
Выбор идёт по трём осям сразу: как выглядит фасад, сколько стоит и что будет с обслуживанием через десять лет.
| Система | Как выглядит | Плюс | Минус |
|---|---|---|---|
| Стоечно-ригельная | видимая сетка профилей | ремонтопригодность, цена | «решётка» на фасаде |
| Полуструктурная | тонкие линии, скрытые прижимы | компромисс вида и цены | сложнее монтаж |

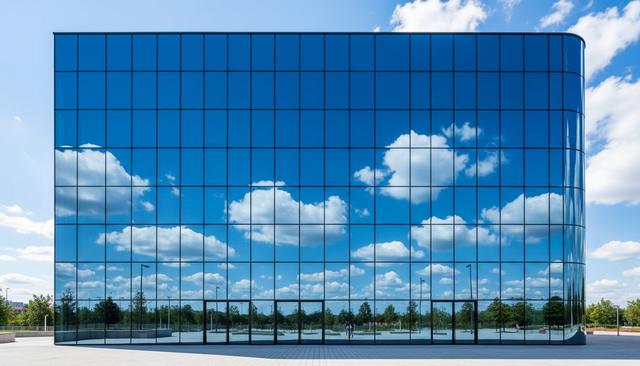

| Структурная | сплошное стекло со швами | максимально чистый вид | замена стекла дороже и дольше |
| Спайдерная | точечные держатели | эффектно для входных зон | много мостиков холода |
Как считают ветровую нагрузку
Не «на глаз»: по нормам, исходя из района строительства, высоты здания и положения участка фасада. Углы и верхние этажи нагружены сильнее середины - там ставят более толстое стекло или уменьшают шаг ригелей. Именно поэтому фасадное остекление проектируют, а не подбирают по каталогу.
Второй расчёт - тепловой: без терморазрыва алюминиевая стойка промерзает насквозь и собирает конденсат по всей высоте. Поэтому в отапливаемых зданиях применяют системы с полимерной вставкой, а холодные оставляют для витрин неотапливаемых объёмов, см. холодное остекление.
Какое стекло идёт в фасад
Стекло в фасаде решает три задачи одновременно: безопасность при разрушении, защиту от перегрева и теплоизоляцию. Поэтому в пакете почти всегда работает не одно стекло, а комбинация - и подбирают её по стороне света и этажу, а не одинаково на весь дом.
Закалённое или триплекс
На высоте применяют закалённое стекло или триплекс: при разрушении они не дают опасных осколков.
Солнцезащита
Южные и западные фасады перегреваются: ставят мультифункциональное или солнцезащитное стекло.
Энергосбережение
Внутреннее стекло пакета - энергосберегающее, иначе отопление зимой уходит в улицу.
Глухие зоны
Межэтажные участки закрывают непрозрачными панелями - их утепляют отдельно.
Как фасад ведёт себя зимой и летом
Летом стеклянный фасад работает как теплица: на южной стороне без солнцезащитного стекла помещение перегревается, а нагрузка на кондиционирование растёт. Зимой проблема обратная - в местах примыкания к перекрытию и в узлах крепления образуются мостики холода, и на внутренней поверхности стоек появляется конденсат.
| Сезон | Что происходит | Что закладывают в проект |
|---|---|---|
| Лето | перегрев, блики | солнцезащитное стекло, наружные экраны |
| Зима | конденсат на стойках | терморазрыв, утепление узлов |
| Межсезонье | тяга и сквозняки | открывающиеся створки, вентиляция |
| Ветреные дни | прогиб стекла | расчёт толщины по нагрузке |
Что с обслуживанием и ремонтом
Самая недооценённая часть проекта. Мытьё фасада выше третьего этажа - это промышленный альпинизм или фасадный подъёмник, и стоимость закладывают в годовой бюджет здания. Замена разбитого стекла в стоечно-ригельной системе делается прижимными планками за часы; в структурной - через демонтаж вклеенного модуля, дольше и дороже.
Первая - водоотвод: в фасадных системах есть дренажные каналы, и если их забить герметиком «для надёжности», вода пойдёт внутрь. Вторая - температурные зазоры: алюминий на солнце удлиняется, и без компенсации профиль ведёт. Третья - доступ: если в проекте нет ни одной открывающейся створки и точек крепления для люльки, обслуживание превращается в отдельную стройку. Про уход за стеклом - в статье как мыть пластиковые окна.
Когда фасад уместнее обычных окон
Когда нужен непрерывный свет и вид, а межоконные простенки мешают: витрины первого этажа, атриумы, зимние сады, офисные фасады. Для жилья фасадное остекление чаще заменяют панорамными окнами - они проще, дешевле и ремонтопригоднее.
| Задача | Фасадная система | Обычные окна |
|---|---|---|
| Сплошная стеклянная плоскость | да | нет |
| Высота больше этажа | да | ограничено |
| Простая замена стекла | сложнее | проще |
| Цена | выше | ниже |
| Проектирование | обязательно | по типовым решениям |
Источники
- ГОСТ 33079-2014. Конструкции фасадные светопрозрачные навесные.
- СП 20.13330.2016. Нагрузки и воздействия: ветровые нагрузки по высоте.
- ГОСТ 30826-2014. Стекло многослойное: требования к безопасному остеклению.
