Деформационный шов в фасаде - это намеренный разрыв конструкции, который принимает на себя подвижки от температуры, осадки здания и ветровых нагрузок. Алюминий имеет коэффициент линейного расширения около 23 x 10⁻⁶ на градус, то есть шестиметровая стойка при нагреве на 50 градусов становится длиннее почти на 7 мм.
Зачем фасаду специально оставлять разрыв?
Потому что металл живёт. Летом тёмная стойка нагревается на солнце до 70-80 градусов, зимой остывает до минусовых значений, и за год конструкция успевает пройти полный цикл растяжения и сжатия. Деться этому ходу некуда. Профиль, жёстко закреплённый по всей длине, упирается сам в себя и начинает работать на изгиб.
Дальше сценариев два. Либо конструкция выгибается волной и это видно по отражениям в стекле, либо вся накопленная нагрузка уходит в самое слабое звено узла: в крепёж и в стеклопакет.
Стекло давления не прощает. Трещина идёт от угла стеклопакета, где напряжение концентрируется сильнее всего, и ползёт дальше при каждом следующем перепаде температуры.
В каких местах фасада шов обязателен?
На стыке с деформационным швом самого здания - это первое и главное правило. Дальше по списку - длинные непрерывные фасады, переходы между разными несущими конструкциями и граница пристройки с основным объёмом здания. Как это работает на пристроенной веранде частного дома, рассказывает статья веранда, пристроенная к дому. Шаг назначает проектировщик. По длине секции, материалу профиля и климату района, без типовых таблиц.
Отдельная зона внимания - узел, где алюминиевые окна примыкают к фасадной системе. Рама и подсистема двигаются по-разному. Стык между ними тоже обязан иметь ход, иначе первым сдаётся герметик по периметру примыкания.
На кровле правила те же. Даже жёстче. К температуре добавляется снеговая нагрузка, из-за которой жёсткий стык рвётся быстрее, чем на вертикальной плоскости фасада.
Как устроен сам шов?

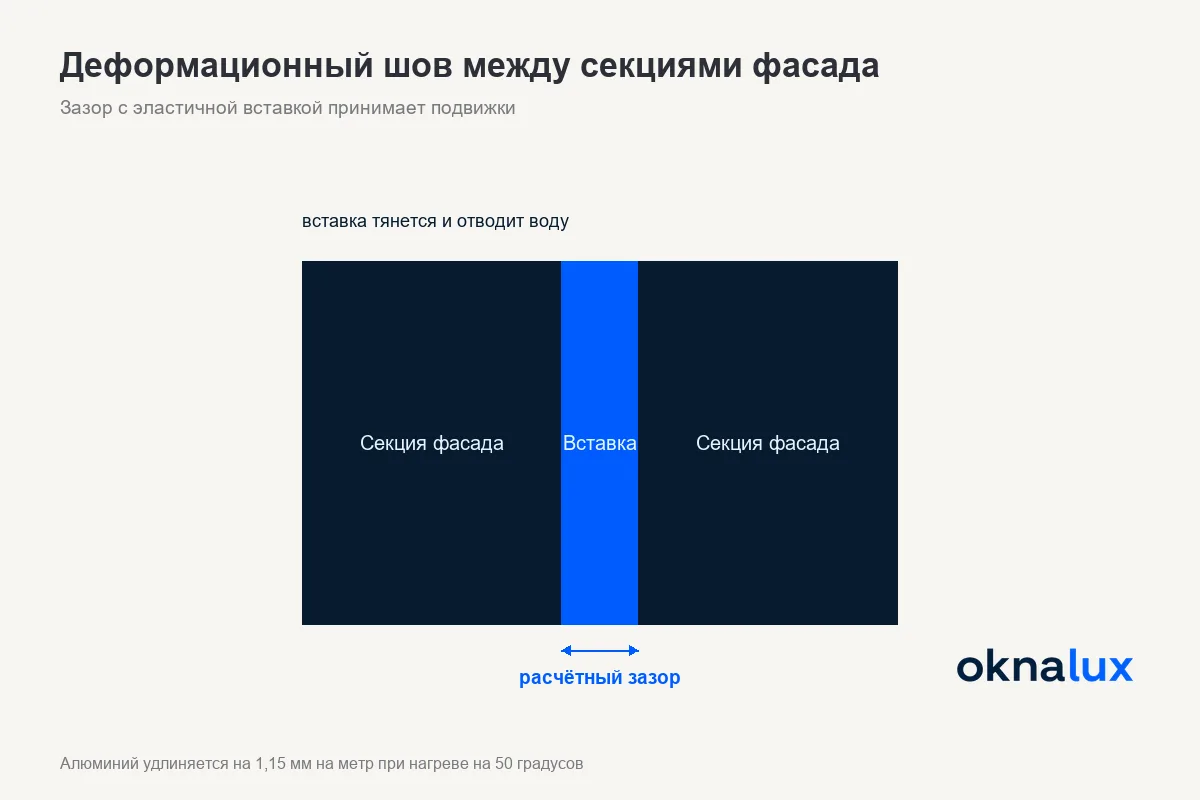

Это полноценный узел, а не просто щель между секциями. Между ними оставляют расчётный зазор, внутрь ставят эластичную вставку из ЭПДМ или силикона, снаружи закрывают декоративной крышкой, и вся сборка двигается вместе с конструкцией. Вставка тянется. Она же работает водоотводом, уводя попавшую внутрь воду наружу.
Ширину зазора считают по ходу. Именно считают под объект. В расчёт идут максимальный перепад температур для региона, длина секции между точками закрепления и коэффициент расширения самого профиля.
Шов должен двигаться годами. Поэтому вставку подбирают стойкую к ультрафиолету и проверяют по паспорту материала. Дешёвый герметик за пару сезонов дубеет и рвётся, и вместе с ним теряется герметичность всего узла. Соседние детали узла разобраны в терминах Закладная деталь, Фасадный кронштейн и Узел примыкания, а про сам каркас написано в Стоечно-ригельная система.
Частые вопросы
Подвижки уйдут в крепёж и стекло. Обычно это видно на второй-третий сезон: трескаются стеклопакеты по углам, разбалтываются кронштейны, рвутся герметики по стыкам, и фасад начинает протекать.
Примерно на 1,15 мм на каждый метр при нагреве на 50 градусов. Для шестиметровой стойки это почти 7 мм хода, которые конструкция обязана куда-то деть.
Обычный стык жёсткий. Он передаёт нагрузку дальше по конструкции, от секции к секции. Деформационный специально сделан подвижным и разрывает эту цепочку, позволяя секциям смещаться независимо друг от друга.
Можно, но это переделка узла с разборкой облицовки на участке. Дешевле заложить шов в проект, чем потом резать готовую конструкцию и восстанавливать герметизацию.
Раз в год осматривают вставку. Смотрят, нет ли трещин и разрывов, не задубела ли резина на морозе и свободно ли уходит вода из шва, а потерявшую эластичность вставку меняют сразу, не дожидаясь первой протечки в помещение.
