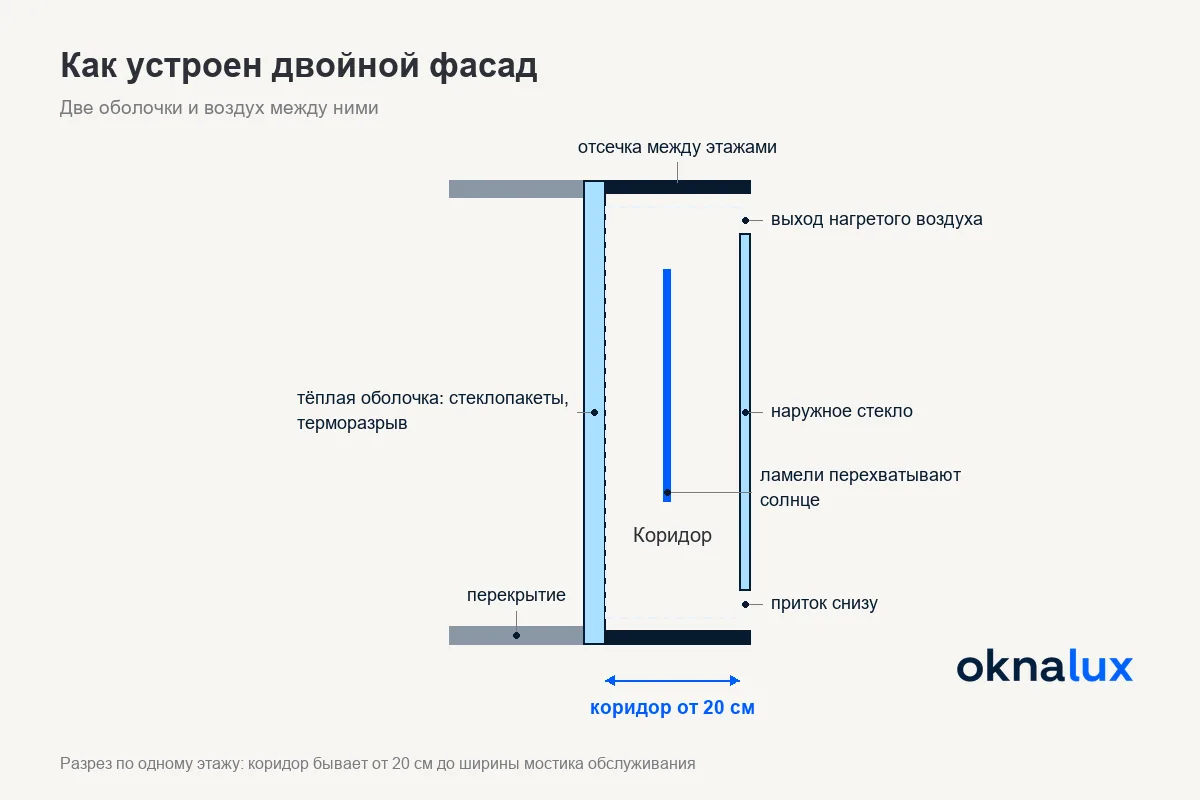

Двойной фасад - наружная стена здания из двух стеклянных оболочек с воздушным коридором между ними. Внутренняя оболочка тёплая. Это стеклопакеты в профиле с терморазрывом, часто с открывающимися створками. Наружная - прочное стекло, которое принимает на себя ветер, дождь и шум улицы. Коридор бывает узким, от 20 см. Бывает и широким. Тогда по нему ходят по решётчатым мостикам, моют стёкла и чинят ламели, которые прячут от солнца внутренние окна. Готовым изделием двойной фасад не продают, его проектируют под конкретное здание вместе с вентиляцией, отоплением и пожарной защитой.
Что такое двойной фасад?
Это две светопрозрачные стены одна за другой. Внутренняя держит тепло. Наружная защищает от погоды. Коридор между ними работает буфером, и зимой воздух в нём теплее уличного, а летом через него уходит нагретый воздух. Схем четыре. Различаются они тем, как коридор разделён по этажам и по длине здания, и от этого зависят тяга, звук и удобство обслуживания.
| Схема | Как разделён коридор | Особенность |
|---|---|---|
| Коробчатое окно | своя ячейка у каждого окна | звук и запахи не переходят к соседям |
| Шахтно-коробчатая | ячейки окон выходят в общую вертикальную шахту | шахта усиливает тягу |
| Коридорная | поэтажный коридор вдоль всего фасада | удобно обслуживать с мостиков |
| Многоэтажная | один объём на несколько этажей | сильная тяга, но дым тоже идёт вверх |
Из чего внутренняя оболочка? Чаще всего из тёплого алюминия. Её собирают из окон с терморазрывом или из стоечно-ригельной системы, и профили вроде тех, что описаны на странице Теплые алюминиевые окна Alumil, рассматривают на эту роль. Подойдёт ли конкретная серия, решают в проекте по расчёту всего фасада, и карточка окна такой проверки не заменяет.
Как двойной фасад работает зимой и летом?
Зимой коридор работает как тамбур. Солнце и тепло, которое уходит из здания, греют воздух в нём, поэтому внутренние окна отдают тепло более тёплой прослойке вместо мороза. Летом наоборот. Коридор нужно проветривать, иначе у окна получится теплица. Для этого в наружном стекле внизу и вверху оставляют проёмы, и нагретый воздух поднимается и выходит сам.
Солнце ловят в коридоре. Ламели висят между оболочками. Там их не треплет ветер и не заливает дождём, а тепло, которое они поглотили, уносит поток воздуха раньше, чем оно дойдёт до комнаты. Каким должно быть само стекло, чтобы пропускать свет и не греть помещение, рассказывает термин солнечный фактор g.

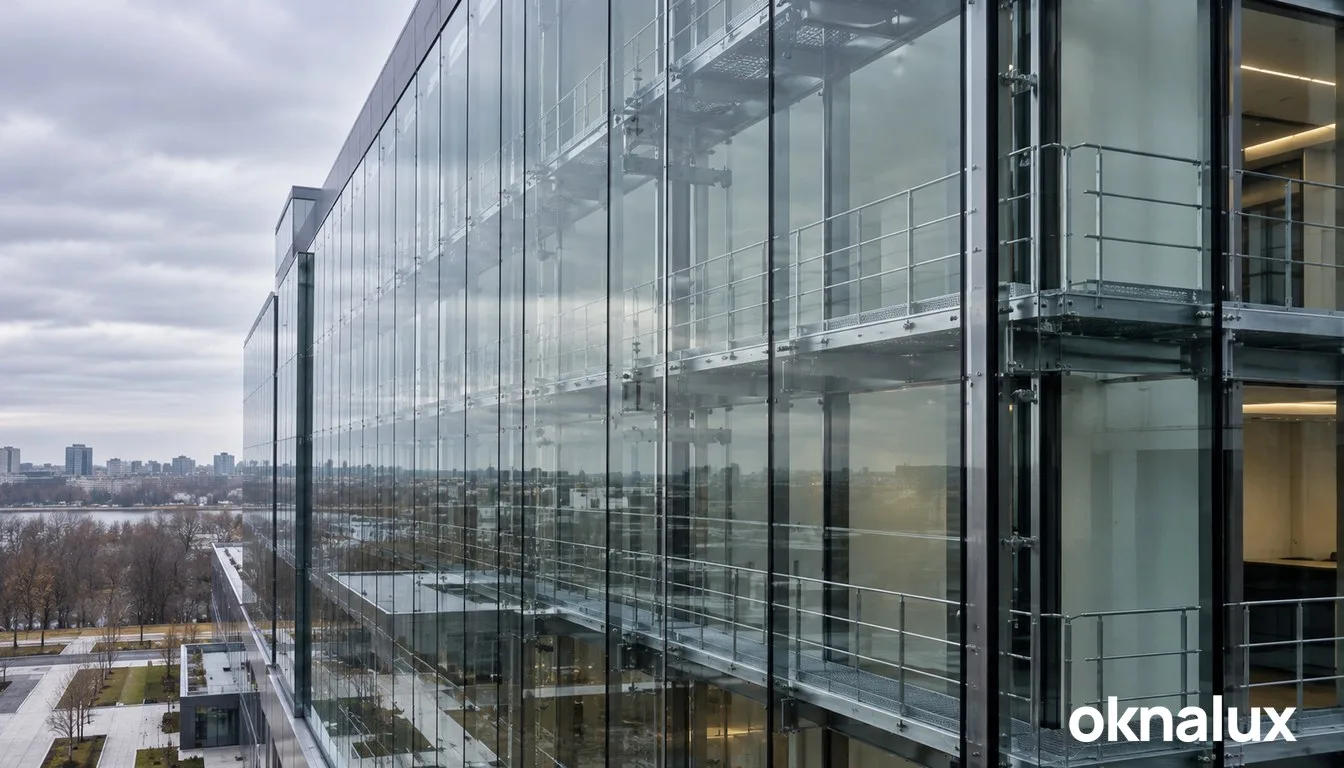

Ради чего ещё строят двойную стену? Ради открытого окна. На высоком этаже или у шумной магистрали обычное окно не откроешь. Там ветер и гул. Внутреннюю створку за наружным стеклом открывают спокойно, и в офис идёт свежий воздух без резкого сквозняка. Расплата - четыре стеклянные поверхности вместо двух. Коридор собирает пыль. Поэтому к нему нужен доступ для мойки, и в широких схемах ради этого ставят мостики обслуживания на каждом этаже.
Можно ли сделать двойной фасад в частном доме?
Можно, только это всегда отдельный проект. Коридор считают на перегрев летом, на тягу, на конденсат зимой и на пожарную безопасность, подбирают проёмы для притока и выхода воздуха, ламели и доступ для мойки. Готового изделия нет. Есть системы, из которых двойной фасад собирают по расчёту, и инженер, который за этот расчёт отвечает.
Внутренняя оболочка из хороших окон - только половина системы. Без наружного стекла, рассчитанного на ветер, проёмов для воздуха и пожарных отсечек между этажами двойного фасада не получится.
В частном доме принцип живёт в малом виде. Чаще всего это веранда. Застеклённая и обращённая на юг, она, как и зимний сад, становится буфером между улицей и комнатами. Для дома, где счёт идёт на каждый ватт, такую буферную зону закладывают в проект вместе с остальной оболочкой, и о требованиях к окнам такого дома рассказывает термин пассивный дом.
С чем двойной фасад путают:
- Фасадное остекление. Одна стеклянная стена, стоечно-ригельная или структурная, её разбирает статья фасадное остекление. В двойном фасаде такая стена - только внутренняя оболочка, а каркас её описывает термин стоечно-ригельная система.
- Вентилируемый фасад. Облицовка на подсистеме, за ней утеплитель и зазор. Стена непрозрачная, о её узлах с окнами рассказывает статья вентилируемый фасад и окна.
- Окно с двумя рамами. Старая раздельная рама похожа на маленькое коробчатое окно. Сходство внешнее: в ней нет проветриваемого коридора, ламелей и расчёта на тягу между этажами.
Наружное стекло двойного фасада обычно закалённое или многослойное и считается на ветровую нагрузку своей высоты, которая на верхних этажах заметно больше, чем у земли.
Частые вопросы
Наружная стена из двух стеклянных оболочек с воздушным коридором между ними. Внутренняя держит тепло, наружная защищает от ветра, дождя и шума, а коридор работает буфером и каналом для проветривания.
Вентилируемый фасад непрозрачный, это облицовка на подсистеме с утеплителем и зазором за ней. Двойной фасад целиком стеклянный, и воздух в нём ходит между двумя слоями остекления.
От 20 см в коробчатых окнах до такой ширины, что по коридору проходят по мостикам обслуживания. Ширину выбирают в проекте по тяге, мойке и обслуживанию ламелей.
Чтобы перехватить солнце до внутренних окон. Между оболочками ламели защищены от ветра и дождя, а тепло от них уносит поток воздуха в коридоре.
Коридор соединяет этажи, и по нему может пойти дым. Поэтому коридор делят отсечками или проектируют дымоудаление, и это решают вместе с пожарными нормами здания.
