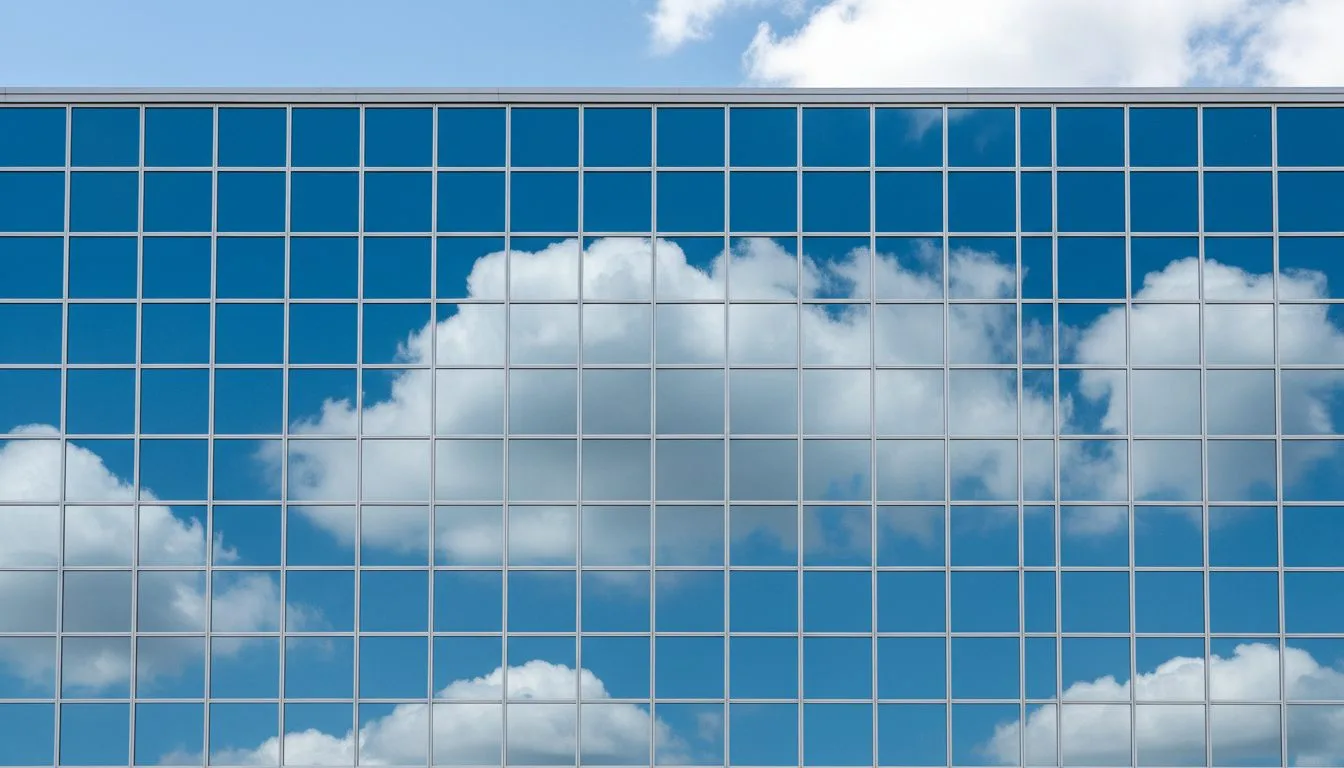

Стоечно-ригельная система - каркасный способ фасадного остекления. Сначала собирают несущую решётку из вертикальных стоек и горизонтальных ригелей, затем в её ячейки ставят стеклопакеты и глухие панели. Так остекляют высоту в несколько этажей одной конструкцией.
Где применяют
Применяют на четырёх типах объектов. Фасады общественных зданий с остеклением во всю высоту, атриумы и входные группы, зимние сады с наклонными участками и высокие внутренние перегородки. Общее у них одно: площадь стекла такая, что отдельными окнами задача не решается.
| Объект | Почему такая система |
|---|---|
| Фасады общественных зданий | остекление во всю высоту без промежуточных перекрытий по фасаду |
| Атриумы и входные группы | большие площади стекла с расчётной несущей способностью |
| Зимние сады | наклонные и кровельные участки со снеговой нагрузкой |
| Офисные перегородки | внутренние светопрозрачные конструкции большой высоты |
Как устроен узел
Элементов три. Вертикальные стойки крепятся к перекрытиям и уводят нагрузку на здание, горизонтальные ригели делят фасад на ячейки и держат вес заполнения, а сами ячейки заполняются стеклопакетами, панелями и открывающимися створками. Прижимные планки снаружи фиксируют заполнение и образуют видимую решётку.
Стойки
Вертикальные несущие профили, закреплённые к перекрытиям. Через них нагрузка уходит на здание.
Ригели
Горизонтальные профили между стойками, делят фасад на ячейки и держат вес заполнения.
Заполнение
Стеклопакеты, сэндвич-панели, открывающиеся створки. Ставится в ячейку и прижимается штапиком снаружи.
Терморазрыв и водоотвод
В тёплых системах между наружной и внутренней частью профиля стоит полимерная вставка, а по ригелям идут каналы отвода конденсата.
Стоечно-ригельный фасад проектируют, а не подбирают по каталогу: шаг стоек, сечение профилей и толщина стёкол считаются под конкретный объект - высоту, ветровой район, снеговую нагрузку и вес заполнения. Ошибка в расчёте проявляется не сразу, а при первой серьёзной нагрузке.
Чем отличается от структурного остекления
В стоечно-ригельной системе снаружи видна решётка прижимных планок. В структурном остеклении стекло приклеено к каркасу, и снаружи видны только тонкие швы. Несущая логика при этом остаётся той же: каркас держит, стекло заполняет.
