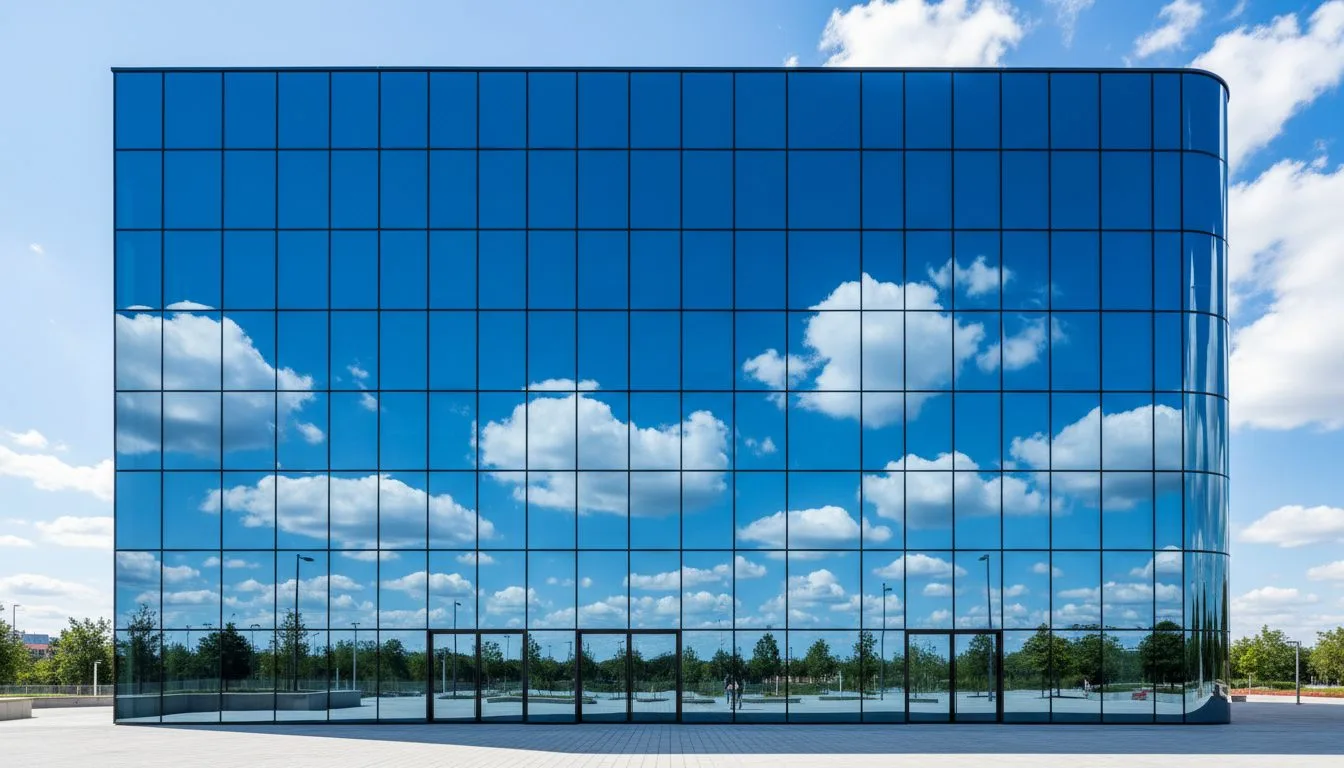

Структурное остекление - фасадная система, в которой стеклопакет приклеен к несущему каркасу структурным силиконовым герметиком, а не зажат прижимной планкой. Снаружи видны только швы между стёклами шириной 15-20 мм, рам не видно вообще: фасад выглядит сплошной стеклянной плоскостью.
Чем отличается от стоечно-ригельного фасада
Отличий четыре. Снаружи видно сплошное стекло со швами вместо решётки прижимных планок; стекло держит клеевой шов, а не механический прижим; узел собирается на заводе, а не на объекте; и ремонтопригодность у структурного заметно ниже. Таблица показывает это построчно.
| Параметр | Структурное | Стоечно-ригельное |
|---|---|---|
| Вид снаружи | сплошное стекло, только швы | видна решётка прижимных планок |
| Крепление стекла | клеевой шов | механический прижим штапиком |
| Где собирается узел | в заводских условиях | частично на объекте |
| Ремонтопригодность | замена элемента сложнее | элемент снимается прижимом |
Из чего складывается конструкция
Слоёв три. Несущий каркас из алюминиевых стоек и ригелей принимает нагрузку на здание, стеклопакет собирается на отдельной алюминиевой рамке, а между ними работает двухкомпонентный структурный герметик. Именно он держит стекло, и именно он определяет срок службы всей конструкции.
Несущий каркас
Алюминиевые стойки и ригели, как и в обычном фасаде: они принимают нагрузку на здание.
Рамка стеклопакета
Стеклопакет собирается на отдельной алюминиевой рамке, которая и приклеивается к каркасу.
Структурный герметик
Двухкомпонентный силикон рассчитанной толщины. Он и держит стекло, и компенсирует температурные подвижки.
Шов между стёклами
Заполняется погодостойким герметиком. Именно эти 15-20 мм и видны снаружи.
Структурный герметик здесь работает не как уплотнитель, а как крепёж: он держит вес стеклопакета и передаёт ветровую нагрузку на каркас. Поэтому склейку выполняют на производстве с контролем температуры и влажности, а срок полимеризации выдерживают полностью. Полевая склейка на объекте для несущего шва не применяется.
Где применяют
Фасады офисных и общественных зданий, где нужен эффект сплошного стекла; входные группы и витрины; светопрозрачные вставки в панорамном остеклении частных домов. В жилом строительстве встречается реже: система дороже стоечно-ригельной и требовательнее к обслуживанию.
Частые вопросы
Фасадная система, где стеклопакет приклеен к каркасу структурным герметиком, а не прижат планкой. Снаружи видны только швы между стёклами, рам не видно.
Двухкомпонентным структурным силиконом рассчитанной толщины. Он передаёт вес стеклопакета и ветровую нагрузку на алюминиевый каркас.
Способом крепления и видом снаружи. Здесь стекло приклеено и видны только швы, там прижато штапиком и видна решётка планок.
Да. При заводской склейке с контролем условий и выдержкой срока полимеризации. Именно поэтому несущий шов не делают на объекте.
На фасадах офисных и общественных зданий, во входных группах и витринах, реже - в панорамном остеклении частных домов. Система дороже каркасной и требовательнее к обслуживанию.
