Ветровая нагрузка - давление, с которым ветер действует на плоскость остекления. Для окна это не абстракция из норм, а конкретное ограничение: от неё зависят максимальный размер створки, толщина стекла и сечение усиления.
От чего зависит
Зависит от четырёх факторов. Высота над землёй, тип местности, ветровой район и площадь створки. Для Москвы это I район с нормативным давлением 0,23 кПа, но на двадцатом этаже у открытого поля реальная нагрузка окажется в разы выше, чем во дворе пятиэтажки.
| Фактор | Как влияет |
|---|---|
| Высота над землёй | чем выше этаж, тем больше давление |
| Тип местности | открытое поле и берег хуже плотной городской застройки |
| Ветровой район | для Москвы это I район, нормативное давление 0,23 кПа |
| Площадь створки | большая плоскость собирает больше усилия |
Что меняется в конструкции
Меняется три вещи. Толщина стекла - вместо 4 мм идёт 5-6, а на больших полотнах закалённое или триплекс. Усиление профиля - более мощный стальной вкладыш. И членение: часть полей переводят в глухие, чтобы уменьшить площадь подвижных створок.
Толщина стекла
Вместо стандартных 4 мм в стеклопакет идёт 5-6 мм, а на больших полотнах - закалённое стекло или триплекс.
Усиление профиля
Ставится более мощный стальной вкладыш, а на больших конструкциях - стоечно-ригельная система вместо обычной рамы.
Размер створки
Створку делят импостом или переводят часть площади в глухую: глухая часть держит нагрузку лучше открывающейся.
Даже когда конструкция выдерживает нагрузку, открытая створка на верхних этажах превращается в парус: её вырывает из руки и бьёт о раму, что ломает петли и ножницы. Отсюда практика ставить на высоте глухие части с узкой поворотно-откидной створкой, а проветривание отдавать приточному клапану.
Где это важнее всего

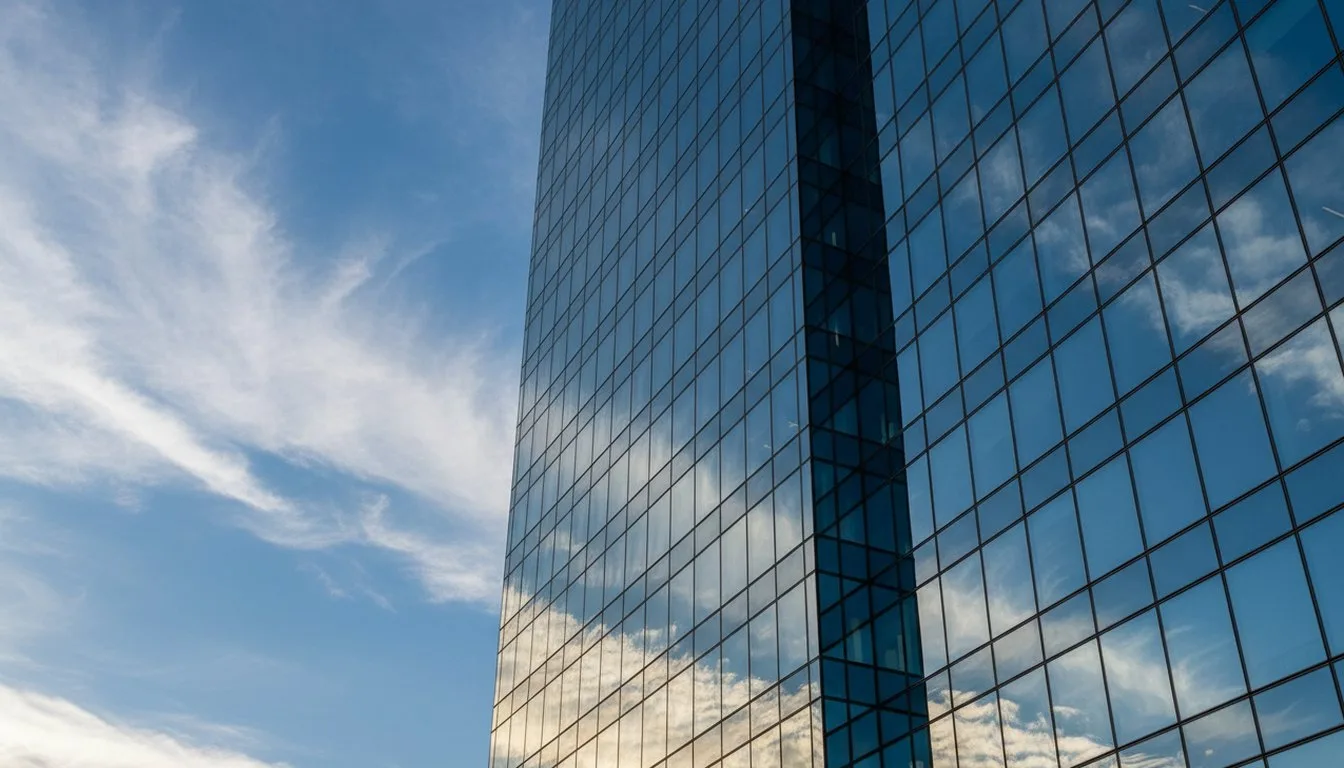

Панорамное остекление, угловые квартиры, дома у воды и загородные участки в открытом поле. Во всех этих случаях расчёт делается не «по каталогу», а под конкретный проём и высоту: как это устроено, разобрано в статье панорамное остекление, а предельные габариты - в статье стандартные размеры пластиковых окон.
Частые вопросы
Давление ветра на стекло. От него зависят толщина стекла, усиление профиля и предельный размер створки.
С высотой растёт. Конструкция, достаточная на нижних этажах, на верхних требует более толстого стекла и усиленного армирования.
Москва - I район. Нормативное значение 0,23 кПа, дальше его уточняют по высоте здания и типу местности.
Делят площадь. Импост, часть полей глухими, закалённое стекло или триплекс и более мощный стальной вкладыш внутри профиля.
Створка работает парусом. Её вырывает из руки и бьёт о раму, ломая петли, поэтому на высоте проветривание разумнее отдать приточному клапану.
