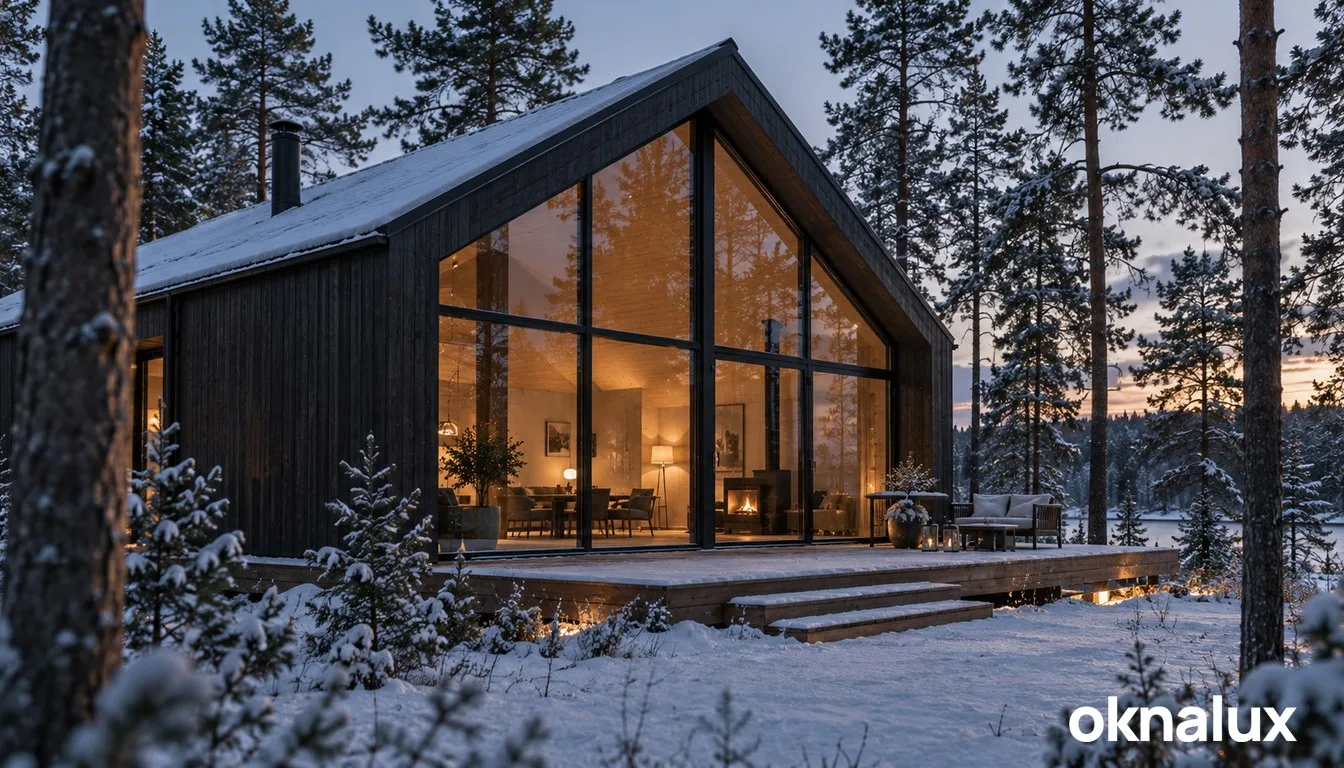

Барнхаус - простой длинный объём под двускатной крышей, почти без свесов, в тёмной обшивке. Узнают его по торцу. Часто торец целиком стеклянный, от пола до конька. На картинке легко. На деле окна в барнхаусе упираются в две вещи, которых на картинке не видно. Первая - каркас: стойки стоят с шагом около 600 мм, и каждое широкое окно режет эту решётку. Вторая - торец, который обычно держит конёк крыши. Уберите из него стену, и нагрузку придётся передать на что-то другое ещё на стадии проекта, до заказа стекла.
Где в барнхаусе окна и какие они бывают?
Большое остекление в торце и ряд одинаковых окон в длинных стенах. Торец главный. В него выходит гостиная или кухня-столовая, и смотрит он обычно в сад. Длинные стены остекляют скупее, вертикальными окнами между стойками каркаса, чтобы фасад сохранил строгий ритм. Внизу торца ставят раздвижную или распашную дверь на террасу, а треугольник под коньком часто оставляют глухим.
Форма подсказывает и материал рамы. Широкие поля торца удобнее делать из тёплого алюминия. Окна в стенах - из пластика с ламинацией. Всё вместе проектируют как одну задачу, и остекление коттеджей и загородных домов в таком доме начинается с ведомости проёмов и узлов торца, которые рисуют вместе с каркасом. Общие правила дома со стеклянной стеной, от стороны света до свеса кровли и отопления, собраны в статье дом с панорамными окнами. Здесь только то, что добавляет к ним сама форма сарая.
Стеклить торец барнхауса до конька или нет?

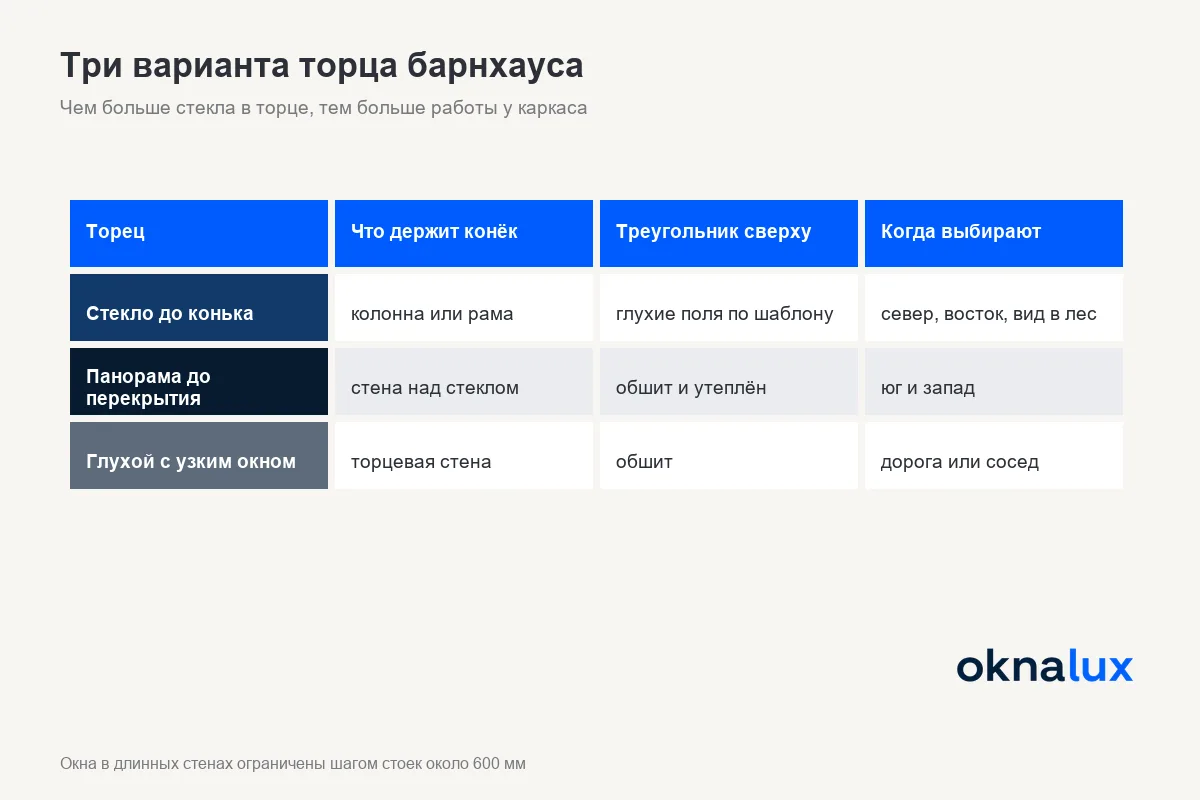

До конька стоит, если торец смотрит на север или восток в лес и дом проектируют под это с нуля. Тогда каркас торца собирают из колонн и ригелей, а конёк опирают на них. На юге и западе сплошное стекло до конька летом перегревает второй свет, а зимой отдаёт тепло через самую высокую часть, куда поднимается тёплый воздух. Там разумнее панорама до перекрытия.
Третий путь тоже есть. Глухой торец. Его выбирают для дома у дороги или когда торец смотрит на соседа. Свет тогда берут длинными стенами, а в торце оставляют одно узкое вертикальное окно на лестничный пролёт или в спальню мансарды, и такой дом самый тёплый из трёх.
Высокое стекло под коньком принимает ветер всей плоскостью. В открытом поле ветровая нагрузка на него больше, чем на обычное окно в стене, и сечение стоек торца подбирают расчётом под конкретный участок. Что это за нагрузка и как её учитывают в остеклении, объясняет термин ветровая нагрузка.
Что ограничивает окна в каркасном барнхаусе?
Шаг стоек и то, что держит крышу. Стойки каркаса стоят примерно через 600 мм, под ширину плиты утеплителя. Окно шире этого шага вырезает одну или несколько стоек. Над таким проёмом ставят перемычку из бруса на вертикальных стойках, а по бокам сдваивают стойки, иначе нагрузка от крыши ляжет на раму окна.
Поэтому в длинных стенах барнхауса окна часто узкие и высокие. Дело не только в стиле. Проём между стойками меньше меняет каркас. Но верхнее обрамление и то, как нагрузка от крыши обходит окно, всё равно задаёт проект, и отдельная силовая перемычка нужна не во всех схемах. Широкое окно в длинной стене делают, но перемычку закладывают в проект каркаса до сборки, а не вырезают потом по месту. Как называется и как опирается эта деталь, описывает термин перемычка проёма.
Окно в каркасе крепят к обвязке проёма, а его раму выносят в наружную треть стены и стыкуют с пароизоляцией изнутри и ветрозащитой снаружи. Эти правила одинаковы для любого каркасника, и подробно они разобраны в статье окна в каркасном доме. Если в барнхаусе мансарда, лестница часто идёт вдоль длинной стены, и окно над маршем рисуют вместе с ней, о чём рассказывает статья окно на лестнице.
Какой цвет профиля выбрать для окон барнхауса?
При тёмной обшивке тёмный снаружи, а внутри по интерьеру. К чёрной или графитовой доске белая рама выглядит пятном, поэтому такие окна ламинируют или красят снаружи в тон фасада. Бывает и светлый барнхаус. Ему белые рамы к лицу. Внутрь часто оставляют белый. Так дешевле. И в комнате светлее. Тёмная рама на солнце нагревается сильнее белой, и на южном торце это приходится учитывать.
У пластика тут есть предел. Выше 60-70 градусов он начинает вести, а чёрная рама на южном фасаде летом до такой температуры доходит. Тёмная плёнка поэтому требует усиленного армирования и ограничений по размеру створки. Большие тёмные поля торца надёжнее делать из алюминия с порошковой окраской, которому нагрев не страшен. Почему темнеет и выцветает плёнка и где чёрные окна лучше не ставить, рассказывает статья чёрные окна.
Как защитить окна барнхауса без свесов кровли?
Отливом с капельником, нащельниками по бокам и, где нужно, козырьком над окном. У классического барнхауса кровля обрезана заподлицо со стеной. Свеса нет. Всё, что течёт по фасаду, попадает на верх рамы и в монтажный шов, и работу свеса берут на себя мелкие детали вокруг каждого окна.
Под краем кровли без свеса, на торце под коньком и у угла дома, где ветер загоняет дождь под фасадную доску. В этих местах верхний шов окна закрывают лентой особенно тщательно, а отлив выводят за плоскость обшивки.
Начинают с отлива. Его выпускают за плоскость обшивки и делают с отогнутой кромкой, чтобы вода срывалась вниз и не заворачивала к стене. Как работает эта кромка, объясняет термин капельник. Верх рамы под краем кровли без свеса иногда прикрывают узким козырьком в цвет фасада, и как его выбирают и крепят, разобрано в статье козырёк над окном.
Частые вопросы
В торце - тёплый алюминий или усиленный пластик с большими глухими полями, в длинных стенах - узкие высокие окна между стойками каркаса. Снаружи профиль делают в тон обшивки.
Можно, если конёк держит колонна или рама каркаса, а торец считают на ветер как витраж. Это закладывают в проект каркаса до сборки.
Узкое окно помещается между стойками и меньше меняет каркас, хотя обрамление над ним всё равно задаёт проект. Для широкого окна нужна перемычка и сдвоенные стойки по бокам.
Снаружи в тон обшивки: к тёмной доске тёмные, к светлой можно белые. Внутри по интерьеру, часто белыми. Большие тёмные поля торца надёжнее делать из алюминия, чем из ламинированного пластика.
Отливом с капельником, вынесенным за обшивку, лентами в верхнем шве рамы и при необходимости узким козырьком над окном.
