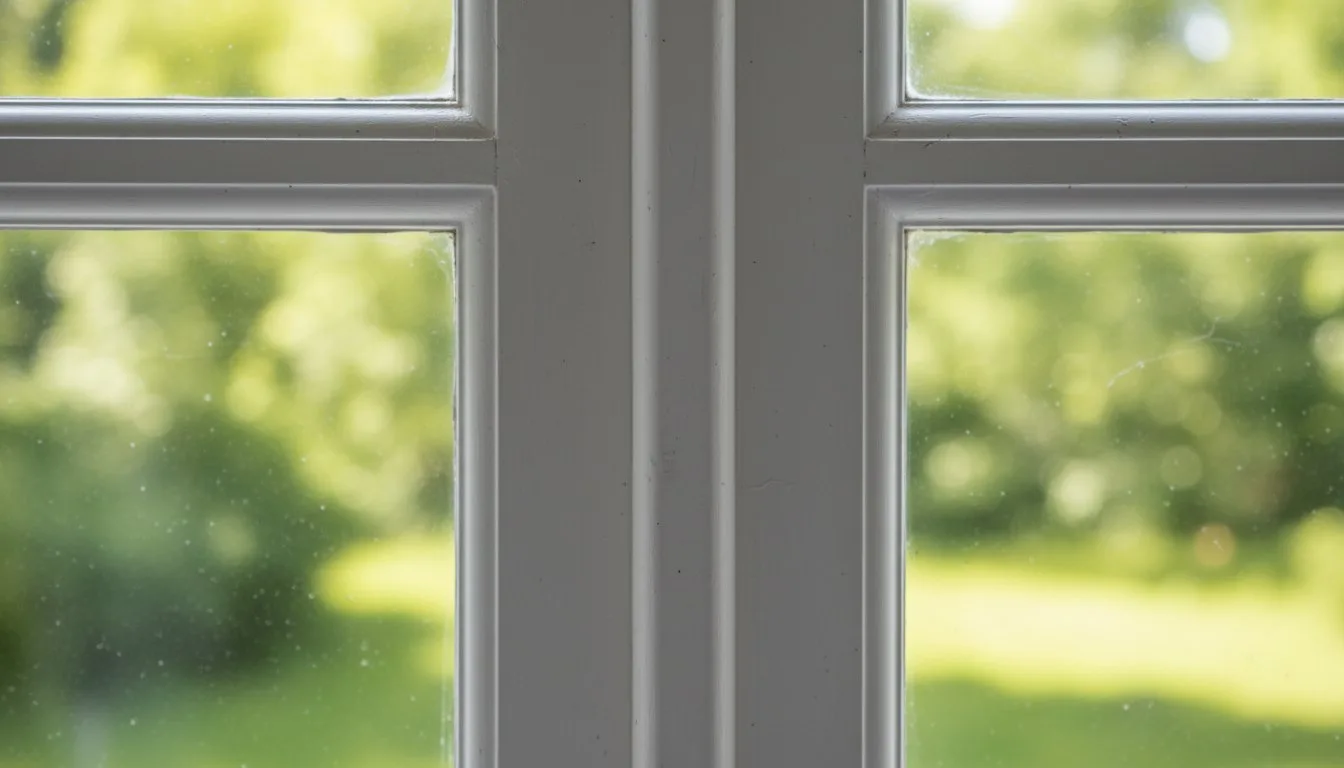

Соединительный профиль - деталь, которой две рамы стыкуются между собой в единую конструкцию. Применяется там, где одно изделие не сделать или не занести: широкое остекление балкона, эркер, панорамные поля.
Зачем нужен
Причин четыре. Габарит - изделие шире трёх метров сложно перевезти и занести. Геометрия - эркер собирается из нескольких рам под углом. Ремонтопригодность - часть конструкции можно заменить отдельно. Так, например, делают замену балконной двери, не трогая окно рядом. И температурное движение, которое стык компенсирует.
| Причина | Пояснение |
|---|---|
| Габарит | изделие шире 3 метров сложно перевезти и занести |
| Геометрия | эркер собирается из нескольких рам под углом |
| Ремонтопригодность | часть конструкции можно заменить отдельно |
| Температурное движение | стык компенсирует расширение длинной конструкции |
Где узел уязвим
Уязвим в трёх местах. Герметизация стыка - без уплотнения внутри соединителя по линии идёт продувание. Промерзание - металлический соединитель без терморазрыва работает мостиком холода. И жёсткость: на широких конструкциях узел требует усиления, иначе его ведёт.
Герметизация стыка
Внутри соединителя проходит уплотнение. Если его не поставили, по стыку идёт продувание.
Промерзание
Металлический соединитель без терморазрыва работает как мостик холода.
Жёсткость
На широких конструкциях стык усиливают, иначе он играет под ветровой нагрузкой.
Проведите рукой по вертикальной линии между рамами в мороз: если оттуда тянет холодом, узел собран без уплотнения. Это исправляется без демонтажа конструкции, но лучше поймать на приёмке.
Частые вопросы
Деталь стыковки. Ею две оконные рамы соединяют в одну конструкцию там, где цельное изделие не сделать или не занести. Через такой узел проходит стык двух рам, и именно поэтому в нём обязательно должно быть уплотнение: без него между конструкциями остаётся сквозная щель по всей высоте окна.
Импост внутри, соединитель между. Импост делит одну раму на части, а соединитель связывает две отдельные рамы.
Три метра - предел. Три метра - предел. Шире изделие трудно перевезти, поднять и занести в квартиру, да и вес растёт.
Да, бывает. Если соединитель металлический без терморазрыва или внутри узла не поставлено уплотнение.
Проведите рукой в мороз. По вертикальной линии между рамами: холодная струя значит, что узел собран без уплотнения.
