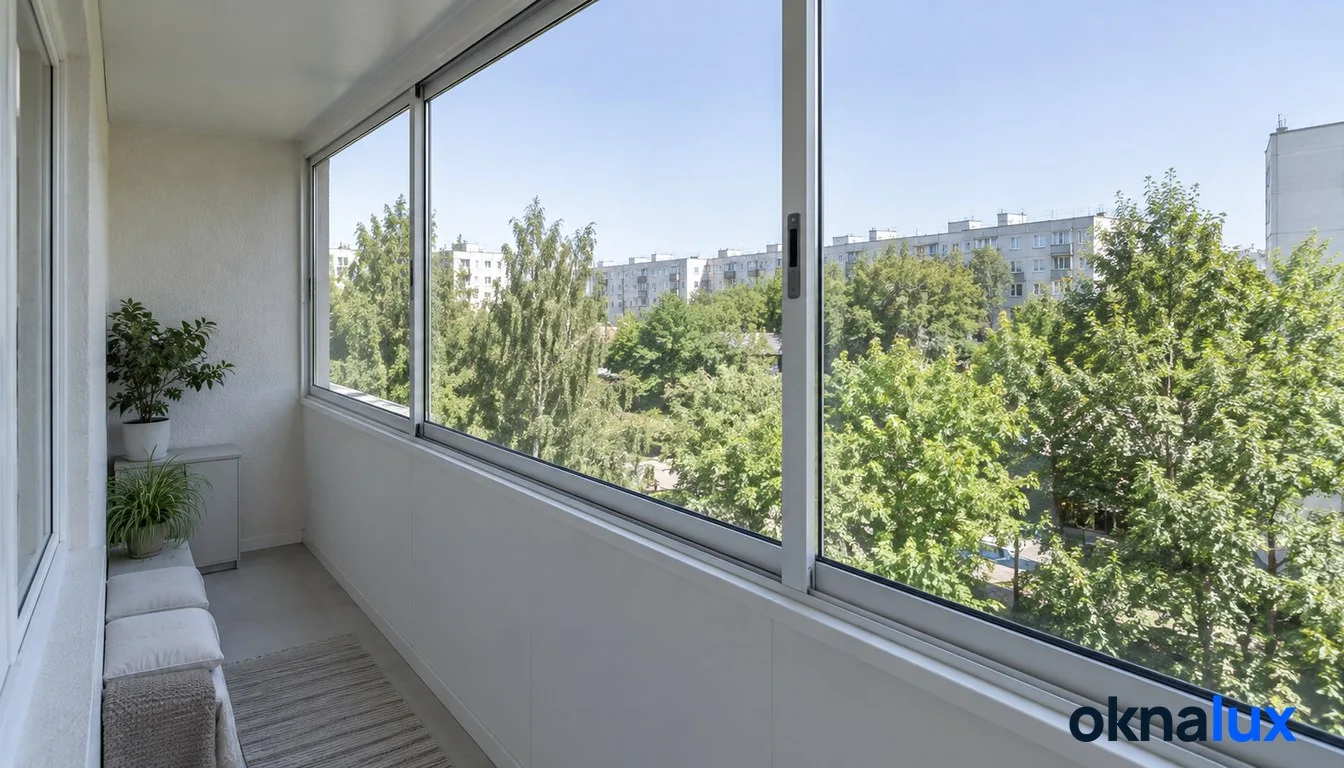

Почему нельзя собрать одну раму на всю длину
Начинается всё с лифта. Готовая рама длиной шесть метров не войдёт ни в кабину, ни в лестничный марш, поэтому её везут частями и стыкуют уже на балконе. Но дело не только в доставке: одна рама на всю длину гнулась бы под ветром сверх нормы, а прогиб импоста ограничен величиной 1/200 пролёта. Отсюда и деление на секции.
Соединяют их не встык. Между рамами ставят вертикальную стойку - усиленный соединительный профиль, закреплённый и в потолочную плиту, и в парапет. Стойка воспринимает ветровую нагрузку с двух соседних секций и передаёт её на конструкции здания. Без неё конструкция работает как парус.
| Длина лоджии | Секций | Что обязательно |
|---|---|---|
| до 3 метров | одна | стандартный узел крепления |
| 3-4,5 метра | две | одна промежуточная стойка |
| 4,5-6 метров | три | две стойки, расчёт по ветру |
| более 6 метров | по расчёту | проверка парапета и плиты |
Шаг стоек назначает не монтажник, а расчёт. Ветровое давление растёт с высотой: для одного и того же дома нагрузка на двадцатом этаже заметно выше, чем на пятом, и на верхних этажах шаг стоек уменьшают. Базовое значение для Москвы - первый ветровой район, нормативное давление 0,23 килопаскаля, дальше его умножают на коэффициенты высоты и аэродинамики. Считает конструктор.
Коэффициент линейного расширения алюминия примерно 23 миллионных на градус. При годовом перепаде температур в 60 градусов шестиметровая направляющая меняет длину примерно на 8 миллиметров. Если конструкцию зажать наглухо в обеих торцевых стенах, летом её выгнет, а зимой разойдутся стыки. Скрипеть начнёт раньше. Поэтому в торцах оставляют компенсационные зазоры и закрывают их нащельником, а не пеной вплотную.
Сколько весит остекление и выдержит ли плита
Считается заранее. Холодная алюминиевая раздвижка весит порядка 12-15 килограммов на квадратный метр конструкции, тёплое остекление из ПВХ с энергосберегающим стеклопакетом - около 30. На лоджии длиной шесть метров и высотой полтора это разница примерно в 150 килограммов только по остеклению, без учёта утепления, отделки и стяжки пола.
Нормативная нагрузка на балконную плиту жилого дома составляет около 200 килограммов на квадратный метр вместе со всем содержимым. В панельном доме такая лоджия опирается на стены с трёх сторон и запас у неё больше, чем у выносного балкона, но проверять состояние плиты всё равно надо. Особенно если планируется утепление и стяжка.
Поэтому на длинных лоджиях старых серий чаще выбирают холодный алюминий, а тёплое остекление ставят после осмотра плиты. Логика выбора между двумя вариантами разобрана в статье про тёплое или холодное остекление балкона, а особенности панельных серий - в статье про остекление балкона в панельном доме. Если к длине добавляется ещё и вынос по подоконнику, ограничения складываются, и разобраны они в статье про остекление балкона с выносом.
Порядок работ на длинной лоджии
Отличается от обычного двумя дополнительными этапами: выравниванием парапета и раскладкой стоек. Оба делаются до заказа конструкции, потому что от них зависят её размеры, а переделать готовую раму нельзя. Именно на этих двух шагах чаще всего экономят время, а потом получают перекошенные створки в дальней секции и щель по верхнему примыканию. Переделка стоит дорого.
Проверить парапет по всей длине
На шести метрах отклонение от прямой обычно составляет 20-40 миллиметров. Парапет выравнивают по уровню, иначе рама сядет с перекосом, и створки перестанут ходить в дальней секции.
Разметить положение стоек
Стойки ставят по расчёту, но с оглядкой на планировку: место стыка не должно попадать на середину окна комнаты и на выход из балконной двери.
Заказать конструкцию секциями
Каждая секция должна проходить в лифт или на лестничную клетку. Габарит уточняют до подписания спецификации, иначе конструкцию придётся поднимать снаружи.
Смонтировать с компенсационными зазорами
В торцах и в местах примыкания к стенам оставляют зазор на температурное движение. Зазор закрывают нащельником и уплотняют, но не заполняют пеной наглухо.
Проверить ход створок в крайних секциях
Дальние от стены секции проседают первыми. Створки прогоняют по всей длине направляющей и регулируют ролики до того, как подпишут акт.
Что делать с крышей и козырьком
Ставить независимую. На длинной лоджии верхнего этажа козырёк, опирающийся на само остекление, провисает в середине и начинает течь по стыку уже на второй сезон. Правильное решение - независимая крыша балкона на кронштейнах, закреплённых в стену дома, с уклоном и с отдельной гидроизоляцией примыкания. Держится она на стене, а не на раме.
Отдельно считают снег. Длинный козырёк собирает его больше, а сход с вышележащей кровли добавляет ударную нагрузку. Конструкцию и типичные протечки разбирает статья про крышу на балконе последнего этажа.
Источники
- СП 20.13330.2016 «Нагрузки и воздействия»
- ГОСТ 23166-2024 «Блоки оконные и балконные. Общие технические условия»
- ГОСТ 21519-2022 «Оконные блоки из алюминиевых профилей. Технические условия»
- СП 54.13330.2022 «Здания жилые многоквартирные»
Частые вопросы
Обычно две, то есть три секции. Точный шаг назначает расчёт по ветровой нагрузке: на верхних этажах давление выше, и стойки ставят чаще, чем на нижних.
Она не пройдёт в лифт и будет гнуться сверх нормы. Допустимый прогиб стойки составляет 1/200 пролёта, и шестиметровая конструкция без промежуточных опор в него не укладывается.
Просвет в торцах конструкции под температурное движение. Алюминиевая направляющая длиной шесть метров за год меняет длину примерно на 8 миллиметров, и без зазора её выгибает летом.
Зависит от состояния плиты. Тёплое остекление тяжелее холодного примерно вдвое, и на шести метрах разница подбирается к 150 килограммам, поэтому перед утеплением плиту осматривают.
На последнем этаже да. Козырёк, опирающийся на само остекление, провисает в середине длинного пролёта и течёт по стыку. Крышу вешают на кронштейны, закреплённые в стену дома.
