Крепёж стоит копейки, а держит всё окно. Три способа закрепить раму в проёме различаются не ценой, а доступом к коробке и материалом стены, и рамный анкер - самый прямой из них. Для несущих узлов фасада применяют другой крепёж - анкерный болт.
Как он устроен и когда его применяют

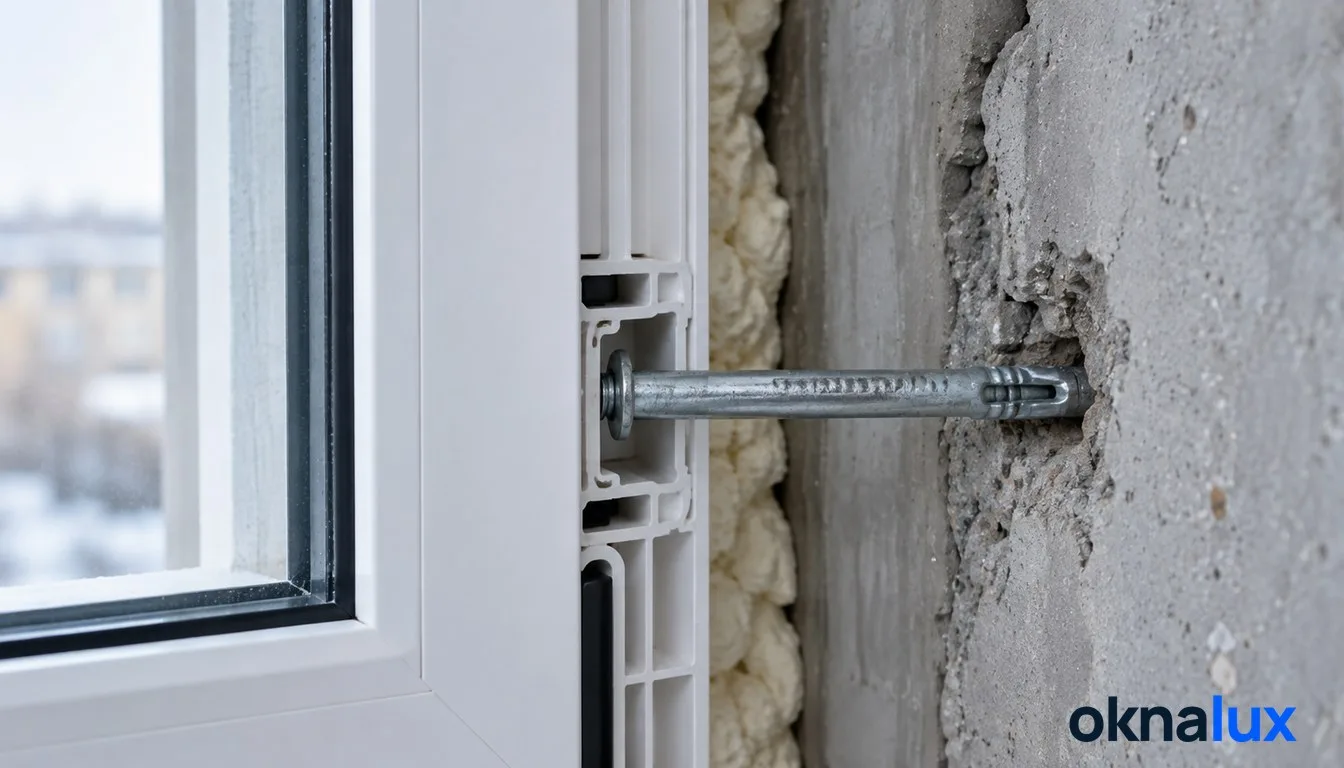

Анкер состоит из стального или полимерного распорного корпуса и винта либо ударного шурупа внутри. При затяжке распорная часть раздаётся в стороны и заклинивается в отверстии, притягивая раму к стене. Никакой химии, никаких пластин снаружи: соединение работает на трении и на распоре. Больше ни на чём.
| Способ крепления | Когда применяют | Ограничение |
|---|---|---|
| рамный анкер | бетон, полнотелый кирпич, открытый доступ к раме | не держит в ячеистом бетоне |
| анкерная пластина | глубокая четверть, нет доступа к коробке | требует места по периметру |
| химический анкер | газобетон, пустотелый кирпич | дороже, нужна выдержка состава |
Выбирают по стене. В монолитном доме рамный анкер работает отлично, в кирпичном - при попадании в тело кирпича, а не в шов, а в газобетоне он проворачивается через сезон-другой, и створка начинает цеплять раму. Лечится переделкой узла. Разбор по типам домов есть в статьях про окна в монолитном доме и окна в доме из газобетона.
Главная ошибка - крепление в шов кладки. Раствор слабее кирпича, распорная часть его крошит, и анкер держит только видимость. Вторая ошибка - перетяжка: рамный анкер притягивает коробку к стене, и при избыточном усилии профиль выгибается внутрь, створка перестаёт закрываться, а прижим уходит по всему контуру. Затягивают до плотного прилегания, а не до упора.
Шаг и глубина: что задаёт стандарт
Числа здесь не рекомендательные. Таблица Г.1 стандарта даёт шаг по материалу и ширине коробки: белый ПВХ до 62 миллиметров - 700, шире - 600; цветной ПВХ - 600 и 500; алюминий - 600; дерево - 800 и 700. От внутреннего угла коробки до первой точки - не более 150-180 миллиметров. По той же таблице крепят и дверную коробку. Цветной профиль греется на солнце сильнее и ведёт заметнее, поэтому точек ему нужно больше.
С глубиной иначе. Пункт Г.1.3 требует подбирать и крепёж, и глубину расчётом на несущую способность в рабочей документации, то есть жёсткого числа в стандарте нет. Практический минимум для бетона и полнотелого кирпича - 40 миллиметров, его же дают производители анкеров. Длину крепежа считают простым сложением: толщина профиля плюс монтажный зазор плюс требуемая глубина. Отсюда и разброс длин от 70 до 200 миллиметров: на глубоком зазоре нужен длинный анкер. Считают по месту.
Что идёт после крепления
Крепёж - только первый слой узла. Дальше зазор заполняют пеной, а с двух сторон закрывают лентами: снаружи водоизоляционной, изнутри пароизоляционной. Такой трёхслойный пирог описан в термине монтажный шов и в статье про монтаж окон по ГОСТ.
Под раму при этом обязательно ставят опорные колодки: вес окна должен передаваться на стену через них, а не через анкеры. Анкер удерживает раму от смещения и ветровой нагрузки, но не работает на срез под весом конструкции. Это задача колодок. Что именно входит в правильный монтаж, разобрано в статье про окна под ключ, а сама услуга - это монтаж окон.
