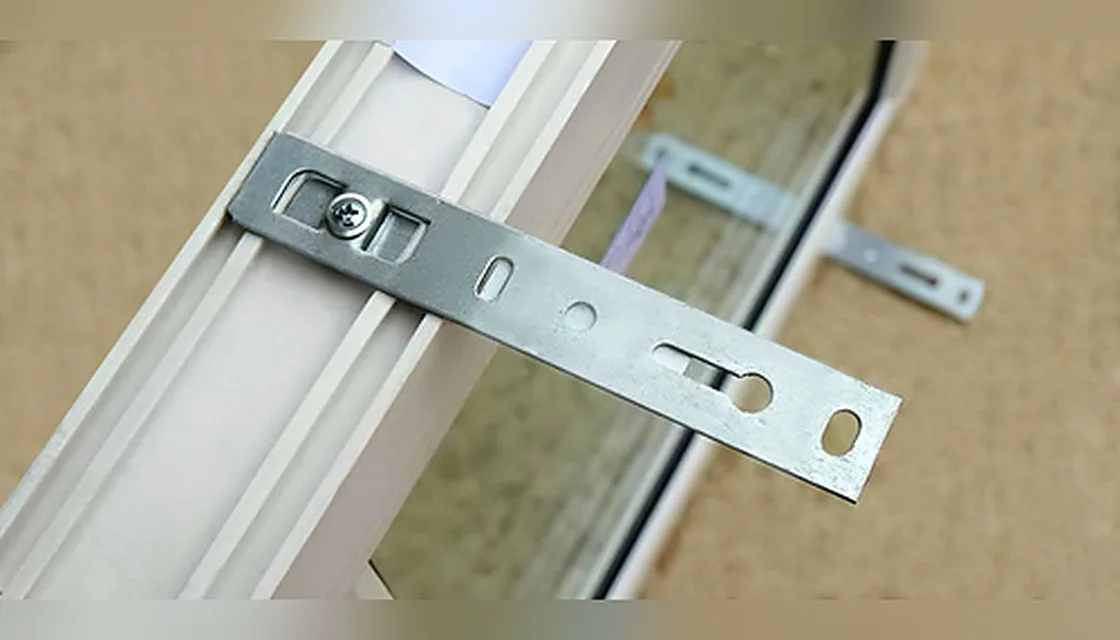

Анкерная пластина - стальная перфорированная полоса, которая одним концом защёлкивается в паз на наружной стороне рамы, а другим прикручивается к стене. Отдельный разбор - в материале Закладная деталь. Профиль при этом остаётся целым: сквозного отверстия через камеры нет.
Пластина или сквозной анкер
Выбор по четырём критериям. Пластина не сверлит профиль и не создаёт мостик холода через раму, но узел получается менее жёстким. Сквозной анкер держит крепче и нужен на тяжёлых и высоких конструкциях, зато проходит через профиль насквозь со всеми последствиями.
| Критерий | Анкерная пластина | Сквозной анкер |
|---|---|---|
| Профиль | не сверлится | сверлится насквозь |
| Жёсткость узла | средняя | высокая |
| Где уместна | обычные окна, монтаж в четверть, утеплённый фасад | тяжёлые и высокие конструкции, двери |
| Мостик холода | нет через раму | есть по телу анкера |
Правила крепления
Правил три. Шаг не реже 700 мм для белого профиля и меньше для цветного, потому что он сильнее ведёт от нагрева. Отступ 120-180 мм от углов и импоста - в углу профиль на изгиб не работает. И анкер в несущий слой стены, а не в утеплитель или штукатурку.
Шаг между точками
Для белого ПВХ-профиля крепёж ставят не реже чем через 700 мм. Цветной профиль сильнее ведёт от нагрева. Поэтому шаг уменьшают.
Отступ от угла
От внутреннего угла рамы и от импоста отступают 120-180 мм: в углу профиль работать на изгиб не должен.
Не в пустоту
Пластину крепят в несущий слой стены. В газоблок и щелевой кирпич идут специальные дюбели, обычный распорный там проворачивается.
Встречается монтаж, где рама держится на пене, а пластины поставлены «для порядка» и никуда не прикручены. Такая конструкция стоит ровно до первой серьёзной ветровой нагрузки: пена работает на тепло, а не на удержание веса, см. ветровая нагрузка.
Когда пластины недостаточно
Балконные двери, высокие панорамные конструкции и алюминиевые витражи почти всегда крепят сквозным анкером или комбинируют оба способа: у них больше и вес, и парусность. Подробности узла - в статье монтаж окон по ГОСТ.
Частые вопросы
Стальная перфорированная полоса. Она защёлкивается в паз рамы, а вторым концом прикручивается к несущему слою стены.
Она не сверлит раму. Пластина не проходит сквозь профиль, поэтому не нарушает камеры и не создаёт мостик холода, а сквозной анкер держит жёстче, но проходит насквозь.
Через 700 мм. Для белого ПВХ, с отступом 120-180 мм от углов и импоста, а для цветного профиля шаг уменьшают.
Нет. Пена работает на тепло и звук, но конструкцию не держит: при ветровой нагрузке узел без крепежа расшатывается.
На тяжёлых конструкциях. Балконные двери, высокие панорамы, витражи - там больше вес и парусность, и крепят сквозным анкером.
