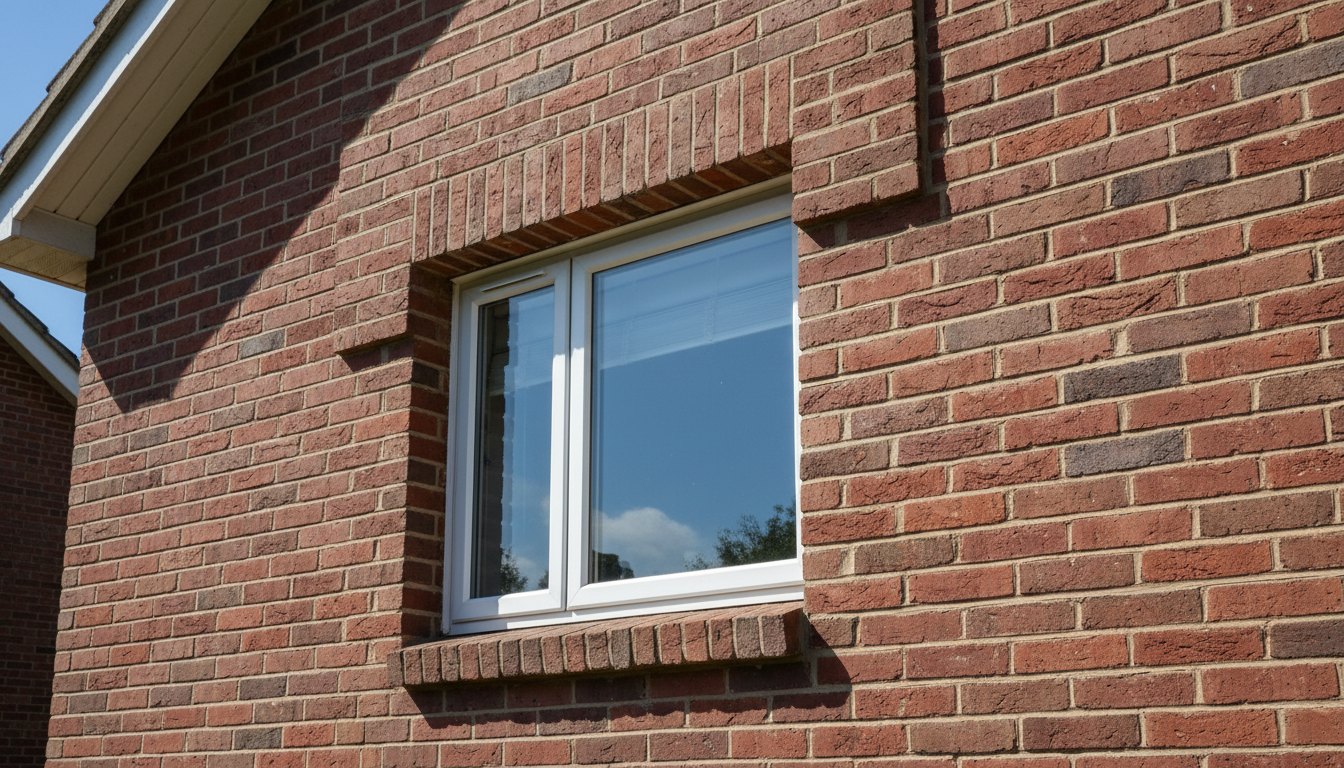

Четверть - выступ кладки в наружной части проёма, за который рама заходит снаружи. В кирпичной стене это буквально четверть кирпича. Отсюда и название. Окно ставится изнутри и упирается в этот выступ.
В четверть и без четверти
Разница в четырёх пунктах. В четверти выступ прикрывает шов от дождя и работает упором снаружи, требования к крепежу обычные. В гладком проёме шов защищает только лента и нащельник, упора нет вовсе, а крепёж ставят чаще. Первое встречается в кирпиче и старой панели, второе - в газоблоке и каркасе.
| Параметр | Монтаж в четверть | Гладкий проём |
|---|---|---|
| Защита шва от дождя | выступ прикрывает | только ПСУЛ и нащельник |
| Упор снаружи | есть | нет, всё держит крепёж |
| Требования к крепежу | обычные | строже, шаг меньше |
| Где встречается | кирпич, старая панель | газоблок, каркас, проёмы после переделки |
Что важно при монтаже
Важно два размера. Заход рамы за четверть - обычно 15-20 мм: меньше оставляет шов открытым, больше съедает световой проём. И зазор под шов между рамой и четвертью: упирать раму вплотную нельзя, иначе пене и ленте некуда деться при температурном движении.
Заход рамы за четверть
Раму заводят за выступ обычно на 15-20 мм. Меньше - шов остаётся открытым, больше - сужается световой проём.
Зазор под шов
Между рамой и четвертью оставляют зазор для пены и ленты. Упирать раму вплотную нельзя: шву некуда деться при температурном движении.
Крепёж от угла
Точки крепления ставят с отступом от углов, а сами анкерные пластины заводят в несущий слой, а не в облицовку.
Распространённая логика на объекте: «здесь четверть, дождь не попадёт, ленту можно не клеить». Выступ прикрывает шов сверху и с боков, но снизу и по стыку вода всё равно доходит, а солнце греет пену через щель. Наружный слой делают всегда.
Когда четверти нет
В газобетоне, каркасных домах и после расширения проёма четверти часто не остаётся. Тогда её роль берут на себя наружный слой шва и нащельник, а иногда доборный профиль, который имитирует выступ. Крепление в таком проёме делают чаще и аккуратнее: механического упора у окна нет. Полный порядок узла - в статье монтаж окон по ГОСТ.
Частые вопросы
Выступ кладки снаружи. За него заходит рама: он прикрывает монтажный шов от дождя и работает упором, не давая выдавить окно внутрь.
Шов защищён. От прямого дождя и солнца, а конструкция получает механический упор снаружи - в гладком проёме всё держит только крепёж.
На 15-20 мм. Меньший заход оставляет шов открытым, больший съедает световой проём.
Усиливать наружный слой. Плюс нащельник или доборный профиль и более частый крепёж: механического упора у окна в таком проёме нет.
Нет. Между рамой и четвертью оставляют зазор под шов, иначе при температурном расширении ему некуда деться.
