Окна в кирпичном доме: четверть, проём и крепление

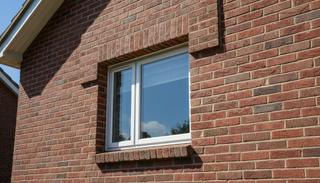

Что такое четверть и зачем она нужна

Четверть - это уступ в наружной части проёма: кладка выступает внутрь на 5-8 см, и рама заходит за неё снаружи. Такой замок закрывает шов от прямого ветра и косого дождя, а заодно не даёт раме выдавиться наружу.

Для замера это означает: габарит окна определяется не по видимому свету проёма, а по размерам с учётом захода за четверть. Ошибка в этом месте - самая частая причина щелей и переделки, поэтому замер в кирпичном доме без вскрытия откоса делают с запасом на уточнение.

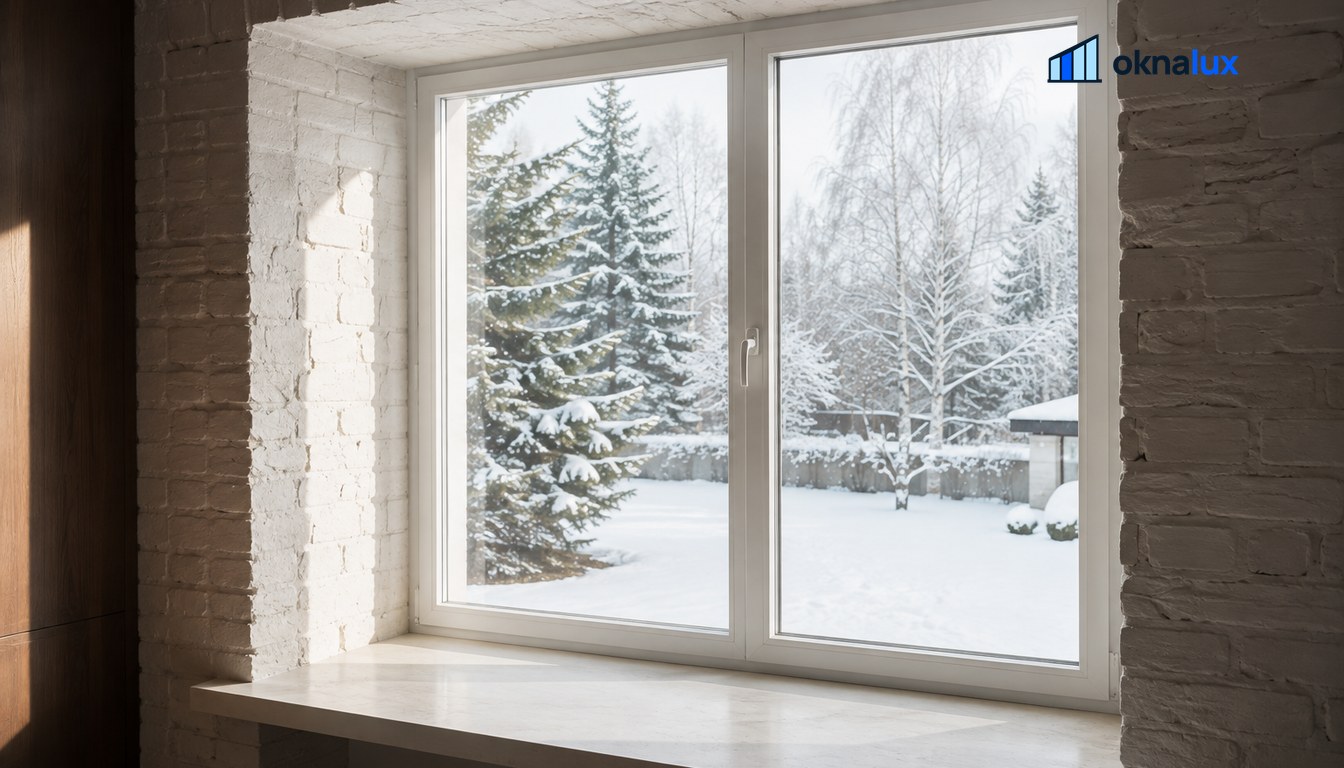

Почему откосы в кирпичном доме дороже

Потому что их больше. Толщина стены 40-64 см даёт глубокий внутренний откос, который надо закрыть по всей площади: штукатурить, ставить сэндвич-панели или гипсокартон с утеплением. Плюс широкий подоконник и удлинённый наружный отлив.

Практическая сторона: глубокий откос - это ещё и место, где легко получить мостик холода, если утеплитель уложен не по всей площади. Разбор вариантов отделки - в статьях откосы на окна и наружные откосы.

Как крепят окно в кладку

Крепление рассчитывают по материалу: полнотелый кирпич, щелевой, силикатный и старая кладка на известковом растворе держат нагрузку по-разному.

1. Анкерные пластины или рамные анкеры

   Пластины удобнее при глубокой четверти, анкеры - когда доступ к раме открыт, см. анкерная пластина.

2. Шаг крепления по ГОСТ

   Точки распределяют по периметру с шагом, который задан для конструкции, а не «как получилось».

3. Особый случай - щелевой кирпич

   В пустотах обычный дюбель не держит: применяют химический анкер или специальные дюбели для пустотелых материалов.

4. Старый фонд

   Если кладка на известковом растворе рассыпается, точку крепления переносят или укрепляют основание, а не «затягивают сильнее».

Как проходит замер в кирпичном проёме

Замерщик работает в три шага: сначала определяет наличие и глубину четверти, потом снимает размеры в нескольких точках (проёмы в кладке редко бывают ровными), затем решает, какой будет заход рамы за четверть и где пойдут точки крепления. Если снаружи стоит облицовочный слой, отдельно уточняют, куда придётся анкер - в облицовку крепить нельзя.

1. Четверть и её глубина

   От неё зависит габарит конструкции и способ герметизации шва снаружи, см. ПСУЛ.

2. Размеры в нескольких точках

   Верх, середина, низ: разница в 2-3 см в старой кладке норма, конструкцию считают по минимуму.

3. План крепления

   Точки распределяют по несущей кладке, а не по облицовке и не по разрушенным участкам.

Что учесть в старом фонде и сталинке

В домах с историей три отдельные сложности. Проёмы часто нестандартные, с арками и нишами - под них считают нестандартные окна. Стены могут иметь несколько слоёв штукатурки и старые деревянные колоды. И фасад иногда охраняется: тогда внешний вид окна согласуют, включая цвет и раскладку.

Чем отличается от панельного дома

Сводим различия в одну таблицу - по ней видно, почему смета на кирпичный дом обычно выше при том же размере окна, и где закладывать запас времени на монтаж.

Типовые размеры по сериям панельных домов собраны в статье стандартные размеры окон, а особенности балконов - в остеклении балкона в панельном доме.

Источники

• ГОСТ 30971-2012. Швы монтажные узлов примыкания оконных блоков к стеновым проёмам.
• ГОСТ 23166-2021. Оконные блоки. Общие технические условия.
• СП 15.13330.2020. Каменные и армокаменные конструкции.
