Закладная деталь - стальная пластина с анкерными стержнями, которую устанавливают в опалубку до бетонирования и оставляют в теле конструкции. Тот же приём используют, когда крепят каркас на фундамент для теплицы из стекла. К её открытой поверхности потом приваривают или прикручивают кронштейны фасада, навесы, консоли и узлы крепления остекления.
Чем закладная отличается от анкера?

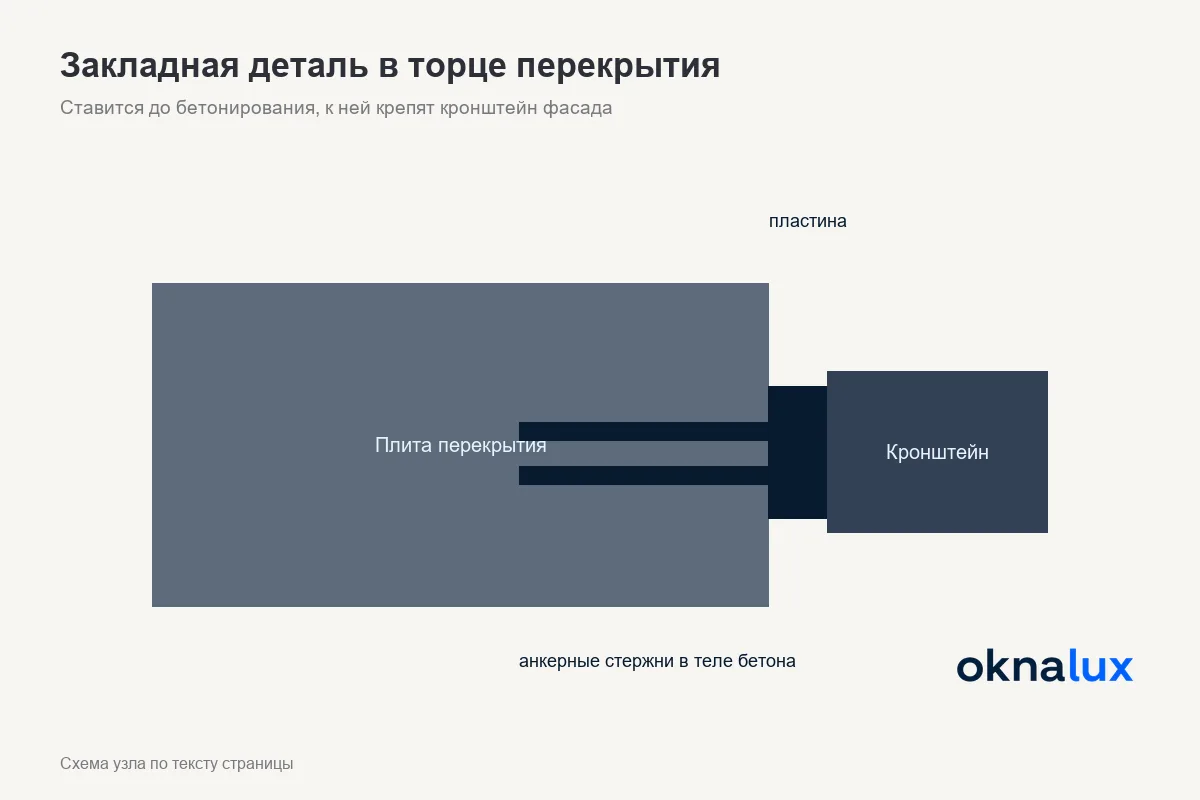

Моментом установки. Закладная попадает в конструкцию до бетонирования, её стержни оказываются внутри массива и передают нагрузку через сцепление с бетоном и через связь с арматурным каркасом. Анкер ставят в готовую конструкцию, высверливая отверстие, и опирается он только на зону вокруг себя.
На больших нагрузках разница видна сразу. Закладная держит вырывающее усилие лучше, потому что в работу включается большой объём бетона вокруг её стержней, в отличие от анкера.
Есть и разница по срокам. Анкер ставят в любой момент. Закладную - только на этапе монолитных работ, и забытая позиция потом превращается в отдельную головную боль для фасадчика.
Где их применяют в остеклении?
В фасадных системах это главная точка крепления. Кронштейны стоечно-ригельного каркаса приваривают к закладным в торцах плит перекрытия, реже в колоннах и пилонах. Нагрузка от витража, ветра и веса стекла уходит прямо в несущий каркас здания, минуя слабые ненесущие стены и перемычки.
Второй частый случай - навесные конструкции. Козырьки, зенитные фонари, консоли балконного остекления держатся именно на закладных, потому что вылет создаёт большой опрокидывающий момент.
Третий случай - узлы панорамных проёмов. Рама там весит столько, что пеноблок или кирпичная перемычка её просто не удержат.
Что делать, если закладных не оказалось?
Переходить на анкеры. Проектировщик считает вырывающую и срезающую нагрузку, подбирает тип анкера под марку бетона, а на объекте проводят испытания: контрольные точки нагружают динамометром и смотрят, держит ли основание заявленное усилие. Без такой проверки крепление фасада к неизвестному бетону остаётся лотереей.
Бывает и хуже. Закладные есть, но стоят не там: смещение на 30-50 мм от проектной оси на монолите считается обычным делом, и фасадчик узнаёт об этом уже на разметке.
Решают это переходными пластинами или дополнительными анкерами по согласованию с автором проекта. Самовольно двигать точки крепления нельзя: меняется схема работы узла. Сопряжённые элементы разобраны в терминах Фасадный кронштейн, Анкерная пластина и Узел примыкания, а температурные подвижки - в Деформационный шов в фасаде. Для тяжёлых витражей к таким точкам крепят алюминиевые окна целыми секциями.
Частые вопросы
Нет, закладная рассчитывается под конкретную нагрузку и тип соединения. Приварка чужого кронштейна к первой попавшейся пластине меняет схему работы узла и может перегрузить её стержни.
По исполнительной схеме и металлоискателем. На практике часть позиций оказывается смещённой или залитой бетоном, поэтому перед монтажом фасада делают разметку и вскрытие контрольных точек.
Оцинковкой или окраской по подготовленной поверхности. Открытую часть после сварки зачищают и красят заново, иначе именно шов становится очагом ржавчины.
Не обязательно, но это основной вариант для монолитных зданий. Альтернатива - анкеры с расчётом и испытаниями на вырыв, что дороже по работе и требует подтверждения несущей способности основания.
Ставит генподрядчик по проекту конструкций. Проверяет фасадчик до начала монтажа: сверяет позиции с исполнительной схемой, смотрит защитное покрытие и состояние сварных швов, а все несовпадения фиксирует актом до того, как на закладные начнут вешать кронштейны.
