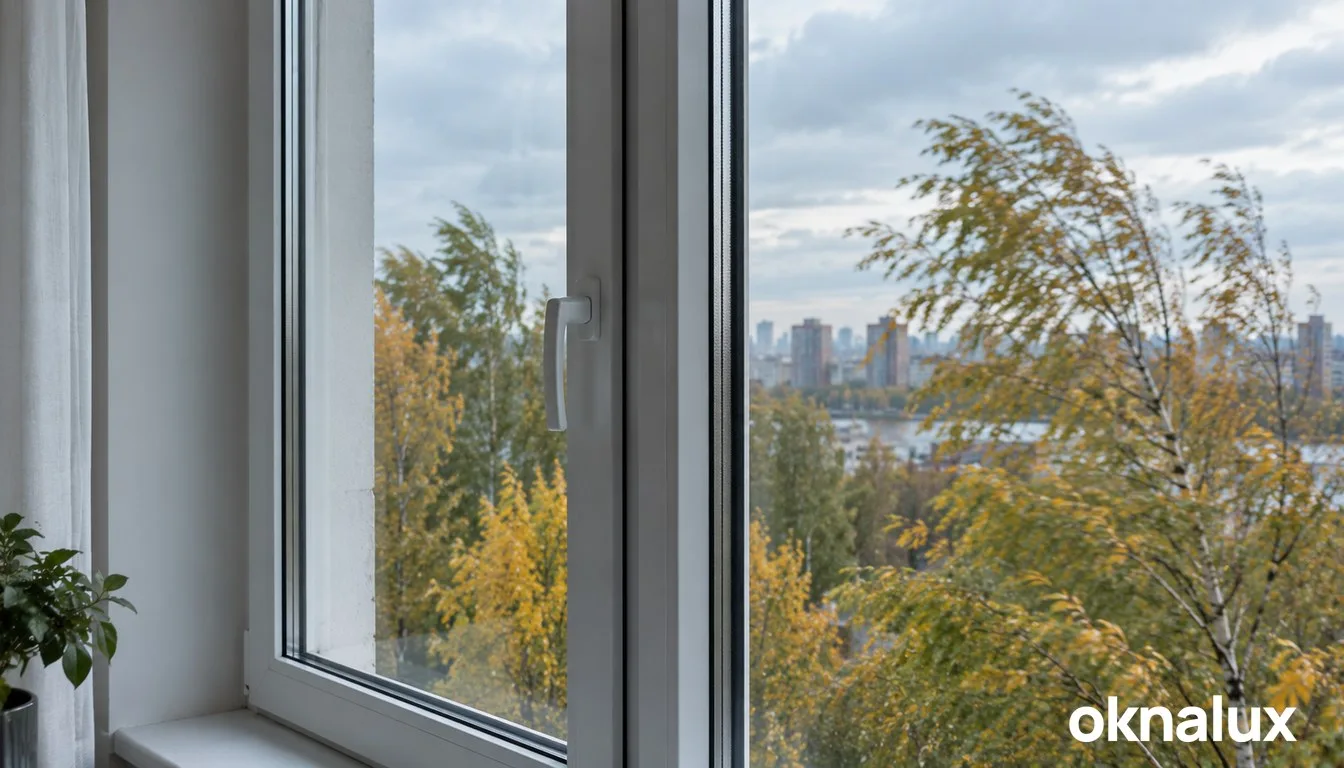

Прогиб импоста - величина, на которую разделительная стойка окна изгибается под нагрузкой. Нагрузок две: ветер, давящий на плоскость стекла, и собственный вес заполнения. Обе постоянные. Нормируют прогиб относительно расчётной длины элемента, а не в миллиметрах: по ГОСТ 23166-2024 для основных оконных и балконных блоков предел равен 1/200. Одна двухсотая.
Отчего он растёт
Три фактора. Первый - длина: прогиб растёт нелинейно, и стойка вдвое длиннее гнётся заметно сильнее, чем вдвое сильнее. Растёт быстро. Второй - ветровая нагрузка, которая зависит от этажа и района: на двадцать пятом этаже давление кратно выше, чем на третьем. Этаж решает многое. Третий - жёсткость самого профиля, то есть сечение и армирование внутри камеры. Металл внутри пластика.
| Тип блока | Предельный относительный прогиб |
|---|---|
| основные оконные и балконные блоки | 1/200 расчётной длины |
| блоки остекления балконов | 1/200 расчётной длины |
| оконные блоки нежилых помещений | 1/200 расчётной длины |
| шумозащитные и взломоустойчивые | 1/300 расчётной длины |
Расчётную ветровую нагрузку берут по СП 20.13330.2016, а дальше подбирают армирование. ГОСТ 30674-2023 на ПВХ-блоки своих цифр не вводит: он требует, чтобы несущие элементы держали нагрузку с прогибами не выше значений ГОСТ 23166. Поэтому одно и то же окно для второго этажа и для двадцать пятого может иметь разное усиление при одинаковом внешнем виде. Снаружи не отличить.
Как это видно в готовом окне
Признаки появляются постепенно и обычно в ветреную погоду. Створка у импоста начинает задевать раму при закрывании, ручка идёт с усилием, а в сильный ветер слышен щелчок, когда стойка возвращается в исходное положение. Изнутри это часто списывают на разболтанную фурнитуру и годами регулируют петли. Петли тут бессильны.
Проверить можно линейкой: правило или ровную рейку прикладывают к импосту по всей длине и смотрят зазор в середине. Если он больше расчётной нормы, дело не в регулировке. Что ещё стоит проверить при таких симптомах, собрано в статье про окно, которое не закрывается. Как ту же задачу решают увеличением армирования и делением проёма, разобрано в статье про нестандартные окна.
В высоких проёмах старого фонда и в панорамных конструкциях на верхних этажах. Оба случая объединяет длинная стойка при базовом армировании: производитель посчитал изделие по типовой таблице, а не по фактической нагрузке. Проверять это надо на этапе спецификации, а не после монтажа.
Частые вопросы
Изгиб разделительной стойки окна под ветром и весом заполнения. Величину нормируют относительно расчётной длины: по ГОСТ 23166-2024 для основных оконных блоков это не более 1/200.
Импост длиной 1800 миллиметров имеет право прогнуться на 9, длиной 2400 - на 12. Длину делят на 200. Для шумозащитных и взломоустойчивых блоков делят на 300, и те же 1800 дают уже 6 миллиметров.
От длины стойки, ветровой нагрузки на этаже и недостаточного армирования. Чаще всего причина в том, что изделие посчитали по типовой таблице, а не по фактическому давлению ветра.
Створка у импоста задевает раму при закрывании, а в сильный ветер слышен щелчок возврата стойки. Проверяют ровной рейкой по всей длине, замеряя зазор в середине.
Практически нет. Армирование стоит внутри камеры профиля и меняется только на производстве. Реальный выход - разделить проём дополнительной стойкой или заменить блок. Выбор небогатый.
