Теплица Митлайдера - теплица с двускатной крышей, у которой скаты стоят на разной высоте. Между ними остаётся вертикальная полоса, уступ, и в нём по всей длине идёт ряд фрамуг. Схему предложил американский агроном Джейкоб Митлайдер. Вся её суть в проветривании. Горячий воздух собирается под самой высокой точкой кровли, и уступ выпускает его именно там, по всей длине теплицы сразу. Без такого выхода весной под стеклом легко бывает за +50 °C. Фрамуги в уступе смотрят на юг и стоят вертикально, поэтому дождь в них почти не попадает, а снег на них не ложится.
Что такое теплица Митлайдера?

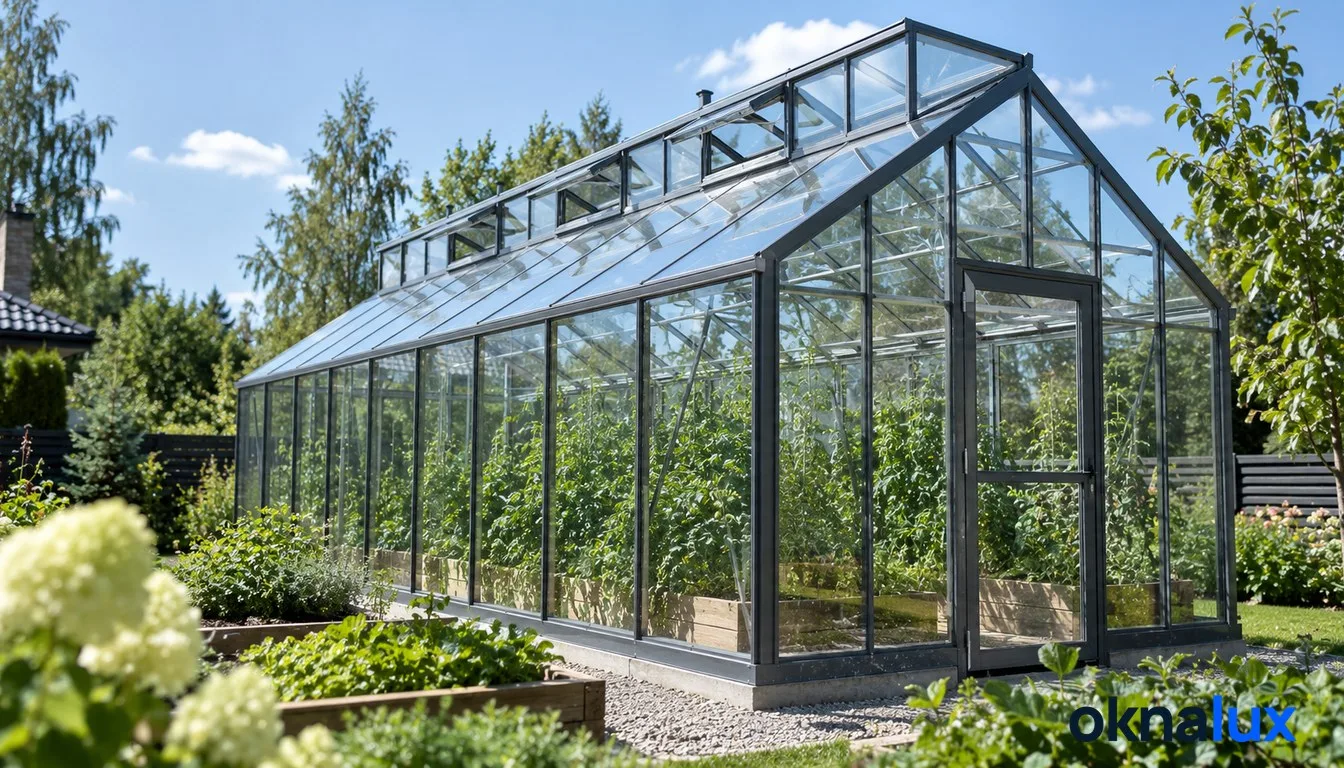

Это теплица-домик с разрезанным коньком. Северный скат поднят выше южного. Между ними получается вертикальная стенка во всю длину кровли. В ней стоят фрамуги. Остальное как у обычной двускатной теплицы: прямые стены, двери в торцах, каркас из бруса, профильной трубы или алюминия. Бывает и арочный вариант, где ступенька стоит между двумя дугами разной высоты.
Название пришло вместе с методом. Митлайдер описал его в книгах, и метод этот про грядки и подкормки. Для остекления важна только кровля. Её ступенька решает задачу, на которой спотыкаются многие дачные теплицы: куда деть жару из-под конька и при этом не открывать крышу под дождь.

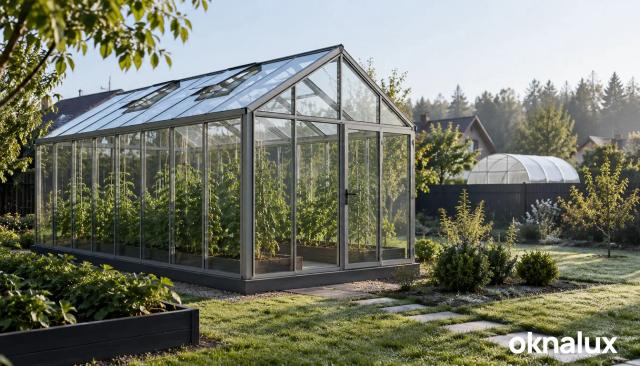

Стекло сюда тоже встаёт. Нужны прямые скаты и алюминиевый профиль, и о таких системах рассказывает страница Остекление теплиц. Про сами формы теплиц, арку, домик и «каплю», и про выбор под свои грядки рассказывает статья какая теплица лучше.
Как устроены крыша и фрамуги в теплице Митлайдера?
Крыша двускатная, но скаты не сходятся в один конёк. Северный выше. Южный ниже, и его верхний край упирается в вертикальную полосу, где по всей длине стоят фрамуги. Горячий воздух поднимается под северный скат и выходит через них, а холодный заходит снизу через двери и форточки в торцах. Получается сквозная тяга без вентилятора, которая работает весь солнечный день.
Что даёт уступ по сравнению с форточкой в скате:
- выход стоит в самой высокой точке, где воздух горячее всего;
- вертикальную фрамугу не заливает дождём, её можно оставить открытой на весь день;
- проёмы идут по всей длине, и воздух меняется равномерно, без душного угла в дальнем конце;
- на вертикальной створке не лежит снег, весной её не приходится откапывать.
Руками до фрамуг в уступе не дотянуться. Высоко. Их ставят на термопривод для теплицы, который поднимает створку сам от нагрева, или на электропривод фрамуги с датчиком температуры. Общее правило для любой теплицы - открывающиеся проёмы не меньше пятой части площади остекления, и часть из них должна стоять в кровле, чтобы работала тяга.
| Теплица | Где выходит горячий воздух | Слабое место |
|---|---|---|
| Арочная | форточки в торцах | на пологой макушке дуги открывать нечего |
| Домик | форточки в скатах у конька | открытую форточку в скате заливает дождём |
| Митлайдера | ряд фрамуг в уступе по всей длине | у уступа копится снег |
Можно ли сделать теплицу Митлайдера из стекла?
Можно, если скаты прямые. Стекло не гнётся. Поэтому арочный вариант со ступенькой остаётся за поликарбонатом, а прямоскатный встаёт в алюминиевый профиль, как обычный стеклянный домик. Каркас считают под снег района. В Москве нормативный вес снегового покрова 1,5 кПа, а у перепада высот кровли снег наметает гуще, чем на ровном скате.
Это главная инженерная особенность ступенчатой крыши. Снег ложится мешком. Ветер сдувает его с верхнего ската на нижний, прямо к стенке уступа, и свод правил СП 20.13330 для кровель с перепадом высот задаёт в таком месте повышенную нагрузку. Поэтому у стенки ригели ставят чаще, стекло берут толще, а низ фрамуг держат с запасом выше нижнего ската, чтобы сугроб их не завалил. Как считают снег для кровли из стекла, объясняет термин снеговая нагрузка.
Стекло пропускает около 90% света. Оно не мутнеет. Поликарбонат легче, гнётся и прощает ошибки каркаса, но со временем желтеет и теряет прозрачность, а чем ещё они различаются, сравнивает статья остекление теплицы. Стеклянная теплица на цоколе в классическом исполнении описана в термине английская теплица, а большая отапливаемая постройка для южных растений - в термине оранжерея.
Частые вопросы
Двускатная теплица, у которой северный скат поднят выше южного. В вертикальном уступе между скатами по всей длине стоят фрамуги, через них выходит горячий воздух.
На юг. Теплицу ставят длинной стороной с востока на запад, северный скат делают выше, и уступ с фрамугами оказывается на солнечной стороне, закрытой от северного ветра.
Главный плюс - проветривание: жара уходит через фрамуги в самой высокой точке по всей длине, а вертикальные створки можно держать открытыми и в дождь. Минусы - снег копится у уступа, и до высоких фрамуг без привода не дотянуться.
Да, и это удобнее всего, потому что фрамуги стоят высоко. Термопривод открывает створку сам от нагрева, электропривод работает по датчику температуры.
У стенки уступа, на нижнем скате, потому что там скапливается снег. Ветер сдувает его с верхнего ската на нижний, поэтому у перепада высот каркас считают под повышенную нагрузку.
