Чем окна в цокольном этаже отличаются от обычных
Тремя вещами. Снаружи у него грунт, а не воздух: конструкция получает боковое давление и постоянную влагу. Света приходит в разы меньше, потому что небо видно только через приямок. И третье - в цокольном этаже почти всегда выше влажность воздуха внутри, что меняет расчёт точки росы на поверхности стекла и откосов. Запас по теплу тут обязателен.
Отсюда практический вывод: конструкцию берут не самую дешёвую. Однокамерный стеклопакет на холодном профиле в цоколе даёт конденсат уже в октябре, а вычистить плесень из полуподвального помещения сложнее, чем из комнаты. Экономия не окупается.

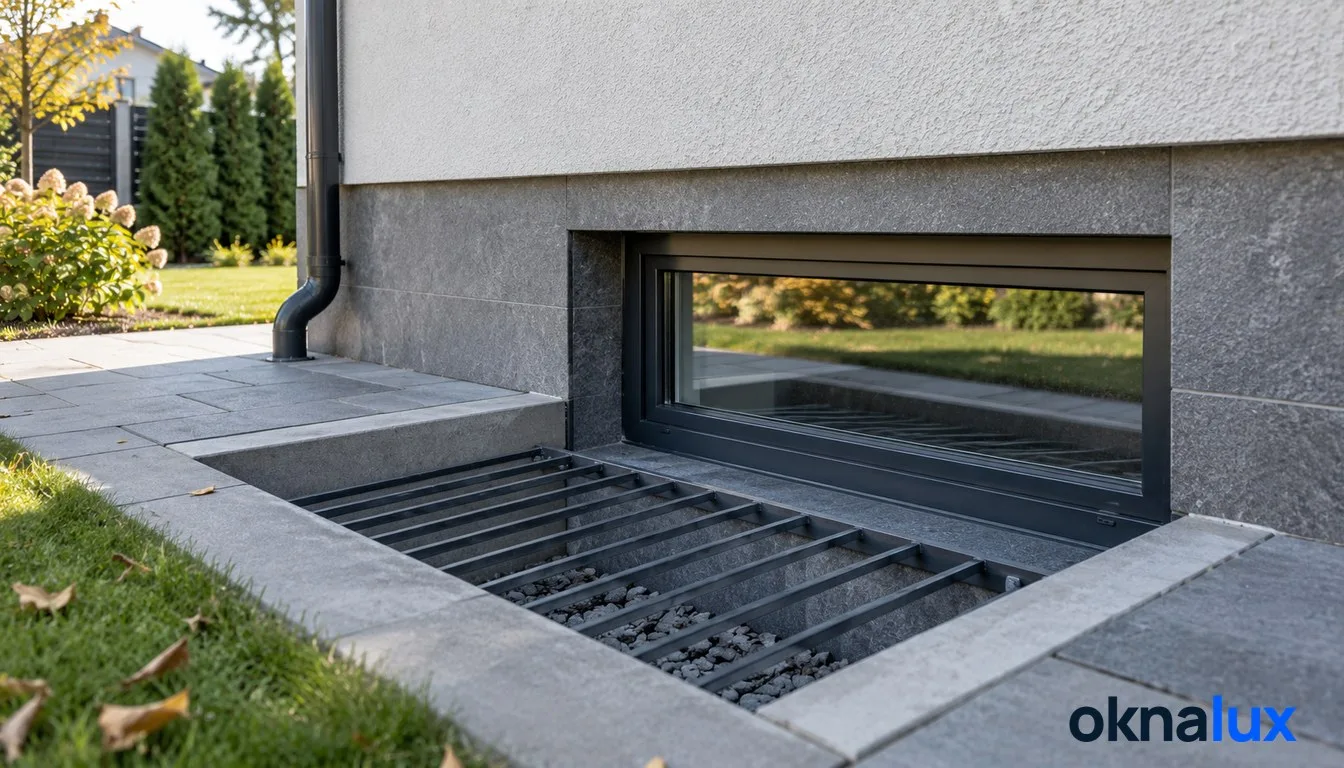

Как устроен приямок
Это ниша перед окном, вынесенная в грунт. Стенки делают из бетона, готовых полимерных элементов или кирпича, дно опускают ниже нижней кромки окна на 15-25 см и уводят в дренаж. Сверху ставят решётку: она держит нагрузку, не даёт упасть и задерживает листву. Решётку берут съёмную.
Определите размер по свету, а не по окну
Ширина приямка делается больше проёма на 20-30 см с каждой стороны, вынос от стены - не меньше глубины заложения окна. Узкий приямок работает как колодец и света не даёт.
Опустите дно ниже окна
Дно располагают на 15-25 см ниже нижней кромки рамы. Этот запас принимает дождевую воду и снег, пока их не заберёт дренаж.
Заведите дренаж
В дно ставят трап или засыпают щебнем с выводом в дренажную систему дома. Приямок без отвода воды после первого же ливня заливает окно. Проверяйте это первым делом.
Закройте решёткой и уклоном
Решётка по верху с расчётом на пешеходную нагрузку, отмостка вокруг с уклоном от дома. Без уклона поверхностная вода идёт прямо в нишу.
Откуда берётся влага и как её отсечь
Источников три. Борются с ними по-разному, поэтому первым делом определяют, какой именно работает. Грунтовая вода отсекается гидроизоляцией стены и дренажом по периметру дома. Дождевая - уклоном отмостки и трапом в приямке. Внутренняя влага из воздуха убирается вентиляцией помещения и тёплой конструкцией самого окна.
| Источник влаги | Признак | Решение |
|---|---|---|
| Грунтовая вода | сырое пятно снизу откоса | гидроизоляция, пристенный дренаж |
| Осадки в приямке | вода стоит в нише | трап и уклон отмостки |
| Конденсат изнутри | капли на стекле и раме | тёплый профиль, вентиляция |
| Промерзание узла | иней по периметру рамы | утепление откоса, ПСУЛ снаружи |
Самая частая ошибка при самостоятельном устройстве: нишу выкладывают аккуратно, а дно оставляют глухим. Первый сильный дождь наполняет её выше нижней кромки рамы, вода стоит сутками и заходит под уплотнитель. Дальше идут разбухший откос и грибок по всей нижней части проёма. Переделка выходит дороже устройства.
Какие нормы действуют
Два норматива, о которых вспоминают поздно, обычно уже на стадии ввода. Первый - естественная освещённость: для жилых комнат отношение площади светопроёмов к площади пола принимается не менее 1:8. Цоколь с приямком этой планки часто не достигает, и помещение остаётся нежилым по документам. Отдельно считают инсоляцию, то есть часы прямого солнца.
Второй - эвакуация. Если в цоколе делают помещение с постоянным пребыванием людей, к окну предъявляют требования по размеру проёма и по возможности выхода наружу. Тогда приямок проектируют с шириной, достаточной для человека, а решётку делают откидной. Размер согласуют с пожарными требованиями.
Отдельная тема - помещения с людьми в подвале общественных зданий, где добавляются требования по дымоудалению и по классу конструкций. Это уже проектная работа. Для частного дома она обычно не нужна.
Что выбирают для цоколя на практике
Профиль с монтажной глубиной от 70 мм и двухкамерный стеклопакет: запас по теплу здесь важнее, чем в комнате наверху. Открывание чаще откидное, чтобы створка не мешала в узком приямке. Если помещение техническое, ставят глухое остекление и решают вентиляцию отдельно.
Подобрать конструкцию под конкретный дом помогает раздел остекление коттеджей и загородных домов, где цокольные проёмы считают вместе с основными. Снаружи обязательна решётка на приямке или на самом окне: цокольный проём остаётся самым уязвимым местом дома. И, в отличие от квартирного случая, здесь она нужна не только от взлома, но и просто чтобы в нишу не провалились. Ставят её сразу.
Источники
- СП 54.13330.2022 «Здания жилые многоквартирные»
- СП 52.13330.2016 «Естественное и искусственное освещение»
- СП 22.13330.2016 «Основания зданий и сооружений»
- ГОСТ 30971-2012 «Швы монтажные узлов примыкания оконных блоков к стеновым проёмам»
