Чем окно дымоудаления отличается от обычного
Отличается не стеклом, а тем, что происходит при пожаре. Обычная фрамуга открывается рукой на проветривание; фрамуга дымоудаления открывается автоматически по сигналу и на полный угол, а её привод, петли и рама рассчитаны на работу в горячем задымлённом воздухе. Такая конструкция входит в систему противодымной защиты и принимается вместе с ней.
| Параметр | Обычная фрамуга | Фрамуга дымоудаления |
|---|---|---|
| Кто открывает | человек | автоматика по сигналу |
| Угол открывания | частичный | полный, до упора |
| Питание привода | сеть или ручка | сеть плюс аккумулятор |
| Расчёт | по проветриванию | по площади дымоудаления |
| Приёмка | вместе с окнами | вместе с системой противодымной защиты |
Как считают площадь проёмов
Считает проектировщик по нормам, исходя из площади помещения, высоты и характера пожарной нагрузки. Логика простая: чем больше помещение и чем ниже потолок, тем больший проём нужен наверху, чтобы дым уходил быстрее, чем заполняет объём. При этом верхний проём бесполезен без нижнего притока: без подпора воздуха дым просто останавливается.
Определяют зону дымоудаления
Помещение делят на зоны, для каждой считают требуемую площадь проёмов.
Подбирают конструкции
Фрамуги в фасаде, зенитные люки в кровле или их комбинация.
Считают приток
Двери, ворота, приточные клапаны внизу - площадь не меньше требуемой.
Проектируют автоматику
Сигнал от пожарной сигнализации, ручные пусковые устройства, резервное питание.
Проверяют совместимость
Привод, рама и петли должны быть из одной сертифицированной системы.
Приводы: какие бывают и что важно
Привод - самый ответственный элемент: именно он превращает окно в устройство безопасности. Цепные компактны и подходят для небольших фрамуг, штоковые развивают большее усилие и открывают тяжёлые створки на больший угол. Для крупных конструкций ставят два привода на одну створку, синхронизированных между собой.
| Тип привода | Где применяют | Особенность |
|---|---|---|
| Цепной | небольшие фрамуги | компактный, небольшой ход |
| Штоковый (линейный) | тяжёлые створки, люки | большое усилие и ход |
| Два привода на створку | широкие фрамуги | синхронизация обязательна |
| С пружинным возвратом | там, где нужна отказоустойчивость | закрывается без питания |
| С ручным дублированием | зоны с постоянным персоналом | открытие вручную при отказе |
Разница между окном с электроприводом для проветривания и окном дымоудаления - в сертификации и в поведении при пожаре. Устройство дымоудаления обязано открыться при высокой температуре и сохранить работоспособность заданное время, а его питание - пережить отключение сети. Поэтому нельзя взять обычную фрамугу, добавить привод из каталога автоматики и назвать это дымоудалением: приёмку такая конструкция не пройдёт, а при пожаре может просто не открыться. Та же логика, что с противопожарными окнами, где сертификат выдан на систему целиком.
Где это встречается в обычной жизни
Чаще, чем кажется. Атриумы торговых центров, лестничные клетки, подземные паркинги, производственные цеха, коридоры протяжённостью больше нормативной - везде, где дым может отрезать людям путь к выходу. В жилых домах повышенной этажности дымоудаление обычно механическое, через шахты, но окна и фрамуги в лестничных клетках тоже участвуют в схеме.

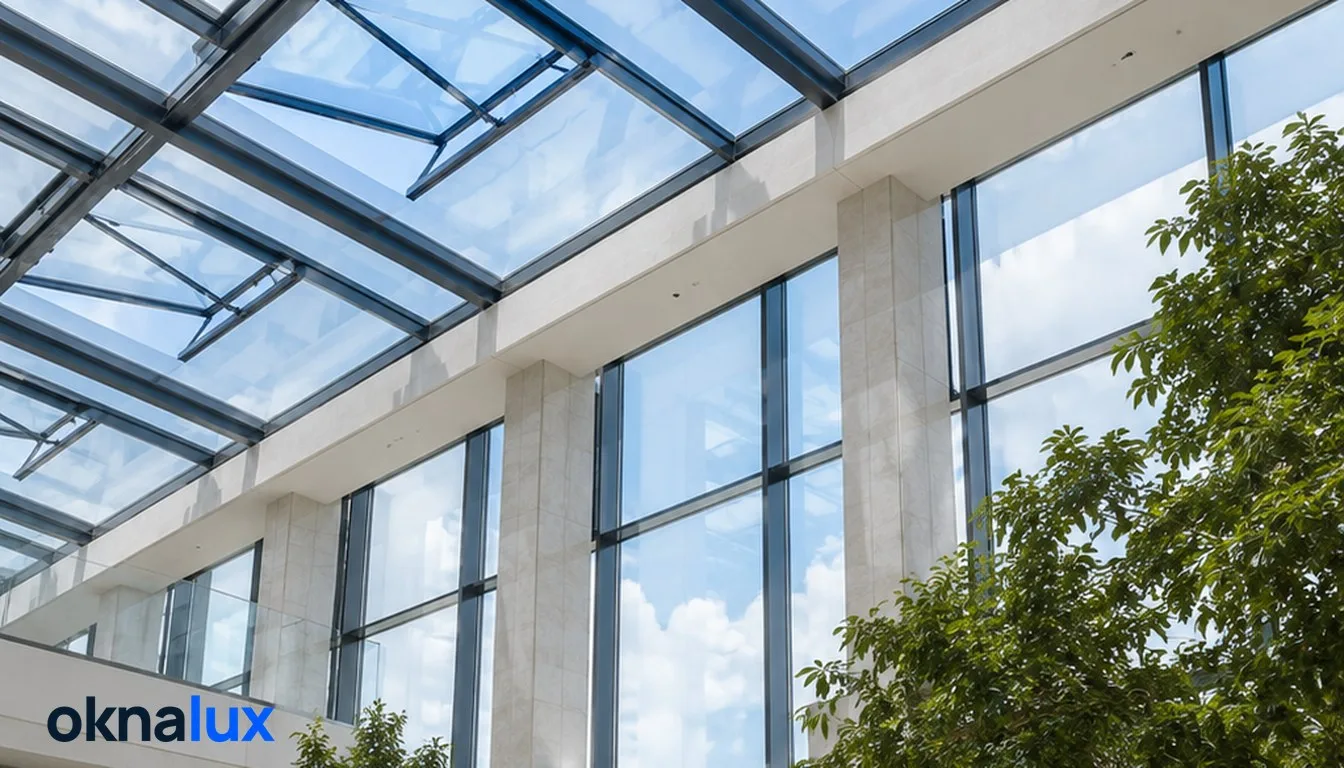

- В атриумах ставят зенитные люки в светопрозрачной кровле.
- В цехах - фрамуги в верхней части фасадного остекления.
- В паркингах чаще применяют механическую вытяжку, а не естественную.
- Приток обеспечивают воротами, дверями или отдельными клапанами.
- Обслуживание системы проверяют регламентно, а не после пожара.
Что проверяют при обслуживании
Систему проверяют не реже, чем предписывает регламент объекта, и проверка всегда включает реальное открывание. Смотрят три вещи: привод открывает створку до упора за нормативное время; сигнал проходит от пожарной панели и от ручного пуска; резервное питание держит заявленное время. Дополнительно осматривают уплотнители и петли: закисшая петля способна остановить привод.
Источники
- СП 7.13130.2013. Отопление, вентиляция и кондиционирование: противодымная защита.
- Технический регламент о требованиях пожарной безопасности (123-ФЗ).
- ГОСТ Р 53301-2013. Клапаны противопожарные вентиляционных систем.
- СП 1.13130.2020. Эвакуационные пути и выходы.
