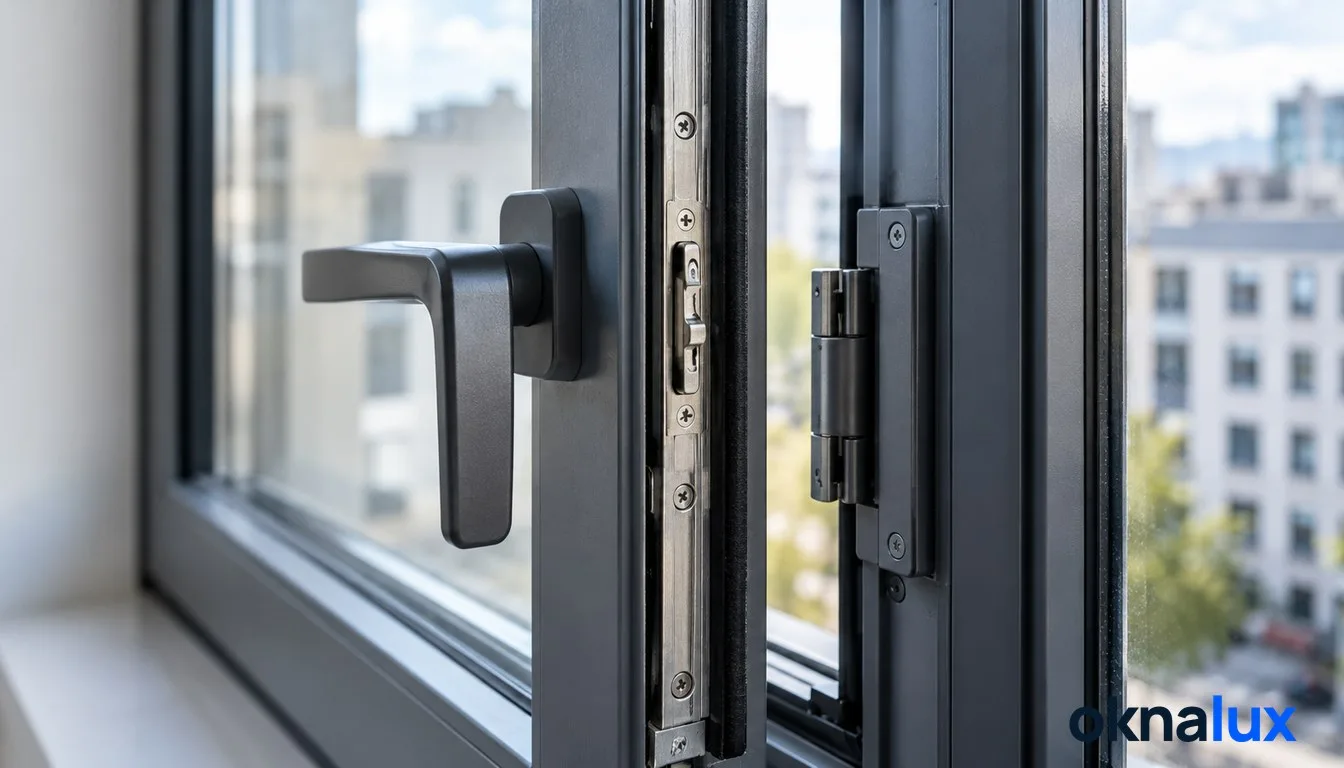

Ручку для алюминиевого окна обычно ищут после поломки. Старая разболталась или треснула, в магазине предлагают ручки для пластиковых окон, а они то не садятся на основание, то штифт оказывается не той длины. Причина в самом профиле. Фурнитура для алюминиевых окон крепится иначе, чем в ПВХ, и сама делится на 2 группы: для холодных систем балконов и террас и для тёплых окон жилых комнат. На холодной раздвижке это каретки и защёлка. В тёплой распашной створке набор почти как в пластиковом окне, только посажен он в свой паз и рассчитан на больший вес.
Чем фурнитура для алюминиевых окон отличается от пластиковой?
Посадочным местом и креплением. В пластиковом окне фурнитура сидит в стандартном европазу и держится на саморезах, поэтому детали разных производителей часто взаимозаменяемы. С алюминием сложнее. Паз у него устроен иначе, чем у ПВХ, у части систем он вообще свой, а узлы крепят прижимными пластинами и винтами через стенки профиля. И ещё вес. Алюминиевая створка обычно крупнее и тяжелее пластиковой.
Отсюда главное правило. Деталь ищут по системе профиля. Пластиковые таблицы совместимости здесь бесполезны, и почему так вышло, подробно рассказывает термин фурнитурный паз. Внешне ручки и петли похожи. Это и сбивает с толку. Как устроена фурнитура пластикового окна и из каких узлов она состоит, разобрано в статье фурнитура для пластиковых окон, а здесь важны отличия.
В тёплой распашной створке механизм знакомый. Ручка поворачивает привод, тяги двигают цапфы по периметру, а створка открывается поворотом или откидывается верхом для проветривания. Так работают, например, теплые алюминиевые окна Alumil, где профиль разделён терморазрывом, а фурнитура подобрана под вес стеклопакета и размер створки.
Какая фурнитура стоит на холодных и тёплых алюминиевых окнах?

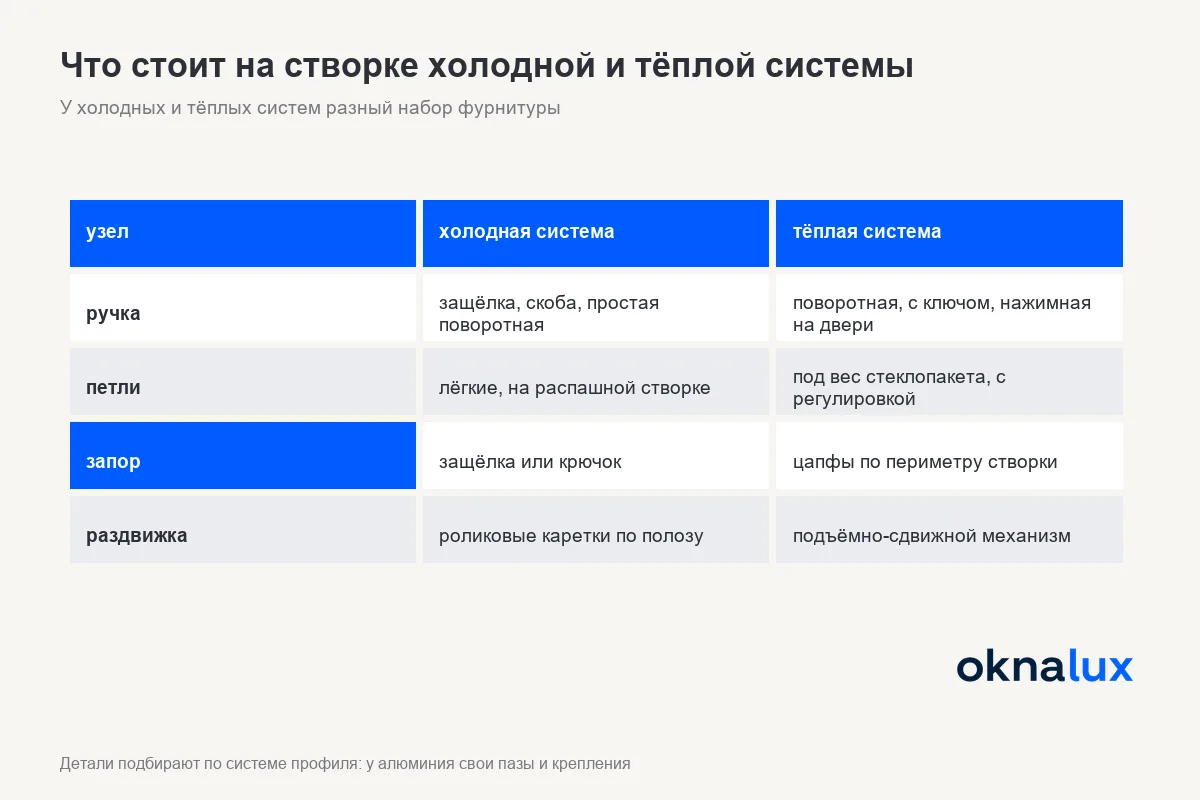

Разная, потому что у этих окон разные задачи. Холодная система с одним стеклом защищает балкон от ветра и осадков, и фурнитура у неё простая: каретки и защёлки на раздвижке, лёгкие петли и ручка на распашной створке. Тёплое окно со стеклопакетом и терморазрывом работает как окно жилой комнаты. Ему нужен плотный прижим по всему контуру.
Холодная раздвижка держится на роликах. Под каждой створкой стоят две каретки, и от них зависят и лёгкость хода, и то, доходит ли створка до защёлки, поэтому устройство узла стоит знать заранее по термину роликовая каретка. Запор простой. Защёлка или крючок. Двигают створку за скобу или за ручку, утопленную в профиль. Когда створка начинает ехать туго, сначала чистят полоз, а затем крутят винты кареток, и порядок описан в статье регулировка раздвижных окон.
Тёплая раздвижная дверь на террасу - отдельный класс. Полотно тяжёлое. Его сначала приподнимают поворотом ручки, потом сдвигают, а в закрытом положении оно опускается и прижимается к уплотнителю всей плоскостью, поэтому такой механизм называют подъёмно-сдвижным.
Какие бывают ручки для алюминиевых окон?
Пять основных видов, и выбор зависит от того, что за створка перед вами. Поворотная оконная ручка стоит на распашных и поворотно-откидных окнах и через квадратный штифт двигает механизм. На дверях ставят нажимные ручки. На раздвижных створках работают скобы и защёлки. Отдельно идут ручки с ключом, которые запирают окно от детей и от открывания снаружи.
- Поворотная. Обычная оконная ручка с положениями «закрыто», «открыто», «откинуто». Ставится на тёплые распашные окна.
- С ключом. Пока ключ повёрнут, ручка не проворачивается. Подробно про неё рассказывает термин запираемая ручка.
- Нажимная. На алюминиевых дверях, в том числе офисных, ставят нажимной гарнитур: две ручки на одном штифте, которые открывают замок. Как он устроен, объясняет термин нажимной гарнитур.
- Скоба. Неподвижная ручка, за которую тянут раздвижную створку или тяжёлую дверь. Сама ничего не запирает.
- Защёлка с ручкой. На холодной раздвижке это и ручка, и запор сразу: язычок входит в ответную часть на раме.
Офисные двери из алюминия часто получают ручку-скобу снаружи и нажимную внутри. Так дверь открывается изнутри одним движением, а снаружи только ключом.
Какие петли и запоры ставят на алюминиевые окна?
Петли под вес створки и запоры по периметру. Петли бывают накладные, которые видны на раме, и скрытые в притворе, и крепят их через стенки алюминиевого профиля прижимными пластинами. Регулировка встроена в корпус. В тёплой створке запор устроен как в пластиковом окне: цапфы по периметру входят в ответные планки на раме и прижимают створку к уплотнителю.
На двери нагрузка выше. Намного. Полотно со стеклопакетом тяжёлое и открывается по многу раз в день, поэтому петель больше, а сами они массивнее оконных. Какие петли ставят на двери и как их регулируют, рассказывает термин петли для алюминиевых дверей. На окнах обходятся двумя петлями, а прижим настраивают так же, как на пластике, эксцентриками цапф, и делать это стоит до первых холодов.
Как подобрать ручку для алюминиевого окна на замену?
Снять старую и взять с собой. Ручку подбирают по трём признакам: длине и форме штифта, способу крепления основания и цвету. Длина штифта зависит от толщины профиля. Основания у ручек разные. Цвет подбирают под окраску профиля, потому что белая ручка на графитовой раме бросается в глаза с порога и выдаёт замену.
Узнайте систему профиля
Название системы ищут в паспорте окна, в договоре или на торце профиля под створкой. Если окно ставила фирма, она назовёт систему по адресу. Без этого подбор идёт наугад.
Измерьте штифт
Снятую ручку кладут на стол и меряют штифт от основания до конца. Короткий не дойдёт. Длинный упрётся. Если штифт сломан, длину определяют по толщине створки.
Обведите основание
Положите ручку на бумагу, обведите основание карандашом и отметьте центры отверстий под крепёж. По этому контуру новую ручку проверяют ещё в магазине, до покупки.
Решите про ключ и цвет
Замена - удобный повод поставить ручку с ключом в детской или на первом этаже. Подумайте. Для раздвижной створки берут ручку той же серии, что стоит на соседней, иначе на одном окне окажутся две разные по форме и оттенку.
Если новая ручка тоже поворачивается туго или крутится вхолостую, дело не в ней. Заело механизм в створке или цапфу, и тогда менять нужно деталь внутри, которую тоже подбирают по системе профиля. С цветом проще всего ошибиться на тёмных рамах, и если задуманы окна в стиле лофт, ручки и петли заказывают в тон профиля сразу.
Когда фурнитуру алюминиевого окна меняют целиком?
Когда износ уже в самих пазах и креплениях. Створку повело. Петли не держат регулировку, цапфы мимо планок, на деталях коррозия. Ещё один повод - профиль, который больше не выпускают. Родных деталей тогда не найти. Похожие от другой системы не встанут, и окно выгоднее заменить целиком, чем собирать его из чужих узлов.
Дважды в год механизм протирают от пыли и смазывают движущиеся части маслом без смолы. Полоз чистят пылесосом. Песок в пазах изнашивает каретки и цапфы быстрее, чем ежедневные открывания.
На балконе с холодным алюминием от застройщика часто меняют не фурнитуру, а всю систему, когда балкон утепляют. Так честнее. Холодный профиль со стеклопакетом всё равно промерзает, и новые ручки с петлями на нём ничего не изменят. Чем тёплый профиль отличается от холодного и где он уместен, сравнивает статья алюминиевые окна. А если вопрос в ручке балконной двери, ракушке или замке от детей, разбор собран в статье ручка для балконной двери.
Частые вопросы
Иногда, но рассчитывать на это нельзя. У алюминиевых систем свои пазы и крепления, поэтому ручку подбирают по длине штифта, основанию и расстоянию между винтами старой ручки.
Да, по узлам: ручку, петли, каретки, цапфы и запорные планки меняют по отдельности. Условие одно - детали под эту систему профиля ещё выпускаются и их можно найти.
На балконе обычно стоит холодная система. На раздвижных створках это роликовые каретки, защёлки и ручки-скобы, на распашных - простые петли и ручка с запором в одной или нескольких точках.
Тёплое окно получает поворотно-откидной механизм с цапфами по периметру и петли под вес стеклопакета. Холодная система обходится защёлками, каретками и простыми петлями.
Чаще всего из-за сухого или загрязнённого механизма либо перекоса створки, когда цапфы заходят в планки с усилием. Механизм чистят и смазывают, створку регулируют.
