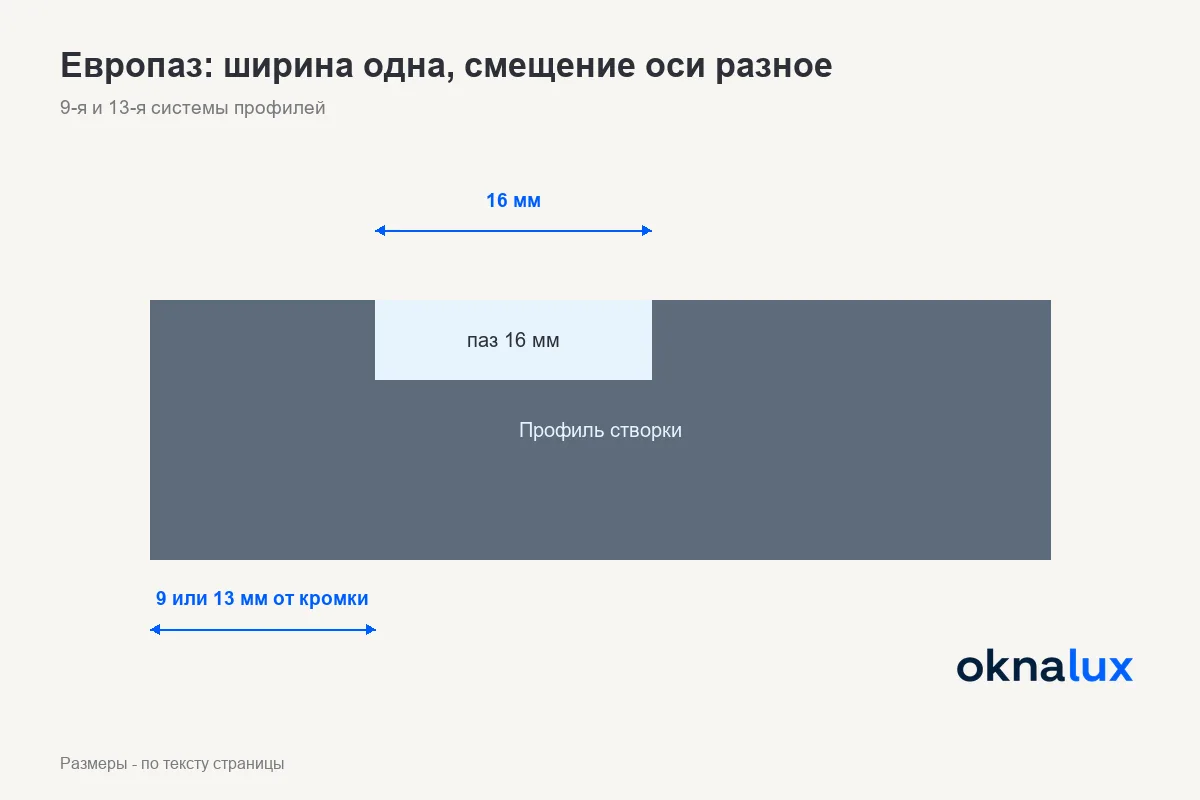

Фурнитурный паз - канавка по периметру створки, в которую заводят и крепят приводы, цапфы и ножницы. Современные профили используют европаз шириной 16 мм, а различаются они смещением оси - 9 или 13 мм от кромки. Именно этот размер решает, встанет ли на окно та или иная фурнитура и найдётся ли деталь на замену через десять лет.
Откуда взялся европаз и что он дал?
Это отраслевой стандарт посадочного места. Раньше каждый производитель профиля делал свою геометрию, и фурнитура от одной системы к другой не подходила. Сейчас створка любого массового профиля принимает фурнитуру любого крупного бренда, а завод собирает окна, не держа десяток разных складских позиций под каждую систему.
Выигрывает и владелец окна. Деталь на замену найдётся через годы.
Именно поэтому сломанный привод или ножницы меняются по месту, без замены всей створки и без поиска редких комплектующих у конкретного поставщика.
Чем отличаются 9-я и 13-я системы?
Смещением оси паза. У одной группы профилей это 9 мм от наружной кромки створки, у другой 13 мм, и фурнитура для них отличается геометрией ответных частей. Внешне разница незаметна, поэтому её замеряют штангенциркулем перед заказом деталей. Ошибка обнаруживается уже на монтаже, когда цапфа не совпадает с планкой на раме.
Что смотрят перед заказом деталей:
- Ширину паза - у европаза это 16 мм.
- Смещение оси от наружной кромки: 9 или 13 мм.
- Маркировку на приводе - по ней определяется производитель фурнитуры.
- Наличие стального армирования в камере профиля, без которого паз долго не проживёт.
Замер делают по торцу открытой створки. Достаточно одной точки.
Заодно фиксируют производителя фурнитуры по маркировке на приводе: у каждого бренда свои нюансы длины и шага.
Как фурнитура держится в пазу?

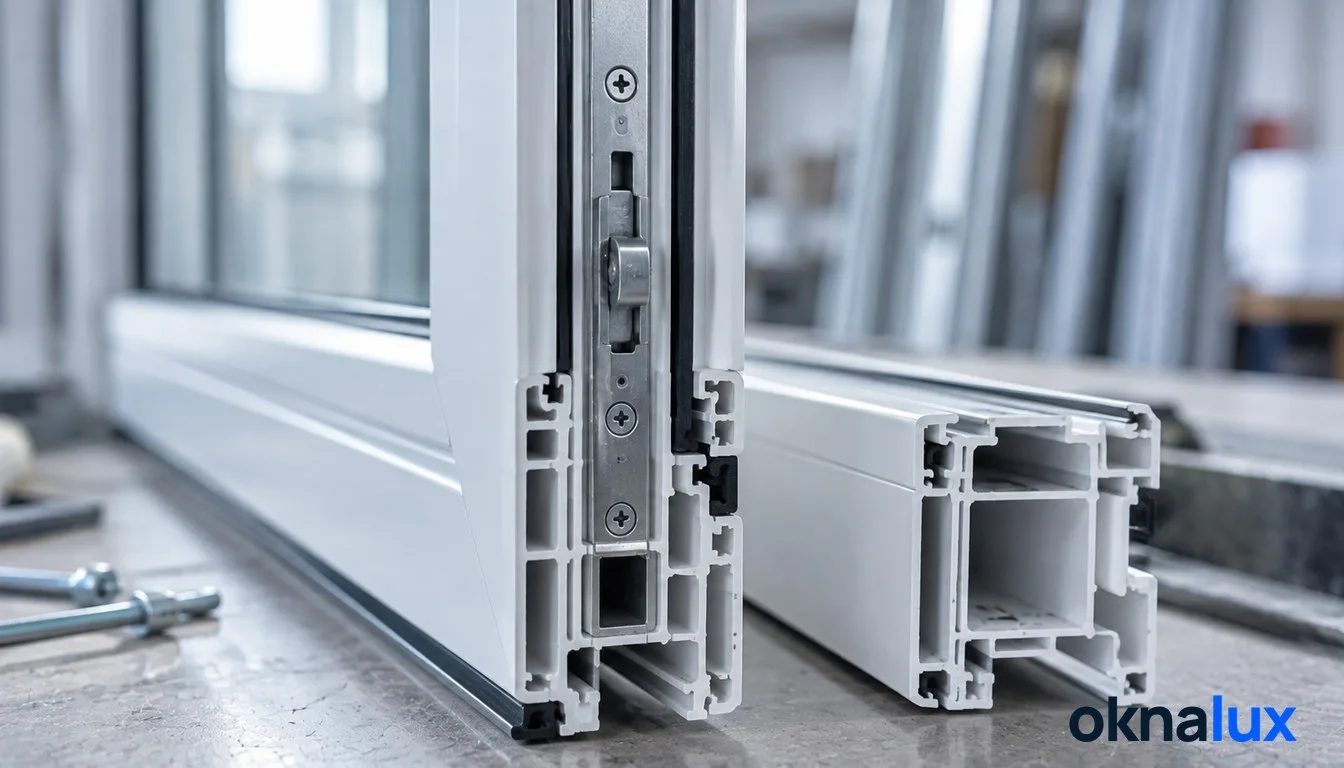

Планка заводится в паз и притягивается саморезами. Крутить их нужно в стальное армирование внутри камеры профиля, потому что именно металл принимает и вес створки, и усилие прижима по всему контуру, а пластик под такой нагрузкой со временем течёт. Саморез мимо армирования держится недолго. Год, если повезёт.
Отсюда частая беда дешёвых окон. Армирования в створке нет вовсе.
Створка провисает. Паз разбивается. Фурнитуру сажают на ремонтные винты увеличенного диаметра, и держится это обычно до следующего сезона, после чего створку меняют целиком, вместе со стеклопакетом и обвязкой. Сопряжённые детали разобраны в терминах Запорная цапфа, Ответная планка, Оконные петли и Поворотно-откидной механизм. Сам паз есть у любого профиля, на котором собирают пластиковые окна.
Частые вопросы
Открыть створку и замерить штангенциркулем расстояние от наружной кромки до оси паза. Разница в 4 мм видна чётко, и по ней уже подбирают совместимые детали фурнитуры.
Обычно да, если совпадают европаз и смещение оси. Отличия бывают в длине приводов и в ответных планках, поэтому комплект подбирают целиком, одной системой.
Потому что они попали в пластик, а не в стальное армирование внутри профиля. Ремонт делают винтами большего диаметра с попаданием в металл, иначе история повторится.
Да, у алюминиевых систем тоже есть свои пазы под фурнитуру, но геометрия у них другая. Детали подбирают по системе алюминиевого профиля, и таблицы пластиковых стандартов здесь не работают.
Нет, фрезеровать паз в готовой створке нельзя. Нарушится геометрия и упадёт жёсткость профиля, поэтому фурнитуру всегда подбирают под тот паз, который уже есть.
