Когда съёмка даст результат
Условия простые, но их часто нарушают, и потом спорят по бесполезным снимкам.
| Условие | Почему важно |
|---|---|
| Перепад от 10-15 градусов | без него дефект не проявится |
| Отопление работает нормально | иначе холодно везде |
| Съёмка изнутри | наружная картинка искажена ветром и солнцем |
| Без прямого солнца на фасаде | нагретые поверхности врут |
| Окна закрыты минимум час | иначе видно последствия проветривания |
Что видно на типичных снимках
Три картинки узнаются сразу, и каждая означает свою причину и свой способ ремонта.
Синяя полоса по контуру створки
Холод тянет по стыку створки и рамы: слабый прижим или севшее уплотнение. Лечится регулировкой и заменой контура.

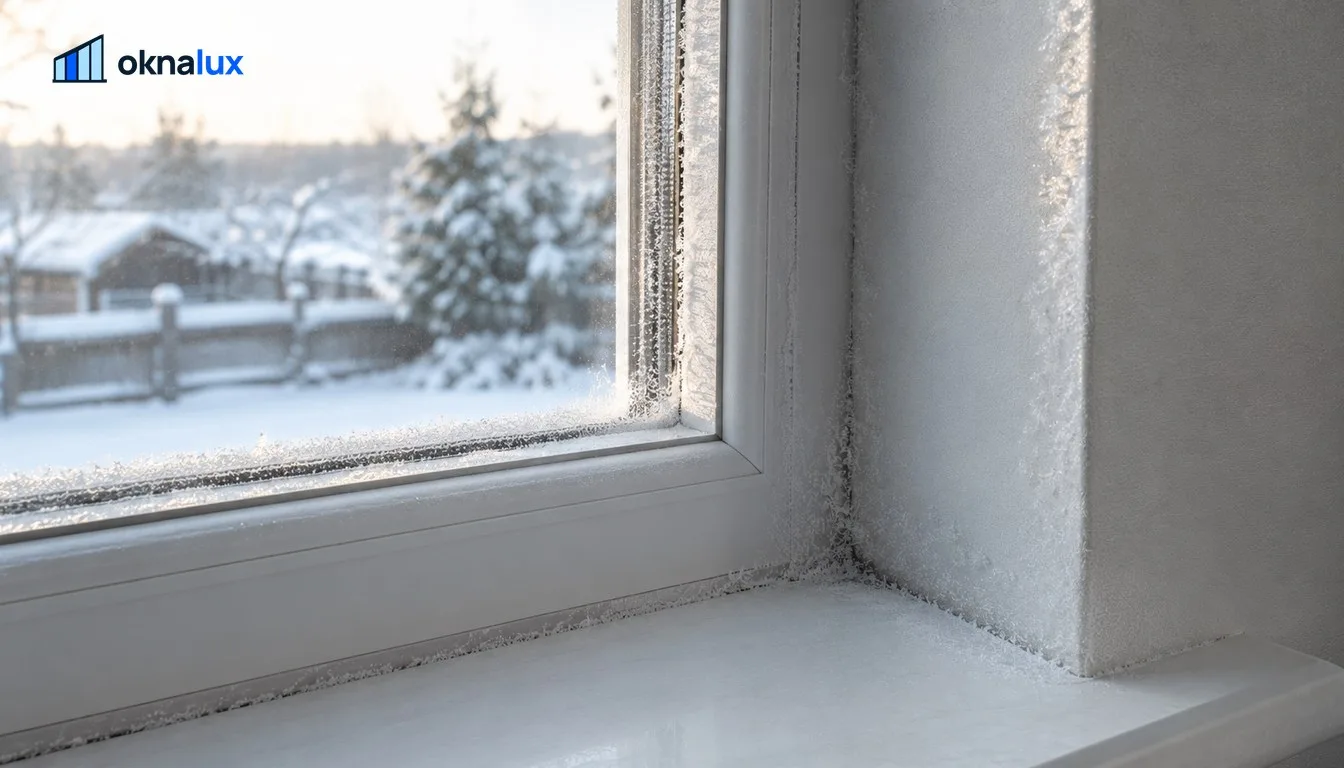

Холодное пятно по откосу и углам
Мостик холода в шве или в узле примыкания: пена без наружной защиты, пустоты, тонкий откос, см. откосы на окна.
Холодная кромка стекла
Работает алюминиевая рамка в стеклопакете. Это физика, а не брак; уменьшается тёплой рамкой.
Пятно у подоконника
Часто дует из-под подставочного профиля: узел не запенен или продувается снизу.
Чем тепловизор отличается от простых проверок
Прибор удобен тем, что показывает картину целиком, но большинство дефектов ловится и без него. Лист бумаги проверяет прижим, зажигалка или дымовая палочка - продувание, ладонь - холодную зону откоса. Если результат нужен для спора с исполнителем, снимок тепловизора весомее, но и он сам по себе не доказательство: важно приложить условия съёмки.
| Метод | Что находит | Ограничение |
|---|---|---|
| Лист бумаги | слабый прижим створки | только по контуру |
| Свеча или дым | сквозняк и щели | нужен спокойный воздух |
| Ладонь | холодные зоны | грубо, без цифр |
| Тепловизор | картину температур целиком | требует перепада и опыта чтения |
Кто и как проводит съёмку
Есть три варианта, и они дают разный по весу результат. Бытовой тепловизор или насадка на телефон - для себя: понять, где искать проблему. Специалист монтажной компании - в рамках гарантийного разбора. Независимый эксперт с поверенным прибором и отчётом - для спора, где нужен документ.
| Кто снимает | Что получаете | Когда нужно |
|---|---|---|
| Сами бытовым прибором | ориентир, где дефект | до обращения в компанию |
| Компания-исполнитель | разбор в рамках гарантии | при рекламации |
| Независимый эксперт | отчёт с методикой и условиями | для претензии и суда |
Как использовать снимок в претензии
Снимок работает, когда к нему приложены дата, наружная и внутренняя температура и точка съёмки. Дальше дефект описывают словами: не «на фото синее», а «промерзание по примыканию рамы к откосу в правом верхнем углу, температура поверхности ниже точки росы, образуется конденсат». Порядок оформления - в статье брак окон: претензия и гарантия.
Он не отличит плохую пену от плохого профиля и не скажет, кто виноват. Он также бесполезен в тёплую погоду и способен ввести в заблуждение: тёмные поверхности, отражения и работающие приборы отопления дают ложные пятна. И главное - холодная кромка стекла есть у любого стеклопакета: это не дефект, а свойство конструкции, см. почему потеют пластиковые окна.
Типичные ошибки при самостоятельной съёмке
Первая - снимать в оттепель: без перепада картинка ровная, и кажется, что всё хорошо. Вторая - снимать с улицы: ветер и солнце искажают температуру поверхности до неузнаваемости. Третья - открыть окно перед съёмкой: холодная рама будет «светиться» ещё долго. Четвёртая - делать выводы по цвету, а не по значениям: шкала на приборе автоматическая, и красивая «синева» может означать разницу в один градус.
| Ошибка | Что получится |
|---|---|
| Съёмка в плюс | дефектов не видно |
| Съёмка снаружи | ложная картина |
| Открывали окно | холодная рама на снимке |
| Смотрят на цвет, не на цифры | ложная тревога |
| Нет условий съёмки в отчёте | снимок не примут в споре |
Что делать по результатам
Порядок ремонта - от дешёвого к дорогому. Сначала регулировка прижима и чистка дренажных отверстий, потом замена уплотнителя, затем переделка узла примыкания и откоса, и только в крайнем случае замена стеклопакета или всей конструкции. Такой порядок закрывает большинство жалоб на холодное окно без больших расходов, см. как утеплить окна на зиму.
Источники
- ГОСТ 26629-2022. Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций.
- ГОСТ 30971-2012. Швы монтажные узлов примыкания оконных блоков к стеновым проёмам.
- ГОСТ 23166-2021. Оконные блоки. Общие технические условия.
