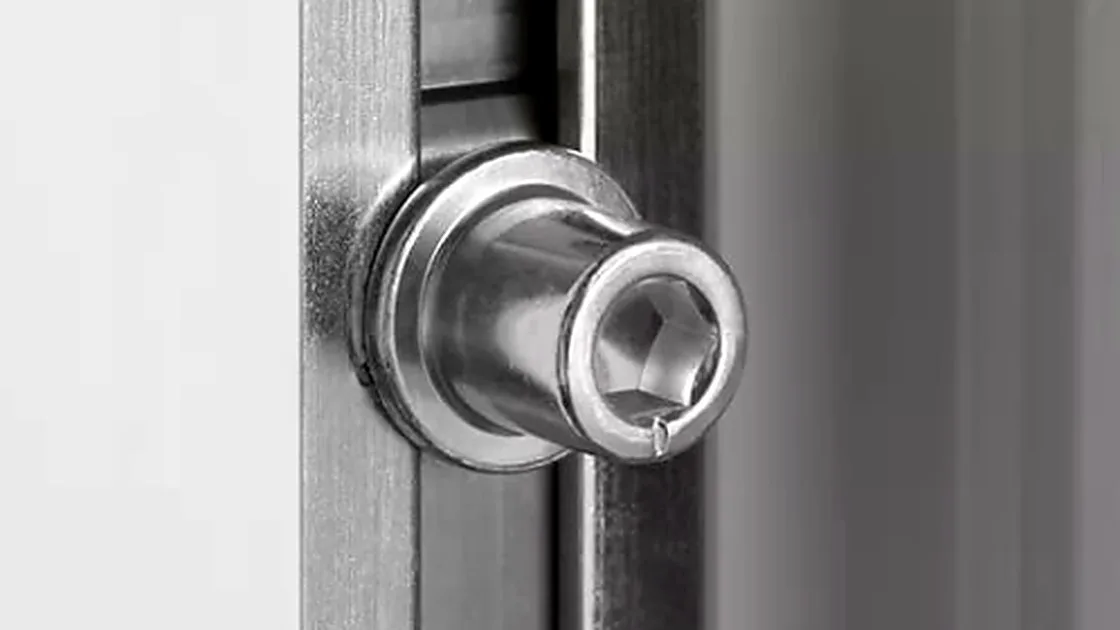

Запорная цапфа - металлический штырёк на торце створки, который при повороте ручки заходит в ответную планку на раме. Цапф по периметру несколько: именно они, а не петли, прижимают створку к уплотнителю и обеспечивают герметичность.
Круглая и грибовидная
Разница в форме головки. У круглой ровный цилиндр, и при отжиме створки она просто выходит из планки. У грибовидной головка шире шейки, поэтому она цепляется за усиленную ответную планку и держит створку. Отдельный разбор - в материале Поворотно-откидной механизм. Первая идёт в базовых комплектах, вторая - в противовзломных.
| Параметр | Круглая | Грибовидная |
|---|---|---|
| Форма головки | ровный цилиндр | шире шейки, «гриб» |
| При отжиме створки | выходит из планки | цепляется за планку |
| Где применяют | базовые комплекты | противовзломные комплекты |
| Ответная планка | обычная | усиленная |
Подробнее о комплектациях - в статье фурнитура для пластиковых окон.
Как ей пользоваться
Работа на две минуты. На головке цапфы есть метка: смотрит к улице - прижим слабее, в комнату - сильнее. Осенью её поворачивают на четверть оборота в сторону усиления, весной возвращают. Инструмент зависит от системы: шестигранник, пассатижи или отвёртка.
Найти метку
На головке цапфы есть риска или точка. Она показывает, куда смотрит эксцентриситет: к улице - прижим слабее, в комнату - сильнее.
Повернуть на четверть оборота
Шестигранником, пассатижами или отвёрткой - зависит от системы. Осень - в сторону усиления, весна - обратно.
Пройти весь периметр
Цапф несколько, и крутить надо все. Иначе прижим станет неравномерным и створку перекосит.
Проверить листом бумаги
Лист из закрытого окна должен выходить с ощутимым усилием - порядок проверки в статье как отрегулировать пластиковое окно.
Постоянно затянутая цапфа держит резину в сжатом состоянии, и та перестаёт восстанавливаться. Ресурс уплотнителя падает в разы, а нагрузка на фурнитуру растёт. Летом прижим обязательно ослабляют - это не формальность, а условие долгой работы створки.
Когда цапфа перестаёт работать
Если ручка не доходит до вертикали, часто заедает именно цапфа - грязь в ответной планке или отсутствие смазки. На старых деревянных окнах ту же работу делает кремон: одна ручка двигает две тяги. Разбор симптомов в статье окно не закрывается. Изношенные цапфы дают неравномерный прижим, и тогда меняют узел или весь комплект фурнитуры.
Частые вопросы
Штырёк на торце створки. Он заходит в ответную планку на раме и прижимает окно к уплотнителю, а по периметру таких цапф несколько. Число цапф зависит от размера створки: на маленьком окне их три-четыре, на большой балконной двери до восьми, и прижим распределяется по всему периметру равномерно.
Формой головки. У грибовидной она шире шейки и цепляется за усиленную планку при попытке отжать створку, а круглая просто выходит из зацепления.
Повернуть на 90 градусов. Все цапфы по периметру, меткой в сторону комнаты, а весной вернуть обратно.
Резина не отдыхает. Уплотнитель пережат постоянно, ресурс падает в разы, а фурнитура работает с повышенной нагрузкой.
Очистить и смазать. Цапфу и планку маслом без кислот, а если не помогло - проверить положение створки: перекос мешает цапфе попадать в планку. Если цапфа сидит намертво и не проворачивается ключом, дальше крутить нельзя - головку срывает, и потом меняется весь запорный узел, а это дороже обычной регулировки.
