Поворотно-откидной механизм - набор фурнитуры, который даёт одной створке два режима: распахивание на петлях и откидывание верхом внутрь для проветривания. Режим выбирается поворотом ручки на 90 или 180 градусов, а требования к таким устройствам описывает ГОСТ 30777-2012.
Как работает механизм в двух режимах?
Ручка вращает привод. Тот двигает обвязку по периметру створки, и в режиме поворота все цапфы разом выходят из зацепления, после чего створка свободно ходит на петлях, а запирает её только защёлка. В режиме откида нижняя часть остаётся запертой, верх отходит на несколько сантиметров, а ножницы сверху ограничивают наклон и принимают на себя вес створки.

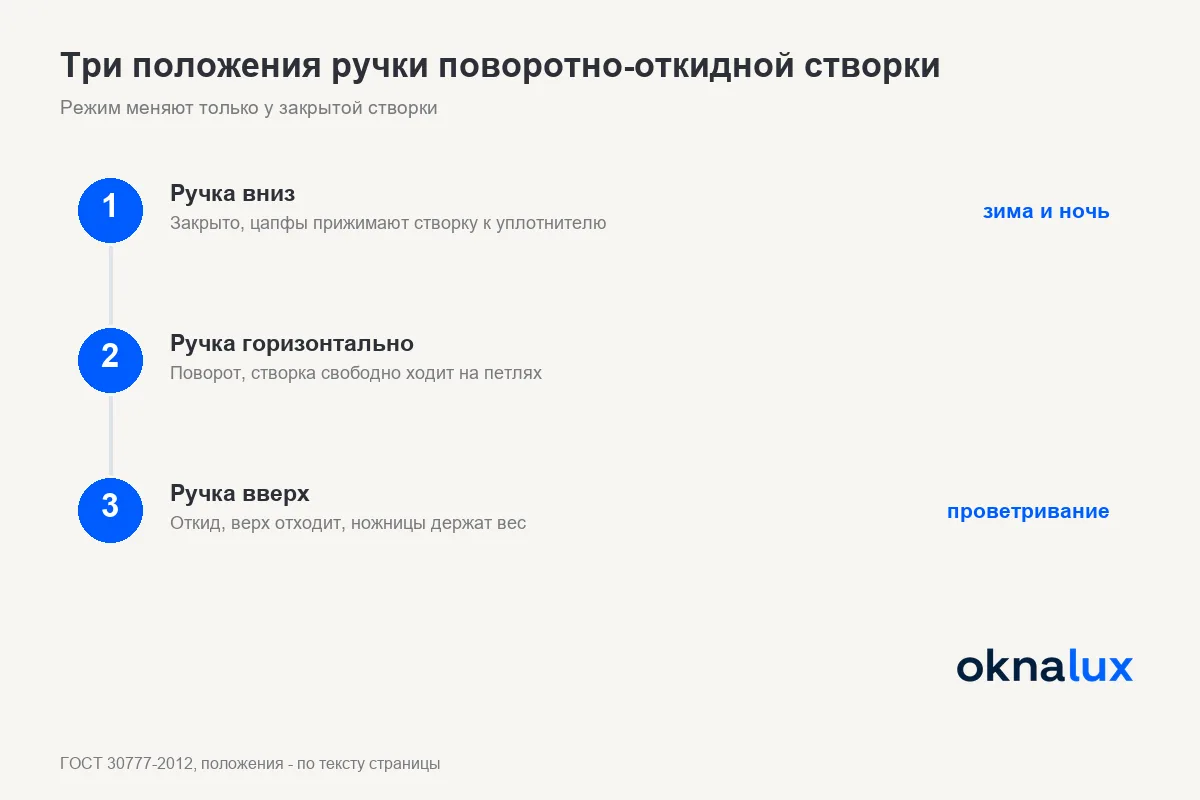

| Положение ручки | Что происходит со створкой |
|---|---|
| Вниз | все цапфы в зацеплении, створка прижата к уплотнителю |
| Горизонтально | цапфы вышли, створка свободно идёт на петлях |
| Вверх | низ заперт, верх откинут, вес держат ножницы |

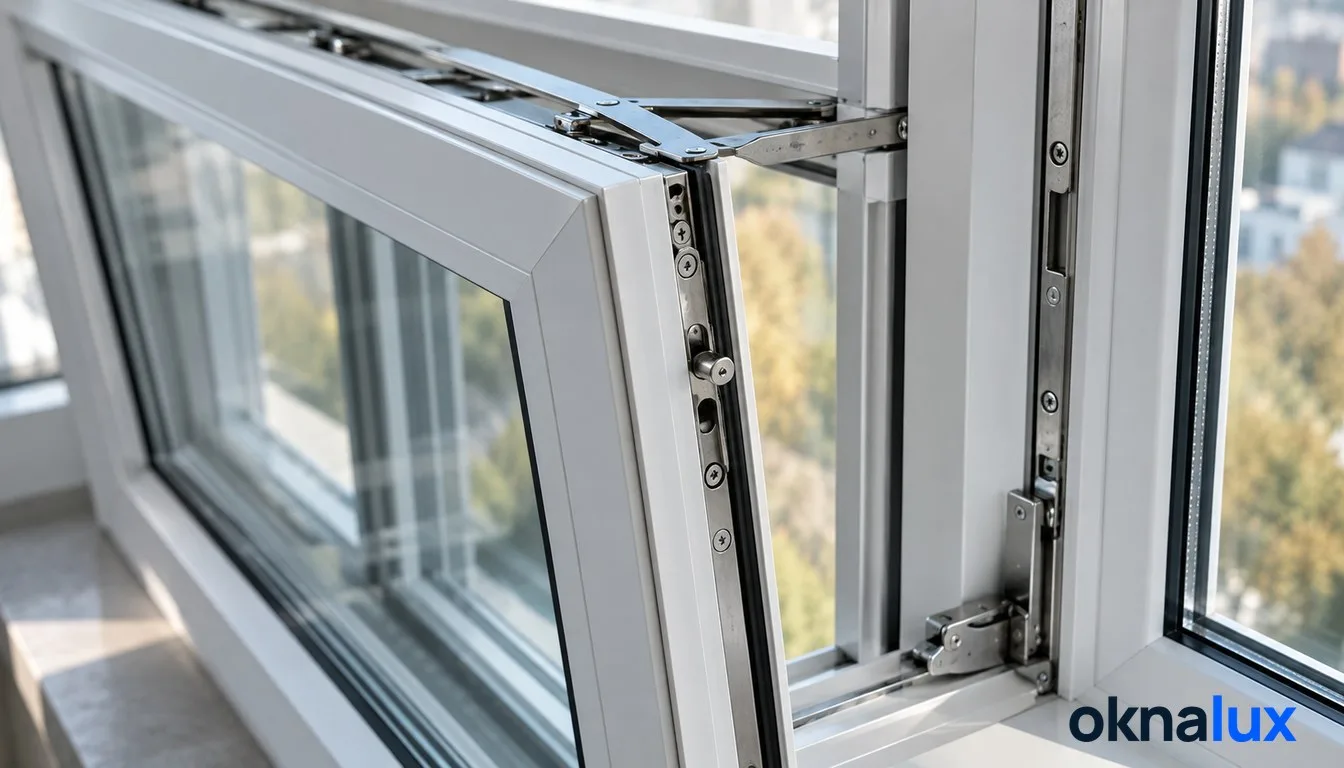

Прижим по контуру создают цапфы. Форма у них эксцентриковая, поэтому усилие регулируется обычной отвёрткой или шестигранником за пару минут на каждую точку.
Отсюда сезонная регулировка. Дважды в год. Зимой прижим усиливают, летом ослабляют, чтобы резиновый уплотнитель отдыхал от постоянного сжатия и служил заметно дольше.
Почему нельзя поворачивать ручку у открытой створки?
Потому что механизм рассчитан на закрытое положение. Когда створка висит на петлях, обвязка лишена опоры. Поворот ручки сбивает синхронизацию, и цапфы с ножницами оказываются в разных режимах одновременно, хотя должны идти строго вместе. Итог знаком многим. Створка повисает на одной нижней петле, верхний угол уходит в сторону, и закрыть окно обычным движением уже не получается.
Спасает блокиратор. Копеечная деталь. Её ставят на заводе, и она просто не даёт ручке провернуться, пока створка висит в откинутом положении.
Без блокиратора створку возвращают руками. Прижимают верх к раме и переводят ручку в нужное положение. Как это делают, описано в термине Блокиратор ошибочного открывания.
Из-за чего механизм начинает заедать?
Чаще всего из-за просадки створки. Стеклопакет тяжёлый. За несколько лет петли дают слабину, и запорные цапфы перестают попадать в свои ответные планки, отчего ручка начинает идти туго. Окно закрывается с нажимом, уплотнитель изнашивается неравномерно, а по контуру в мороз появляется тонкая полоса продувания, которую лечат регулировкой петель по высоте и прижиму.
Вторая причина - грязь. Абразив из уличной пыли садится в фальц и за пару лет съедает рабочие поверхности цапф. Лечение простое. Раз в год подвижные узлы чистят и смазывают составом без кислот.
Третья причина - самодельный ремонт. Погнутые своими руками ножницы или сорванные винты приводят к замене узла целиком. Выходит дороже мастера. Сопряжённые детали разобраны в терминах Запорная цапфа, Ответная планка, Микролифт и Оконные петли. Сам механизм ставят на пластиковые окна практически любого профиля.
Частые вопросы
Прижать верх створки к раме и одновременно перевести ручку в положение поворота. Ножницы вернутся в зацепление. Если не получается с первого раза, вызывают мастера, чтобы не погнуть узел.
Раз в год, обычно перед отопительным сезоном. Подвижные узлы чистят от пыли и смазывают составом без кислот и смол, иначе механизм начинает работать с усилием.
Да, эксцентрики цапф поворачиваются шестигранником или отвёрткой. Главное не перетянуть: избыточный прижим быстро продавливает уплотнитель и нагружает фурнитуру.
Качественная фурнитура рассчитана на десятки тысяч циклов открывания. Это годы обычной домашней эксплуатации, но ресурс резко падает, если створка перекошена и никто её не регулирует.
Потому что створка отходит от уплотнителя по всему верху. Для постоянного проветривания лучше использовать микропроветривание или гребёнку, а не держать окно откинутым сутками.
