Термин

Угловая передача

Деталь фурнитуры в углу створки: гибкая или шарнирная тяга, которая переводит движение из вертикального направления в горизонтальное, связывая привод ручки с запорами по всему контуру.

Угловая передача - небольшая деталь в углу створки, которая соединяет вертикальную и горизонтальную части фурнитурного контура. Внутри неё гибкая полоса или шарнир: движение от привода ручки идёт по фальцу створки, огибает угол и доходит до дальних цапф.

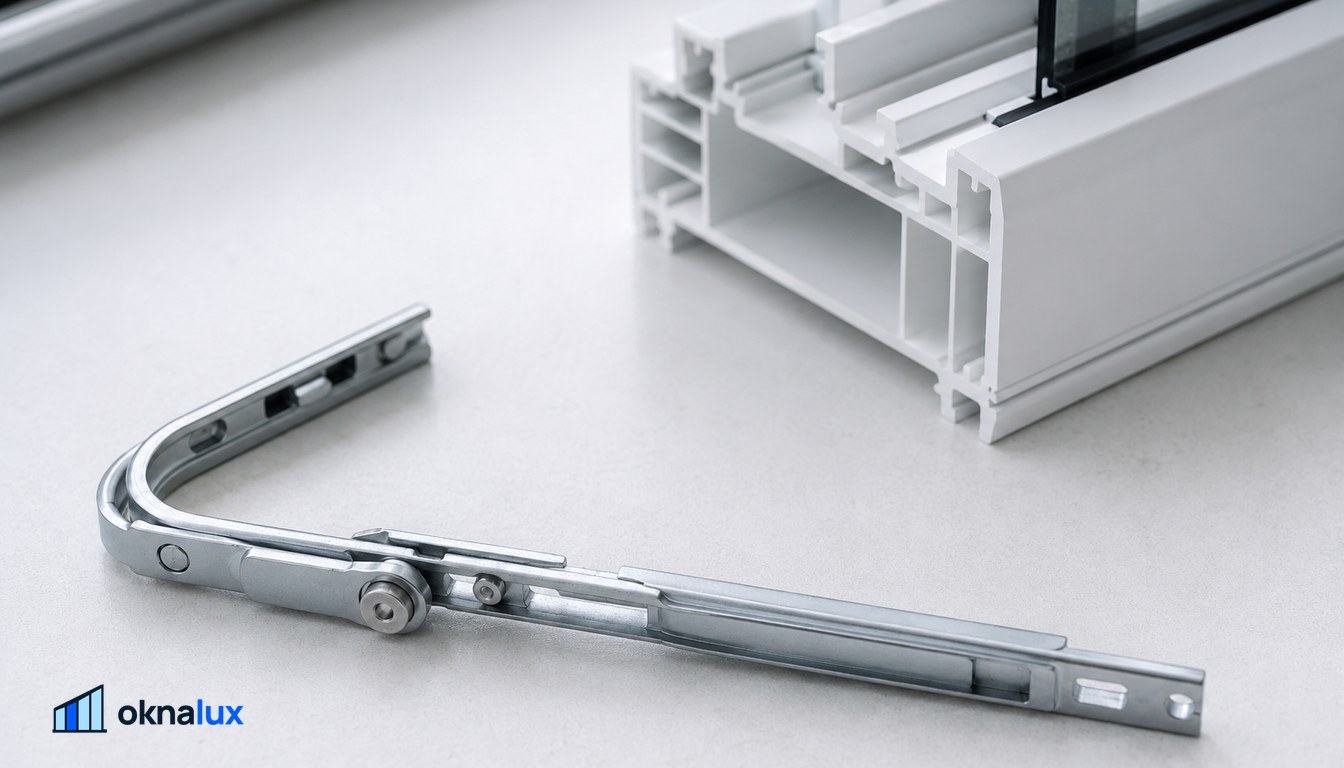

Деталь оконной фурнитуры - угловая передача с изогнутой металлической тягой - лежит на светлом верстаке

Как понять, что дело в ней

Проверка делается при открытой створке. Поворачивайте ручку и смотрите, как ведут себя цапфы по всему периметру.

Что видноЧто это значит
Часть цапф не двигаетсяоборвана или закусила передача
Ручка идёт с хрустомдеформация детали или мусор в фальце
Ручка проворачивается вхолостуюсломан привод или передача
Створка прижата неравномерноконтур работает частично

Частые вопросы

Деталь в углу створки. Она переводит движение запорного контура из вертикального направления в горизонтальное.

От двух до четырёх. По числу углов, где контур меняет направление в типовой поворотно-откидной створке.

Цапфы двигаются с одной стороны. Ручка при этом идёт туго или проворачивается вхолостую, и это первый признак поломки передачи.

Да. Деталь меняется в рамках той же марки фурнитуры, без замены всего контура.

Чистить и смазывать. Фальц от мусора, контур раз в год, и не поворачивать ручку силой, если она упирается.
