Термин

Спайдерное крепление

Точечный узел из нержавеющей стали с несколькими лучами, который удерживает углы соседних стеклянных панелей. Основа планарного остекления фасадов без видимых рам.

Спайдер - это кронштейн из нержавеющей стали с двумя, тремя или четырьмя лучами, каждый из которых через шарнирный держатель крепится к углу стеклянной панели. Стекло висит на этих точках, а рамы в привычном виде нет вообще: снаружи видны только тонкие швы между панелями.

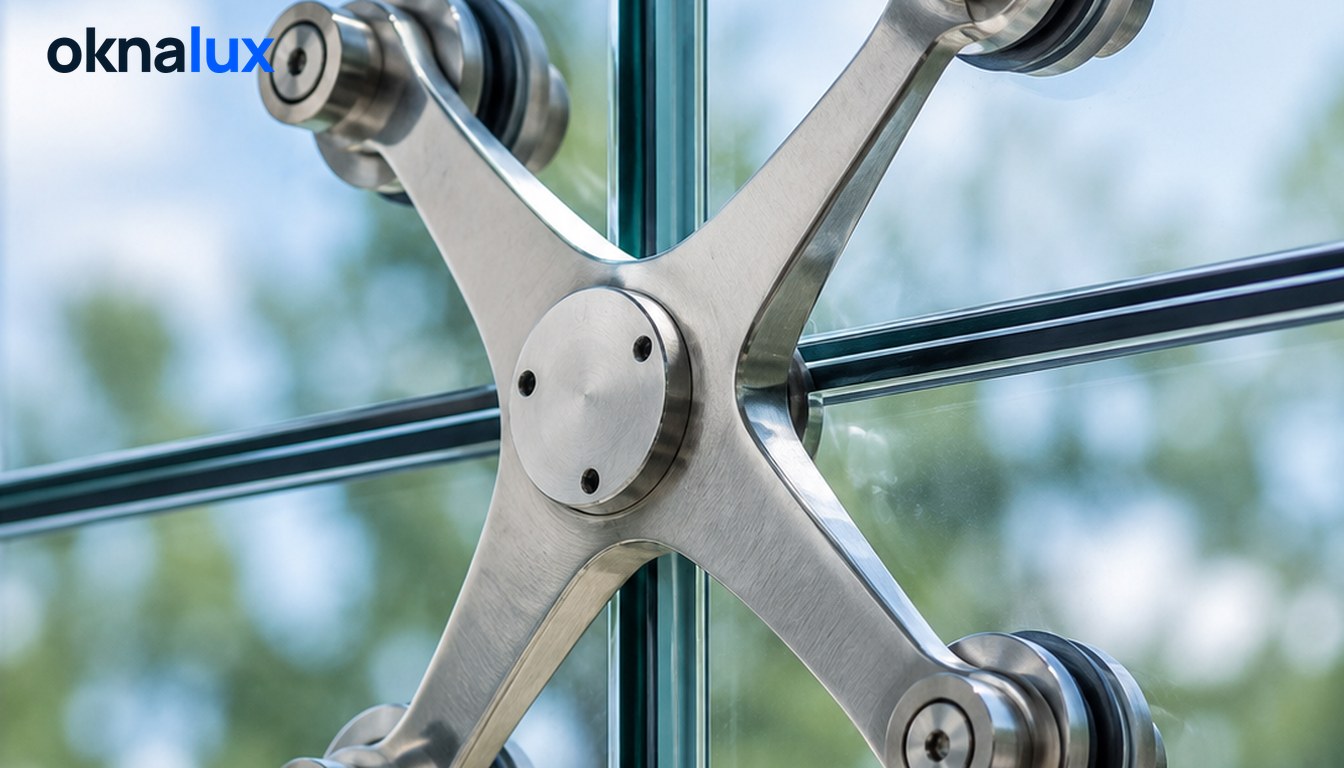

Макро-снимок узла крепления стекла на фасаде: полированный стальной паук с лучами держит углы стеклянных панелей

Где применяют

Ставят их там, где стекло должно быть без видимого металла: фасады атриумов, входные порталы, стеклянные козырьки, внутренние витражи, ограждения. Общее у этих объектов одно - крупные панели и требование к чистоте картины. Таблица показывает, что даёт точечное крепление на каждом из них.

ОбъектЗачем
Фасады атриумовмаксимум света, минимум профиля
Входные порталыэффектный вход без рам
Козырьки из стеклаточечное крепление к тросам и кронштейнам
Внутренние витражилёгкость конструкции
Огражденияв паре с зажимным профилем или вместо него
Почему это дороже обычного витража

Три причины. Стекло. В панель приходят отверстия, поэтому её делают из закалённого стекла или триплекса повышенной толщины. Узлы: каждый спайдер и держатель - это точная нержавеющая деталь, а их на фасаде сотни. Монтаж: панели выставляются по трём осям с точностью до миллиметров, иначе шов «поплывёт» по всей плоскости. Зато результат - фасад, где стекло выглядит сплошным, как в статье фасадное остекление.

Частые вопросы

Кронштейн с лучами. Через шарнирные держатели он берёт на себя углы стеклянных панелей.

Там, где металла в кадре быть не должно: планарные фасады, атриумы, входные порталы, стеклянные козырьки.

Нет. Отверстия делают до закалки. Закалённое стекло сверлить нельзя - лопнет.

Есть. Сквозной металл - мостик холода, поэтому в тёплом контуре спайдеры ставят только по расчёту.

Точками против линии. Спайдер держит углы, профиль - всю кромку. От этого зависит толщина стекла.

Фасадные системы
Планарное и структурное остекление
Алюминиевые конструкции
