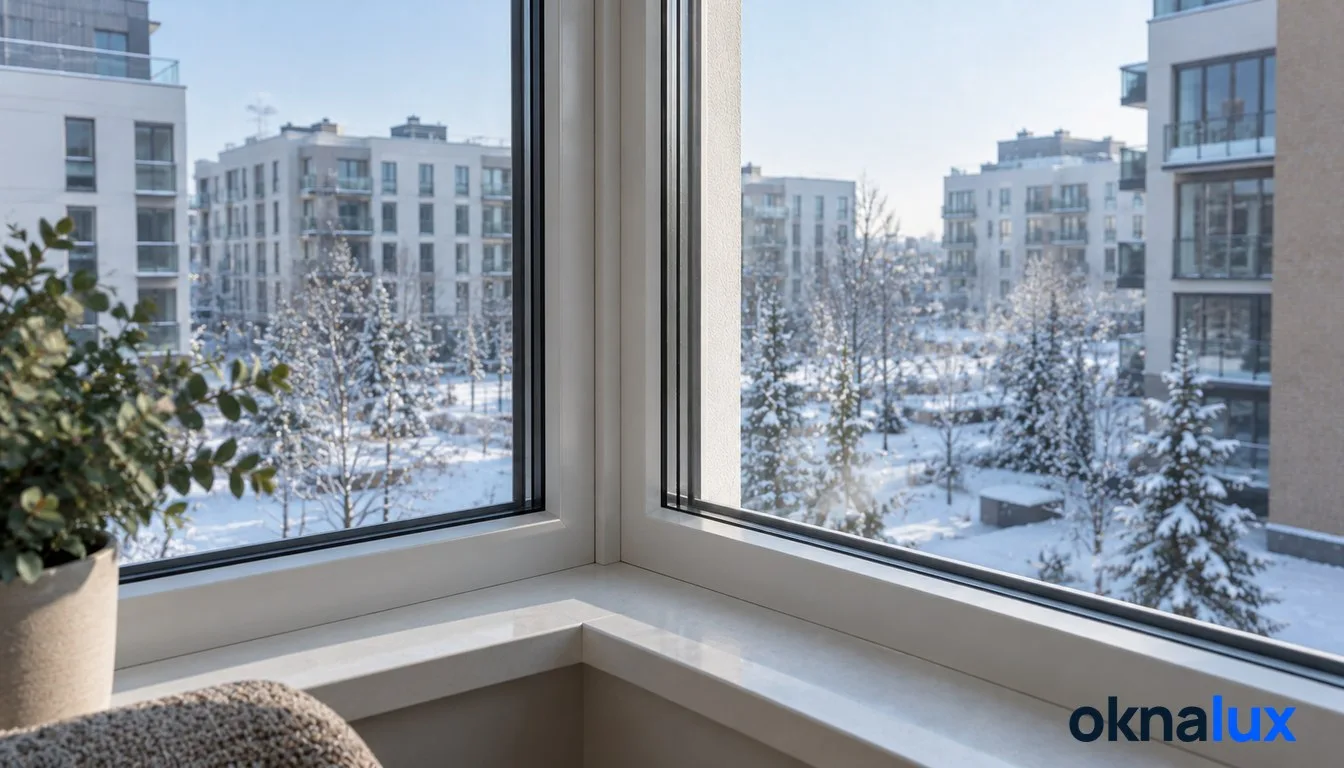

Поворотный профиль соединяет две соседние рамы под изменяемым углом. Рабочий диапазон у большинства систем лежит в пределах 90-180 градусов, у отдельных - от 60. Нужен там, где плита или парапет отходят от прямого угла, а обычный соединительный профиль держит только жёстко заданный угол, чаще всего 90 градусов.
Чем отличается от соединительного
Разница всего в одном свойстве. Она определяет и цену, и порядок замера. Соединительный профиль рассчитан на жёсткий угол и ставится там, где геометрия предсказуема. Поворотный настраивается по факту, поэтому его закладывают тогда, когда угол проёма заранее неизвестен и снимается прямо на объекте.
| Признак | Соединительный | Поворотный |
|---|---|---|
| Угол | фиксированные 90° или 135° | изменяемый в диапазоне |
| Где применяют | прямые стыки, наращивание | эркеры, непрямые углы плиты |
| Замер | по габаритам | с фиксацией фактического угла |
| Стоимость | ниже | выше |
Где применяется
Три типовых случая. Все три объединяет одно: соседние плоскости сходятся не под прямым углом. Первый - эркерное окно, где секции стоят под 135 или 150 градусов. Второй - балкон с непрямоугольной плитой, включая сапожок и трапецию. Третий - остекление веранды или беседки многоугольной формы. Угол каждый раз свой.
Фактический угол снимают угломером на объекте и записывают в лист замера. Проектные значения серии дома для этого не годятся: реальная плита отличается от чертежа, и конструкция, собранная по чертёжному углу, в проём не встанет. Цифра эта идёт в заказ.
Отдельно проверяют жёсткость. Поворотный узел слабее прямого стыка. Поэтому при большой высоте конструкции в него заводят усилительный вкладыш, а иногда ставят дополнительную стойку. Разбор таких проектов есть в статье остекление балкона нестандартной формы.
Частые вопросы
Угловая стойка с настройкой. Профиль, соединяющий две рамы под изменяемым углом, обычно в пределах 90-180 градусов. Он закрывает стык с обеих сторон и позволяет собрать конструкцию по непрямому проёму.
Соединительный держит фиксированный угол, чаще всего 90 или 135 градусов. Поворотный настраивается на фактический угол, снятый на объекте.
На непрямых углах. В эркерах, на балконах с непрямоугольной плитой и при остеклении многоугольных веранд и беседок. То есть везде, где соседние плоскости сходятся не под прямым углом.
Проект и стройка расходятся. Фактическая плита отличается от чертежа на два-пять градусов. На практике это обычное дело. Конструкция, собранная по проектному углу, в реальный проём не встаёт.
Он слабее прямого стыка, поэтому при большой высоте в профиль заводят усилительный вкладыш, а в широких конструкциях добавляют опорную стойку. Считают это на стадии заказа.
