Фрамужный механизм - ручной открыватель для верхней откидной створки, до которой не дотянуться. Он собран из 3 узлов. Внизу на раме стоит ручка, вдоль профиля идёт тяга, а наверху рычажные ножницы откидывают фрамугу внутрь и держат её в нужном положении. Электричество ему не нужно, кабель тянуть не придётся, и проветривать комнату с высоким потолком можно стоя на полу, без стула и без стремянки у подоконника.
Что такое фрамужный механизм и из чего он состоит?

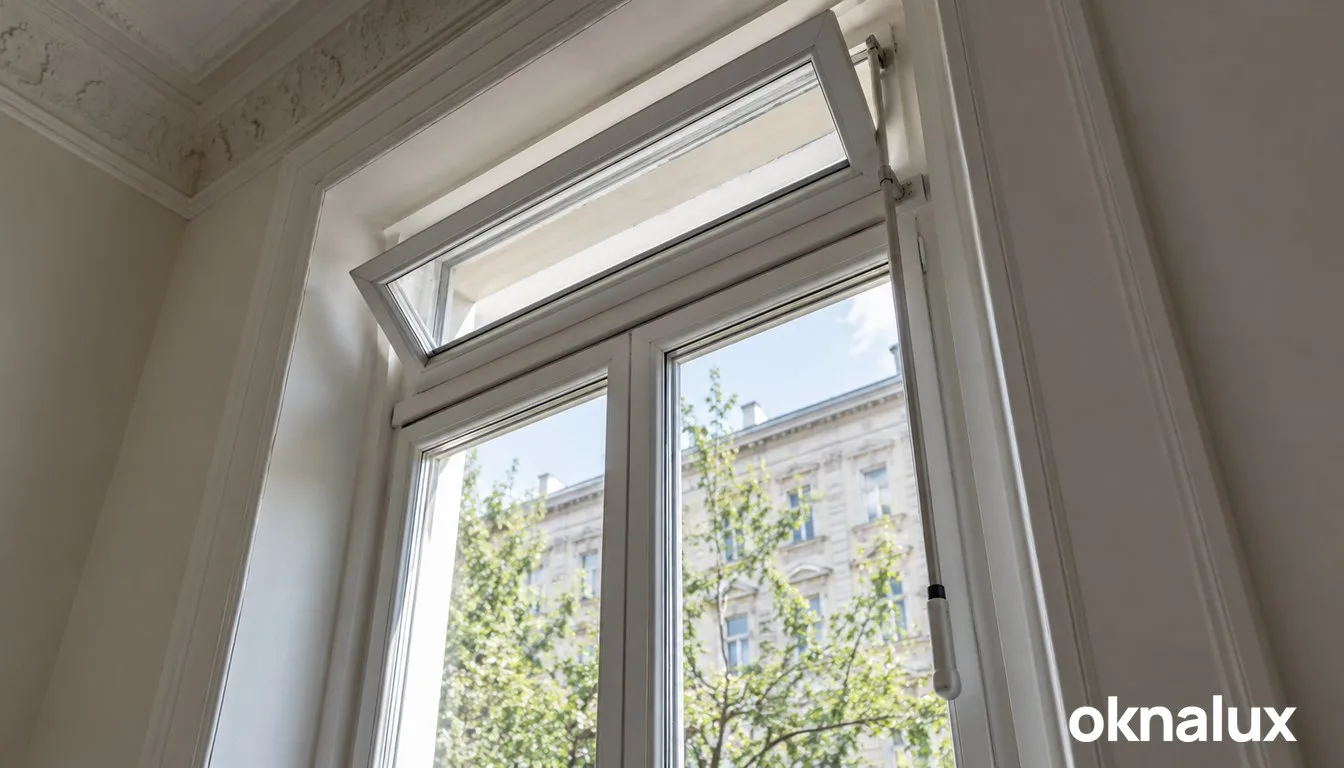

Фрамужный механизм - это рычажная передача от ручки на удобной высоте к верхней створке. Сама фрамуга остаётся обычной откидной секцией над импостом, механизм лишь переносит управление вниз. Поворачиваете ручку, тяга идёт вверх по раме, ножницы раскрываются, и створка откидывается верхом внутрь. Обратный поворот закрывает её и прижимает к уплотнителю.

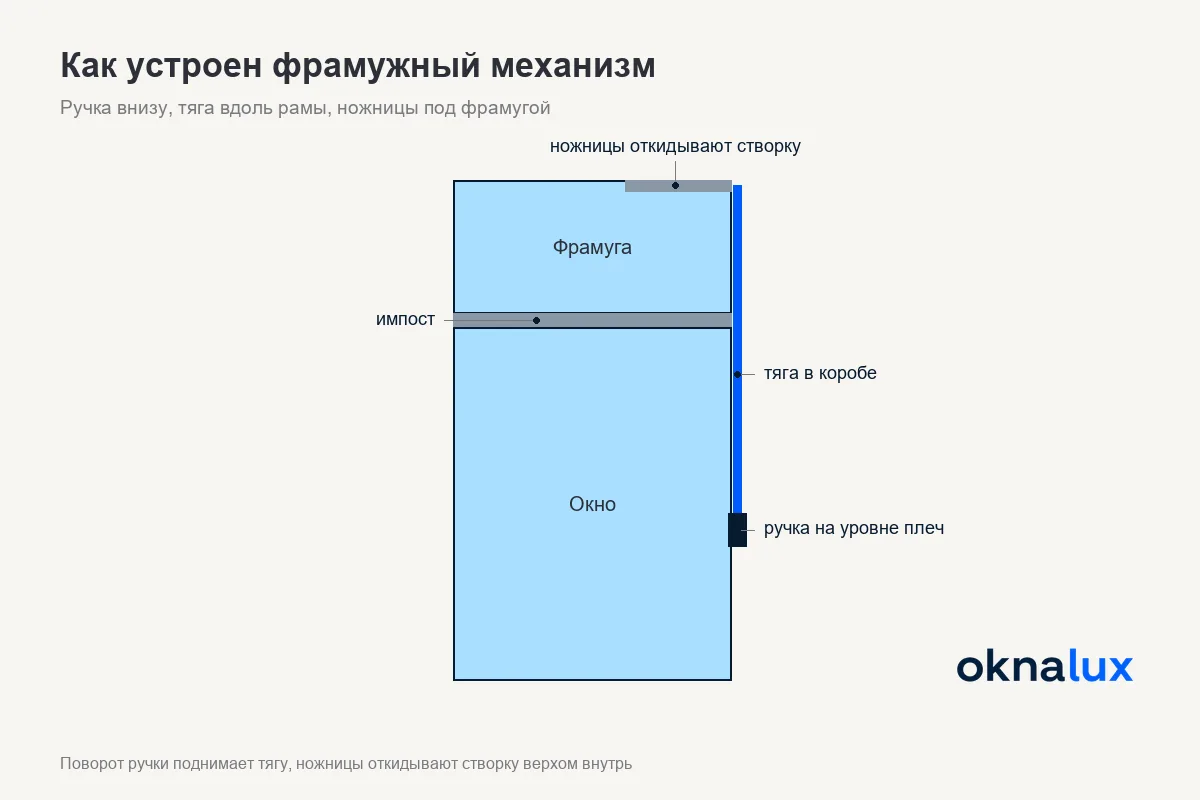

Узлов три. Ручка крепится к раме сбоку или снизу окна. Это рычаг с фиксатором. Тяга бывает жёсткой, это стальная штанга в декоративном коробе, или гибкой, тогда это трос в оболочке, который огибает углы. Наверху стоят ножницы с ограничителем хода. Широкой створке их ставят две пары, по одной у каждого края, иначе её перекашивает при открывании.
Комплект собирают под конкретное окно. Длину тяги считают от ручки до верха рамы, число ножниц определяют по ширине фрамуги, а цвет короба подбирают под профиль, белый или под ламинацию. Механизмы для пластиковых окон ОкнаЛюкс собрал в разделе Дистанционное открывание фрамуги, и к нему стоит заглянуть до замера, чтобы заранее решить, где будет стоять ручка.
Когда хватает ручной тяги, а когда ставят электропривод?
Ручной тяги хватает, когда фрамуга одна или их две-три в комнате и открывают их пару раз в день. Ручка под рукой. Питание не нужно. Привод выбирают, когда створок много, они стоят очень высоко во втором свете или окно должно открываться само по таймеру, датчику влажности или сигналу дымоудаления.
| Что сравниваем | Ручной механизм | Электропривод |
|---|---|---|
| Чем открывают | ручкой на раме | кнопкой, пультом, датчиком |
| Питание | не нужно | кабель к каждой створке |
| Когда закладывают | при заказе или после | лучше при заказе окна |
| Где уместен | квартира, лестница, класс | второй свет, кровля, много фрамуг |
Вес тоже влияет на выбор. Фрамуга 1200×600 мм весит около 20 кг, и для такой створки подбирают ножницы с запасом по нагрузке. Тяжёлый стеклопакет с триплексом тянет механику сильнее, ручку крутить труднее, а на большой высоте длинная тяга начинает пружинить. Про моторы, их усилие и ход штока рассказывает термин электропривод фрамуги, а сравнение готовых решений собрано в статье окна с электроприводом.
Есть и совсем простые варианты. Съёмный шест с крючком. Цепочка или шнур на старых деревянных рамах. Шест дешевле любого механизма, но им неудобно прижимать створку обратно, а в детской комнате его приходится прятать. Для двусветной гостиной, где до фрамуги несколько метров, ручная тяга обычно уже не подходит, и такие проёмы разобраны в статье второй свет.
Как понять, что механизм фрамуги неисправен?
Неисправность видна по ручке и по прижиму. Признаков три. Ручка проворачивается без отклика, значит тяга соскочила с узла или лопнул трос. Створка открывается рывками или застревает на полпути, значит в коробе мешает грязь или погнулась штанга. Фрамуга закрыта, но сверху тянет холодом, значит ножницы больше не дожимают створку к раме.
Ножницы держат вес фрамуги в открытом положении и не рассчитаны на лишнюю нагрузку. Если створка заела, её не тянут вниз рукой и не поджимают шваброй: так гнут рычаги и срывают крепление ножниц к раме.
Большую часть таких поломок чинят без замены окна. Тягу ставят на место, трос меняют, ножницы регулируют или меняют целиком, если разбиты шарниры. Раз в год движущиеся части протирают и смазывают, как обычные ножницы створки поворотно-откидного окна, а если по верху всё равно дует, проверяют ещё и уплотнитель, потому что резина под фрамугой стареет так же, как на основной створке, и одной смазкой механизма прижим уже не вернуть.
Детали ставят той же системы. Узлы разных производителей между собой не стыкуются, поэтому мастер сначала смотрит маркировку на ножницах и на корпусе ручки, а потом заказывает запчасть. В детской ручку тяги иногда ставят выше, чтобы ребёнок не открывал фрамугу сам, а угол откидывания дополнительно держит ограничитель открывания, который не даст створке распахнуться шире заданного.
Перед заказом механизма на новое или готовое окно полезно выписать пять вещей:
- высоту от пола до места, где удобно взять ручку;
- ширину фрамуги, от неё зависит число пар ножниц;
- стеклопакет, обычный он или тяжёлый с триплексом;
- цвет профиля, чтобы короб тяги не выделялся на раме;
- откидная ли фрамуга сейчас или глухая.
Частые вопросы
Ручной открыватель высокой откидной фрамуги. Ручка стоит внизу на раме, тяга вдоль профиля передаёт её поворот ножницам наверху, и створка откидывается внутрь без стремянки.
Часто можно. Условие одно - фрамуга должна быть откидной, а её фурнитура должна позволять подключить ножницы. Мастер сначала смотрит профиль и петли, потом подбирает комплект по высоте и ширине створки. На глухую фрамугу механизм не ставят: сначала её переделывают в откидную.
Источником силы. Механизм открывают рукой через тягу, ему не нужно питание. Электропривод открывает створку мотором по кнопке, пульту или датчику, но к нему тянут кабель, и закладывать его удобнее при заказе окна.
Там, где её удобно взять стоя на полу, обычно сбоку на раме на уровне плеч. Если в доме маленькие дети, ручку поднимают выше, чтобы они не открывали фрамугу без взрослых.
Чаще всего ослабла или соскочила тяга, и ножницы не дожимают створку. Реже стёрся уплотнитель или погнулся рычаг. Регулировка и смазка обычно возвращают прижим, разбитые ножницы меняют на детали той же системы.
