Фрамуга под шестиметровым потолком атриума. Открыть её руками нельзя - не дотянешься, а проветривать нужно каждый день. Ровно для таких створок и придуманы приводы: моторчик с ходом штока 250-400 мм, который открывает окно по нажатию кнопки или по команде автоматики. В общественных зданиях у него есть и вторая работа, куда серьёзнее проветривания: выпустить дым при пожаре.
Чем цепной привод отличается от реечного?
Механикой хода. Цепной выталкивает створку складной цепью: компактный, почти целиком прячется в раму, и потому его ставят на фрамуги и зенитные фонари. Реечный работает жёсткой зубчатой рейкой. Он сильнее. Корпус крупнее и остаётся на виду, зато такой привод уверенно тянет тяжёлые и широкие створки, с которыми цепной не справится даже в паре. Устройство механизма разобрано в термине Электропривод фрамуги.
Считают вес и ширину створки
От них зависит усилие привода. Ошибка на этом шаге всплывает через год: механизм работает на пределе и выхаживает вместо десяти лет полтора.Выбирают место установки
Сверху, снизу или сбоку. От места зависит, будет ли корпус виден из помещения и каким путём пойдёт кабель до контроллера.Закладывают кабель в проект
Штробу и скрытый канал делают до монтажа окна. Провод, брошенный по стене после отделки, - самая частая претензия к таким системам.Определяют сценарий управления
Выключатель, пульт, погодный датчик или пожарная автоматика. От сценария зависят контроллер и число жил в кабеле.Проверяют степень защиты
Для наружной установки нужен корпус не ниже IP44, иначе первая же гроза выведет электронику из строя.
Какое усилие нужно вашей створке?
Считают по весу и плечу. Фрамуга 1200×600 мм весит около 20 кг. Ей хватит цепного привода на 200-250 Н. Широкая створка витража или стеклопакет с триплексом - это уже реечный механизм от 300 Н, а иногда два синхронизированных привода на одну створку. Запас закладывают всегда: зимой уплотнитель дубеет, и усилие открывания заметно растёт.

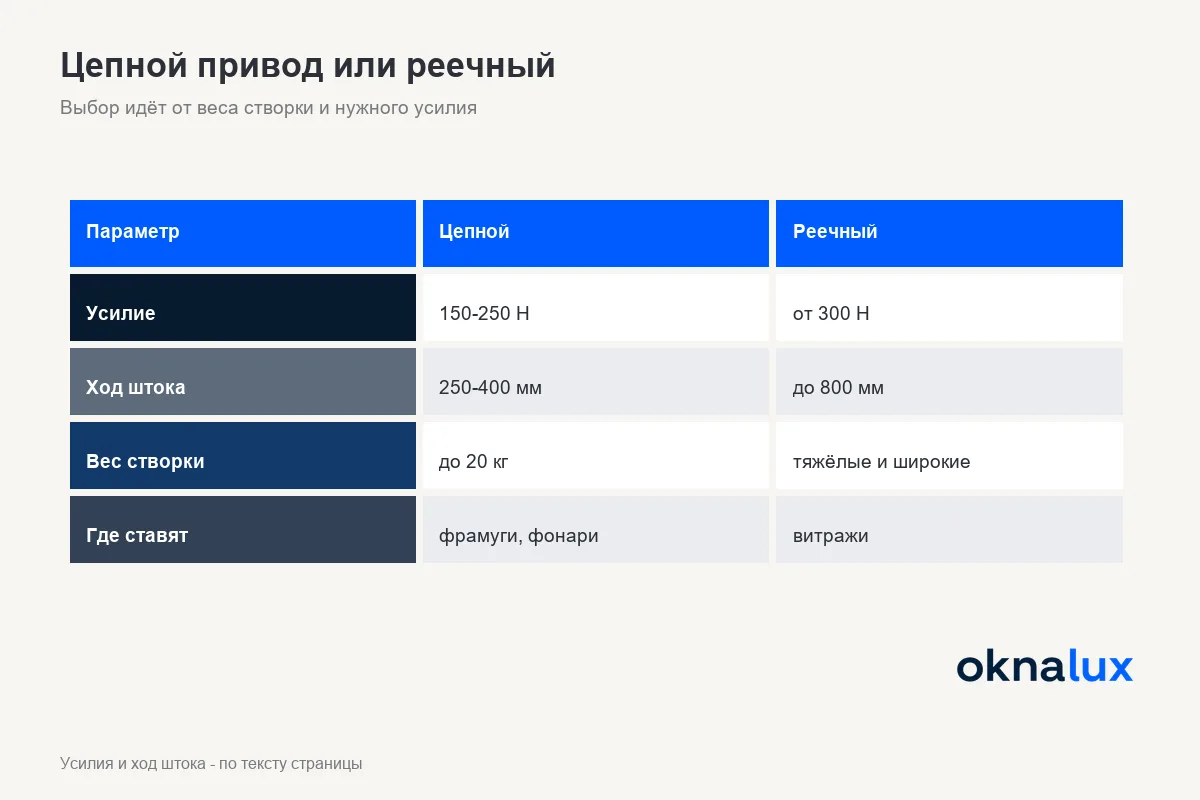

| Параметр | Цепной привод | Реечный привод |
|---|---|---|
| Усилие | 150-250 Н | от 300 Н |
| Ход штока | 250-400 мм | до 800 мм |
| Вес створки | до 20 кг | тяжёлые и широкие |
| Где ставят | фрамуги, фонари | витражи, большие створки |
| Заметность | почти скрыт в раме | корпус на виду |
Зачем электропривод в системе дымоудаления?
Чтобы выпустить дым до приезда пожарных. Горячий дым идёт вверх. В атриумах, на лестничных клетках и в цехах часть остекления работает как дымовой люк: по сигналу автоматики привод раскрывает створку полностью за считаные секунды. Линия у них отдельная, с резервным питанием, и обслуживают её по регламенту вместе с остальной противопожарной автоматикой здания.
Что закладывают в проект до монтажа?
Три вещи. Кабель, сценарий, запас. Кабель тянут скрыто, пока стены открыты и штроба ничего не стоит; сценарий управления определяет контроллер и число жил; запас по усилию страхует от уплотнителя, который на морозе дубеет, держит створку крепче обычного и отбирает у привода лишние десятки ньютонов.
Отдельная строка - протокол. Если створки попадают в контур умных окон, его сверяют до заказа привода, потому что докупать шлюз под чужую шину заметно дороже. В алюминиевых системах привод убирают в камеру профиля, а жёсткая рама держит точку крепления без дополнительного армирования, поэтому алюминиевые окна под автоматику подходят лучше пластиковых.
Частые вопросы
Обычно 10-15 лет при правильном подборе по весу створки. Ресурс считают в циклах открывания, и главный убийца механизма - работа на пределе усилия, когда привод взят впритык.
Не только, но дооснащение выходит хуже заводского. Раму придётся сверлить, кабель вести по стене, а на пластиковой створке ещё и проверять, выдержит ли армирование точку крепления привода.
Створка останется в том положении, в котором её застало отключение. Для систем дымоудаления это недопустимо, поэтому им ставят аккумуляторный блок резервного питания.
Он нужен всюду, где окно может остаться открытым без присмотра. Датчик подаёт команду на закрытие при первых каплях, и это дешевле, чем сушить откосы и подоконник после летней грозы.
Чаще всего 24 вольта постоянного тока через блок питания. Есть модели на 230 В, но низковольтные безопаснее и проще вписываются в системы автоматизации здания.
