Где встречается кровля из стекла

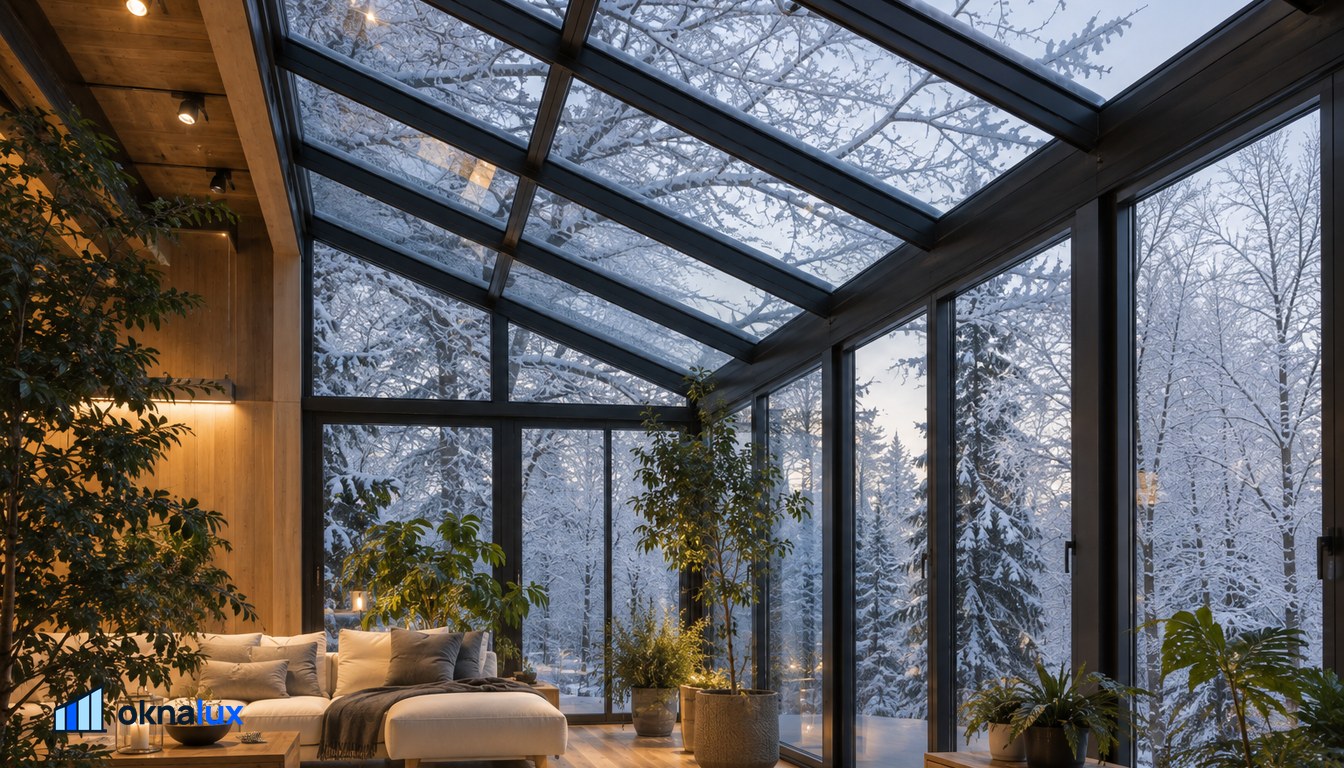

Четыре типовых случая: зимний сад при доме, световой фонарь над холлом или лестницей, козырёк над входом и кровля террасы. Инженерия у них общая, различается масштаб: козырёк - это два кронштейна и лист триплекса, зимний сад - полноценная кровельная система с водоотводом и расчётом.
Из чего состоит конструкция
Несущий каркас - алюминиевые стойки и ригели с терморазрывом для тёплых помещений. На них через уплотнители и прижимные планки ложатся стеклопакеты. Отдельный разбор - в материале Стеклянный пол. Каждый узел дренируется: влага, попавшая под планку, выводится наружу по каналам профиля, а не капает в помещение.
| Элемент | Требование | Почему |
|---|---|---|
| Нижнее стекло пакета | только триплекс | при разрушении осколки держит плёнка - ничего не падает вниз |
| Наружное стекло | закалённое 6-8 мм | держит град, ветки, точечный удар |
| Угол ската | от 7°, лучше 15-30° | самоочистка водой и сход снега |
| Каркас | стоечно-ригельная система | стекло работает на изгиб, рамная схема не тянет |
| Водоотвод | желоба в профиле | конденсат и протечки уходят наружу |
Три вопроса, которые решают на проекте
Стеклянная кровля прощает мало ошибок, и все они закладываются на стадии проекта: снег, перегрев и конденсат нельзя «дорешать» после монтажа. Поэтому три вопроса ниже задаются до подписания договора - и по ответам сразу видно уровень подрядчика.
Снег: сколько ляжет и как сойдёт
Пологая кровля копит сугроб во всю площадь, крутая сбрасывает его на дорожки - тогда планируют зоны схода или снегозадержание. Расчёт по снеговому району обязателен.
Перегрев: лето под стеклом
Кровля на юг без защиты превращает помещение в духовку - логика та же, что у окон на солнечную сторону. Работают мультифункциональное стекло, наружные маркизы и люки с электроприводом для сброса горячего воздуха.
Конденсат: куда денется влага
Тёплый влажный воздух поднимается к самому холодному месту - кровле. Нужны продуманная вентиляция и, на ответственных объектах, стекло с подогревом против наледи по кромке.
Кровельное стекло рассчитано на распределённую нагрузку снега, а не на точечную - ботинок монтажника. Обслуживание ведут с лестниц, вышек или трапов, опирающихся на каркас. Если по кровле нужно ходить регулярно, это закладывается в проект отдельно: усиленное стекло и расчёт на точечную нагрузку.
Уход: реже, чем кажется
При угле от 15 градусов дождь смывает пыль сам, помогает и то, что грязь не задерживается на гладком стекле. Реальный уход - раз-два в год: промыть желоба водоотвода, проверить уплотнители, убрать наросший у кромки мох в тенистых местах. Мыть кровлю зимой и сбивать наледь механически нельзя - лёд уходит сам или с подогревом стекла.
Источники
- СП 20.13330 - нагрузки и воздействия (снеговые районы).
- ГОСТ 30698-2014. Стекло закалённое; ГОСТ 30826-2014. Стекло многослойное.
- Проекты зимних садов и световых фонарей ОкнаЛюкс: 20 лет практики.
Частые вопросы
Пакет с закалённым наружным стеклом 6-8 мм и триплексом снизу: закалка держит удар, плёнка триплекса не даёт осколкам упасть в помещение.
Минимум 7 градусов, комфортно 15-30. Вода уходит сама, снег сходит, стекло самоочищается дождём.
Да. При расчёте под снеговой район. Для Москвы это 1,5 кПа. Форма кровли и соседние стены учитываются - у стен наметает мешки снега.
Штатно нет. Стекло рассчитано на распределённый снег, а не на точечный шаг. Обслуживание - с трапов и вышек, либо усиленное стекло по отдельному расчёту.
Без защиты - будет. Ставят мультифункциональное стекло, наружные маркизы и вентиляционные люки с приводом для сброса горячего воздуха.
