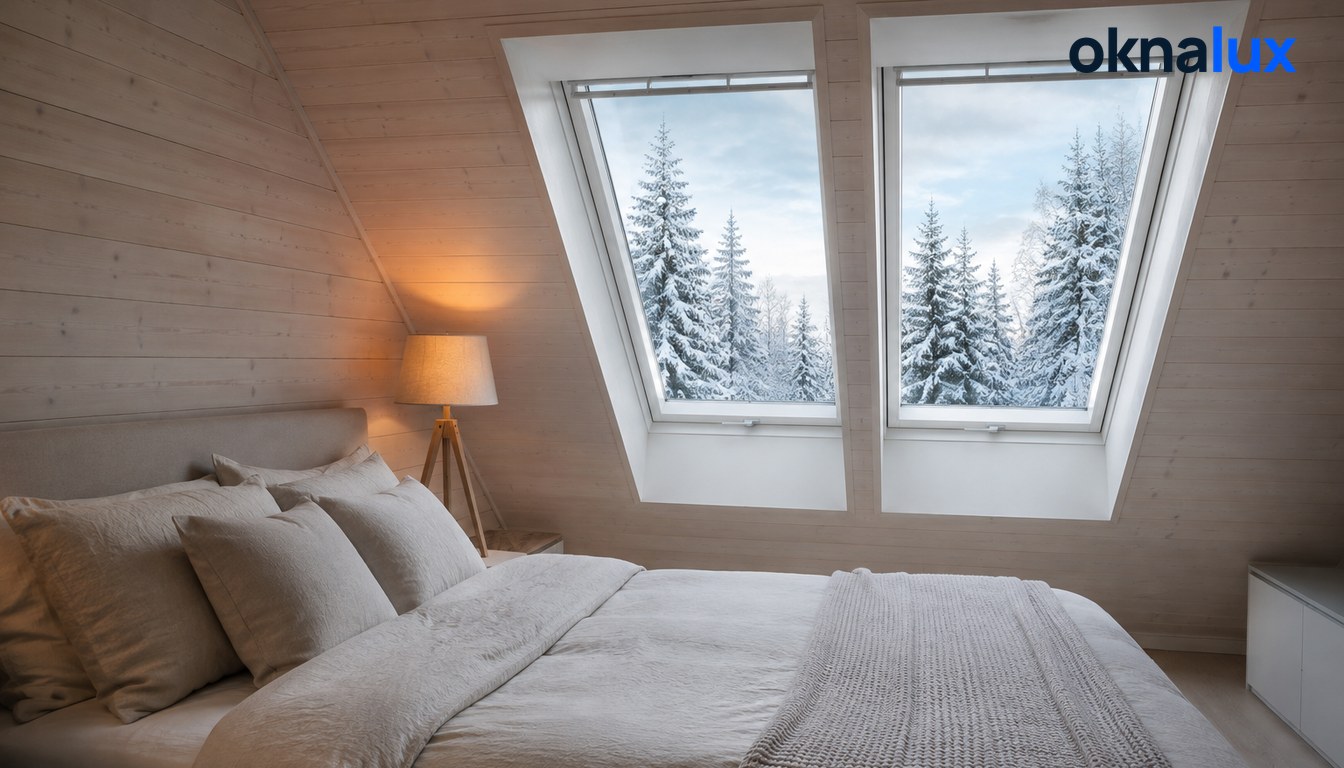

Чем мансардное окно отличается от обычного
Наклоном и тем, что вокруг него не стена, а кровельный пирог. Рама наклонена, значит на стекло давит снег и по нему стекает талая вода. Створка обычно открывается по центральной оси - поворачивается вокруг горизонтальной оси в середине рамы, чтобы её можно было достать рукой и вымыть снаружи, не выходя на крышу. Внешнее стекло делают закалённым, а внутреннее часто триплексом: при ударе сверху оно не должно осыпаться на кровать.
| Параметр | Вертикальное окно | Мансардное окно |
|---|---|---|
| Что вокруг | стена, четверть проёма | кровельный пирог, стропила |
| Нагрузка сверху | ветровая | ветровая плюс снеговая |
| Открывание | поворотно-откидное | по центральной или приподнятой оси |
| Внешнее стекло | обычное или энергосберегающее | закалённое, часто с упрочнением |
| Главный риск | продувание по притвору | протечка по примыканию |
Как устроен узел: что реально держит воду
Держит воду не рама, а оклад - набор металлических фартуков, которые заводят под кровельное покрытие сверху и на покрытие снизу. Логика простая: вода всегда должна идти поверх нижнего элемента и под верхний. Ниже оклада работает второй контур - дренажный жёлоб, отводящий конденсат и подкровельную влагу в сторону от проёма.
Гидроизоляция
Плёнку подрезают и заводят на раму, а не обрывают у края проёма: иначе конденсат с плёнки капает в утеплитель.
Оклад по типу кровли
Для профилированной черепицы и для гладкой кровли оклады разные по высоте волны - подбирают по покрытию, а не «универсальный».
Теплоизоляционный контур
Готовый утеплённый короб по периметру рамы. Он убирает мостик холода там, где стропила подходят к раме.
Пароизоляция изнутри
Замкнутый контур с проклейкой к раме, иначе тёплый влажный воздух комнаты уходит в утеплитель.
Откосы под правильными углами
Сверху горизонтально, снизу вертикально - это не эстетика, а условие, чтобы тёплый воздух от радиатора омывал стекло.
На какой высоте ставить мансардное окно
Нижний край обычно располагают в 90-120 см от пола, верхний - не ниже 180-200 см. Логика в двух вещах: снизу должно оставаться место для радиатора и подоконной зоны, сверху рукоятка должна оставаться в пределах досягаемости. Чем меньше угол ската, тем длиннее приходится делать окно, чтобы получить тот же обзор: при 45° и 20° одинаковую картинку дают разные размеры. Если стекло нужно поставить вертикально, во фронтоне со своей крышей, это слуховое окно.
Второй ориентир касается числа окон. Два узких окна дают более ровный свет, чем одно широкое той же площади, и распределяют нагрузку между стропилами - широкое окно чаще требует разреза стропильной ноги и усиления.
Почему мансардное окно течёт и потеет
Разберём отдельно, потому что это две разные проблемы, которые часто путают между собой. Протечка - это вода снаружи, конденсат - это влага изнутри. Диагноз ставят по времени: течёт в дождь и в оттепель - примыкание; мокро в мороз при сухой погоде - конденсат.
| Симптом | Что это | Что делать |
|---|---|---|
| Мокро в дождь, потёк по откосу | оклад или гидроизоляция | вскрывать примыкание |
| Капли в оттепель, зимой | лёд в жёлобе, снежный мешок | чистить снег, проверить дренаж |
| Влага по низу стекла в мороз | конденсат, см. точка росы | отопление под окном, проветривание |
| Тёмные пятна на откосах | пароизоляция негерметична | восстановить контур изнутри |
| Иней по периметру рамы | мостик холода в узле | утеплённый короб по контуру |
Выше окна на скате всегда образуется скопление снега, которое подтаивает от тёплого стекла и намерзает у верхнего фартука. Именно там рождается большинство «протечек» - на самом деле это лёд, который поднял воду выше линии нахлёста. Лечится не герметиком, а порядком: чистить скат выше окна, не блокировать вентзазор кровли и не ставить окно вплотную к коньку или к ендове. Подробнее про поведение конструкций под снегом - в статье остекление теплицы.
Что выбрать: поворотное, приподнятое или карнизное
Тип открывания определяет, как вы будете жить с окном каждый день. Поворотное по центральной оси дешевле и позволяет мыть стекло снаружи, но створка в открытом виде делит проём пополам. Приподнятая ось даёт полный проход головы под створкой - это выбор для низких скатов. Карнизный элемент - вертикальная вставка под наклонным окном, она превращает окно в панорамный выход к полу.
| Тип | Кому подходит | Ограничение |
|---|---|---|
| Поворотное по центру | стандартная мансарда, скат 20-65° | створка мешает у самого окна |
| С приподнятой осью | высокие люди, низко посаженное окно | дороже, сложнее фурнитура |
| Сервисно-эвакуационное | выход на кровлю, нормы безопасности | тяжелее, крупнее узел |
| С карнизным элементом | вид на участок сидя и стоя | дороже, больше теплопотерь |
| Мансардный балкон | верхняя створка откидывается козырьком | требует усиления стропил |
Что делать с солнцем и жарой
Мансардное окно смотрит в небо, поэтому летом через него приходит существенно больше тепла, чем через вертикальное той же площади. Работают три средства, и порядок между ними важен: сначала наружная маркиза или рулонная штора снаружи, потом солнцезащитное стекло или мультифункциональное, и только потом внутренние шторы, которые греются сами и отдают тепло в комнату.
- Наружная маркиза снимает основную часть солнечной энергии до стекла.
- Мультифункциональный стеклопакет работает круглый год и не требует обслуживания.
- Внутренняя затемняющая штора решает вопрос сна, а не перегрева.
- Приточный клапан в раме или приточный клапан на окно в соседней комнате снимает духоту.
Уход: что делать раз в сезон
Мансардное окно требует больше внимания, чем вертикальное, просто потому что на нём лежит улица. Весной и осенью проходят по одному списку: очистить дренажные каналы от хвои и листвы, промыть уплотнитель мыльным раствором, смазать петли и запор, проверить, не отошёл ли верхний фартук. Про общий график ухода - в статье обслуживание окон по сезонам, а про смазку и регулировку узлов - в ремонте пластиковых окон.
Источники
- СП 17.13330.2017. Кровли: узлы примыканий и водоотвод.
- СП 20.13330.2016. Нагрузки и воздействия: снеговые нагрузки на покрытия.
- ГОСТ 23166-2024. Блоки оконные и балконные. Общие технические условия.
- СП 50.13330.2024. Тепловая защита зданий: требования к сопротивлению теплопередаче.
Частые вопросы
90-120 см от пола. Верхний край не ниже 180-200 см, чтобы ручка оставалась в пределах руки.
Течёт примыкание. Оклад, гидроизоляция или лёд в снежном мешке выше окна - само окно почти никогда.
Изделие - да, узел - нет. Примыкание и пароизоляцию делают строго по инструкции производителя: именно на них приходятся протечки.
Закалённое снаружи, триплекс внутри. Плюс энергосберегающее или мультифункциональное напыление от перегрева.
Десятая часть площади пола. Два узких окна дают более ровный свет, чем одно широкое той же площади.
