Можно ли сверлить оконную раму под трассу
Нет, и причин три. ПВХ-профиль внутри разделён на камеры, в силовой камере стоит стальной усилитель, и отверстие диаметром 45-55 мм под трассу перерезает и то и другое. Жёсткость рамы падает, через камеры начинает идти холод, а производитель снимает гарантию: это уже вмешательство в конструкцию.
Сквозное отверстие в раме - самая частая причина отказа по гарантии из тех, что связаны не с эксплуатацией, а с чужой работой. Формально это повреждение изделия, и спорить тут не о чем.
Исключение одно. Специальные проходные муфты в глухой части конструкции у некоторых алюминиевых систем, но и они закладываются на этапе проекта, а не сверлятся по месту.
Где правильно выводить трассу
В стене, сбоку или снизу от проёма, с отступом от рамы. Отступ нужен, чтобы не задеть анкерные пластины и крепёж, а также чтобы отверстие не попало в зону монтажного шва: пробитый шов начинает продувать по всему периметру. Бурят с улицы или изнутри. Важен уклон: канал ведут с небольшим наклоном наружу, чтобы по нему не затекала дождевая вода.
| Место вывода | Оценка | Комментарий |
|---|---|---|
| Стена сбоку от проёма, отступ 150-200 мм | рабочий вариант | не задевает крепёж и шов |
| Стена под подоконником | допустимо | удобно для трассы, но сложнее уклон дренажа |
| Через оконный профиль | нельзя | режет армирование, снимает гарантию |
| Через откос | нельзя | попадает в монтажный шов |
| Через стеклопакет | нельзя | пакет герметичен, отверстие его убивает |

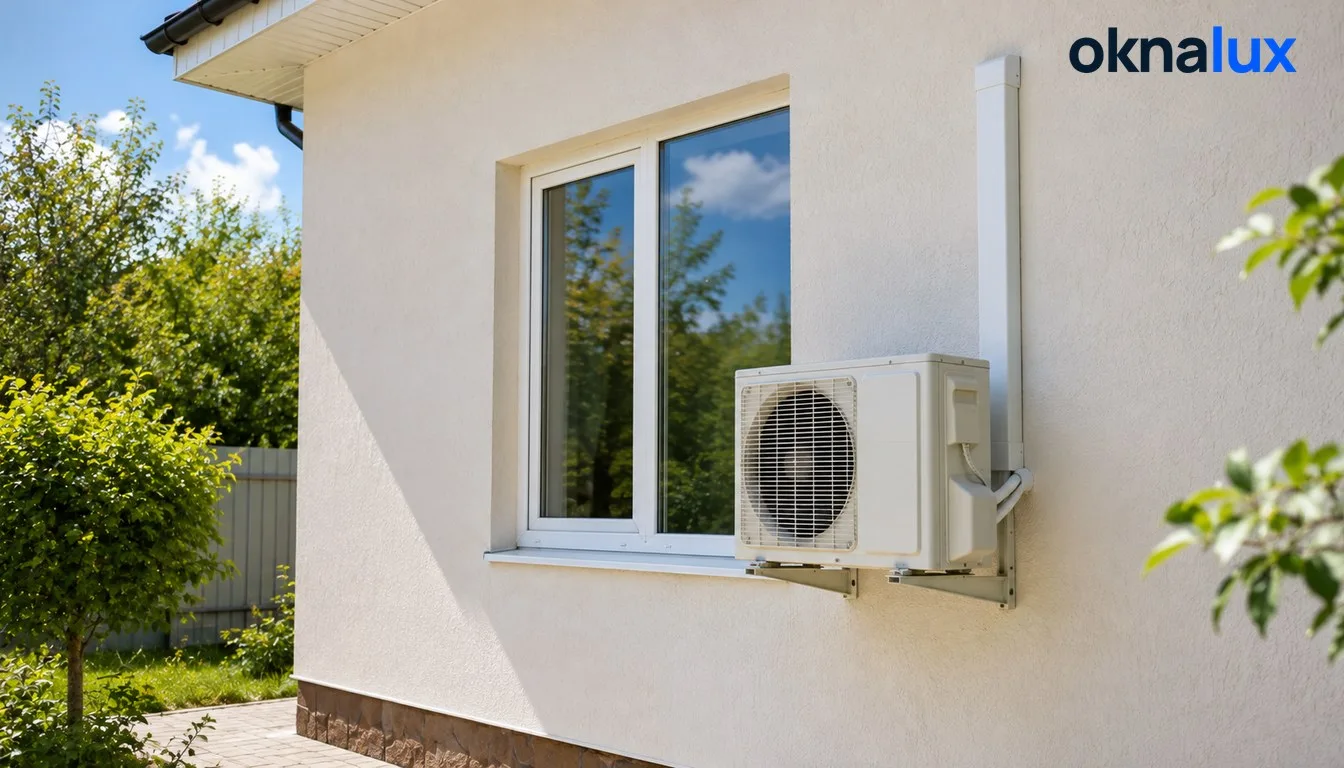

Как разместить наружный блок относительно окна
Разводят три вещи. Доступ для обслуживания, шум и капающий конденсат - их и разносят по разным сторонам проёма. Блок ставят сбоку от окна на кронштейнах, а не прямо над ним и не под самым отливом. Если блок висит выше окна, конденсат и талая вода полетят на стекло, и летом на нём будут разводы, а зимой наледь на отливе.
Сбоку, а не сверху
Смещение на 400-600 мм от края проёма убирает и капель, и шум прямо у створки.
Доступ для сервиса
Блок должен обслуживаться без вылезания в открытую створку: это требование безопасности.
Дренаж
Трубку выводят в ливнёвку или в отдельный слив, а не на фасад и не на соседский подоконник.
Зазор от стены
100-150 мм для циркуляции воздуха, иначе блок работает с перегрузкой.
Что делать, если окна ещё не заказаны
Тогда всё решается проще и дешевле. На замере говорят, что планируется кондиционер, и конструкцию проектируют с учётом этого: глухая часть в нужном месте, импост смещён, отверстие в стене под трассу заложено заранее. В новостройке без отделки трассу вообще удобно прокладывать до монтажа окон.
Если окна уже стоят, работает обратный порядок: сначала бурят стену, потом закрывают отверстие декоративной накладкой и герметиком. Через раму - не вариант ни при каких сроках.
Кондиционер и проветривание: что важно знать
Свежего воздуха он не даёт. Кондиционер воздух с улицы не приносит. Он гоняет тот же комнатный. Поэтому при закрытых окнах и работающем сплите падает не температура, а качество воздуха: растёт углекислый газ, сохнет слизистая. Правильная связка - кондиционер плюс контролируемое проветривание через приточный клапан или через микропроветривание створки.
Отдельный эффект летом даёт стекло. Мультифункциональный стеклопакет отражает часть солнечного тепла, комната греется медленнее, и кондиционер работает короткими циклами вместо непрерывного. Величину этого эффекта показывает солнечный фактор: чем он ниже, тем меньше тепла проходит внутрь. А самый сильный результат даёт затенение снаружи, до стекла: маркиза над южным окном снимает нагрузку лучше любой плёнки изнутри.
Нужно ли согласовывать блок на фасаде
Формально да. В большинстве районов Москвы наружный блок на фасаде жилого дома формально относится к изменению внешнего облика здания, и правила благоустройства требуют размещать его по утверждённой схеме: на лоджии, в специальной нише или на дворовом фасаде. На практике претензии редки. Но два случая опасны всегда: дом-памятник и фасад, выходящий на улицу в центре города.
Логика здесь та же, что и в согласовании остекления балкона: всё, что видно с улицы, относится к общему имуществу и регулируется правилами дома. Проще выяснить это в управляющей компании за один звонок, чем демонтировать блок по предписанию.
Типовые ошибки, которые видно на фасаде
Их видно с тротуара. Блок висит прямо над окном, и по стеклу идут потёки. Дренаж выведен на фасад, и под ним растёт зелёная полоса. Трасса проложена через раму, и в отчёте сервиса стоит отказ по гарантии. Кронштейны закреплены в облицовку, а не в несущий слой, и через пару сезонов блок начинает вибрировать вместе с фасадом.
Источники
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха»
- ГОСТ 30674-99 «Блоки оконные из поливинилхлоридных профилей»
- ГОСТ 30971-2012 «Швы монтажные узлов примыкания оконных блоков к стеновым проёмам»
- Правила благоустройства городов в части размещения оборудования на фасадах
