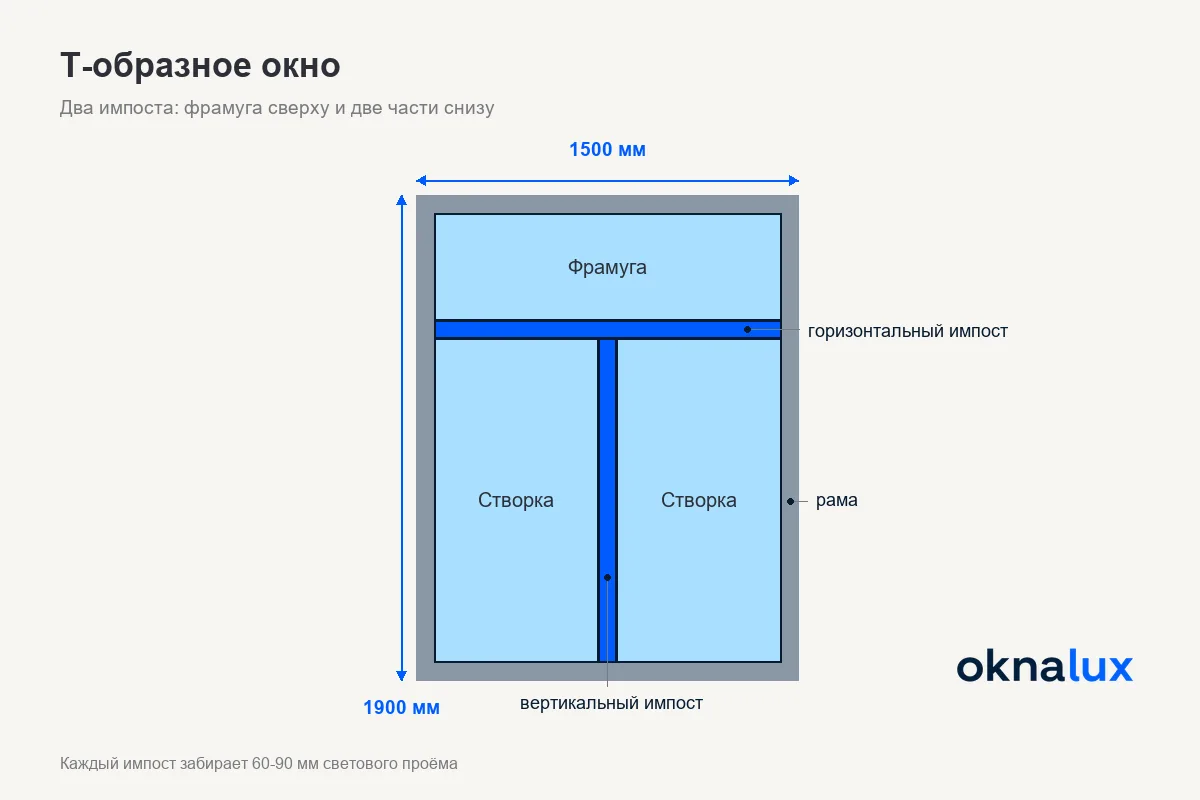

Т-образное окно - это окно, в котором две перекладины рамы складываются в букву Т. Горизонтальная отрезает сверху фрамугу во всю ширину, вертикальная опускается от неё и делит низ на две части. Схема старая. В сталинках окна начинаются от 1500 × 1900 мм, и такое деление досталось им ещё от деревянных рам; сегодня его заказывают по той же причине, когда проём слишком высок для одной створки. Каждая перекладина забирает 60-90 мм светового проёма, зато створки остаются в рабочих размерах и не провисают через пару сезонов.
Что значит Т-образное окно и из чего оно состоит?
Это окно с двумя неподвижными стойками внутри рамы, которые вместе рисуют букву Т. Горизонтальная перекладина отделяет сверху фрамугу, вертикальная идёт от неё вниз и делит нижнее поле пополам или в другой пропорции. Перекладины называются импостами. Название дано по рисунку рамы, поэтому одна и та же схема встречается в пластике, алюминии и дереве.
Слово путают с двумя соседними терминами. Импост - одна деталь, стойка или перекладина, и о её армировании и работе под ветром рассказывает отдельная страница. Фрамуга - только верхняя секция. Т-образное окно собрано из обоих: два импоста, фрамуга и два нижних поля. Бывает и обратная путаница. Иногда Т-профилем в разговоре зовут сам импост, за форму сечения, поэтому заказ надёжнее сверять по эскизу с размерами каждого поля.
Схема не привязана к системе профиля. Её собирают из любой пластиковой серии, например Пластиковые окна Novotex Techno 70, из тёплого алюминия и из клеёного бруса. От профиля зависит другое. Ширина перекладин, жёсткость армирования и предельные размеры створок у каждой системы свои, и их проверяют в расчёте до того, как раму пустят в работу.
Зачем окну фрамуга сверху и где ставят Т-образные окна?
Фрамуга нужна, когда окно выше, чем может удержать одна створка. Поворотно-откидная створка ПВХ выше 2400 мм выходит за предел большинства систем фурнитуры, а по массе она ограничена 100-130 кг. Горизонтальный импост снимает лишнюю высоту. Створки внизу остаются удобными, а верх уходит в отдельное поле, глухое или откидное, и фурнитуру нижних створок оно не нагружает. У откидной фрамуги своя фурнитура, её подбирают под массу фрамуги.
Отсюда и география. Сталинки и дома старого фонда с потолками выше трёх метров, где окна от 1500 × 1900 мм и деление на фрамугу и две створки досталось от прежних деревянных рам. Как меняют окна в таких домах, рассказывает статья окна в сталинке. В новом частном доме схема появляется в гостиной с высоким окном и над выходом на террасу, где верхнее поле добавляет свет, не делая дверь выше человеческого роста.
Второй довод - проветривание. Откидная фрамуга открывается верхом внутрь и пускает воздух над головой. Шторы ей не мешают. Цветы на подоконнике тоже. Если до фрамуги не дотянуться, ставят тягу с рычагом или электропривод фрамуги, и управление переносят вниз, на высоту, где им удобно пользоваться каждый день.
| Часть окна | Какой бывает | На что смотреть |
|---|---|---|
| Фрамуга | глухая, откидная, с приводом | глухую моют только снаружи |
| Левое нижнее поле | поворотно-откидная створка, поворотная или глухая часть | створку уже 400 мм не собрать |
| Правое нижнее поле | то же, что слева | поворотно-откидная шире 900 мм провисает |
| Два импоста | неподвижные, с армированием внутри | каждый забирает 60-90 мм света |
Как выбрать Т-образное окно и что сделать открывающимся?
Открывающейся делают хотя бы одну нижнюю створку. Через неё моют стекло и проветривают комнату. Вторая часть - по выбору. Глухое поле дешевле примерно на треть и плотнее держит тепло, но его наружную сторону из комнаты не достать, и на высоком этаже такое решение определяет мойку на годы вперёд.
Пропорции задают импосты. Горизонтальную перекладину не ставят на уровне глаз, иначе она режет вид из окна, когда человек стоит у подоконника. Её поднимают выше. По высоте фрамуга выходит меньше створок. Вертикальный импост делит низ поровну или смещается вбок, если одна створка рабочая и широкая, а вторая узкая и глухая. Габарит всей рамы задаёт проём между двумя простенками, а пределы створок - фурнитура, и они собраны в статье максимальные размеры створки.
Если низ нужно открыть целиком, без стойки посередине, вертикальный импост заменяют штульпом. Широкий проём делят на три нижних поля, и рисунок становится трёхстворчатым окном с фрамугой; что открывать в таком окне, разобрано в статье трёхстворчатое окно. Полоски на стекле к схеме не относятся. Раскладка делит только вид, а стеклопакет под ней остаётся одним цельным полем без перекладины внутри рамы.
Попросите эскиз каждого окна с размерами всех полей, вид изнутри комнаты. На нём видно, где пройдёт горизонтальный импост, какая створка рабочая и в какую сторону она открывается. Импосты ставят на заводе при сборке рамы, и после изготовления перенести их нельзя.
Частые вопросы
Окно, в котором два импоста складываются в букву Т. Сверху фрамуга во всю ширину, снизу две части. Это схема членения рамы, её собирают из любого профиля.
Да, её делают откидной: она открывается верхом внутрь и проветривает комнату над головой. Высокую фрамугу открывают тягой с рычагом или электроприводом.
Рисунком рамы. У Т-образного сверху фрамуга во всю ширину, а низ разделён на две части. У трёхстворчатого три вертикальных поля, и фрамуги может не быть совсем.
Обычно она меньше нижних створок по высоте и стоит над ними. Горизонтальный импост поднимают выше уровня глаз, чтобы перекладина не резала вид, а точную высоту задают по проёму и пределам фурнитуры нижних створок.
Только заменой окна. Импосты ставят на заводе при сборке рамы, и добавить перекладину в готовую раму нельзя. Схему выбирают заново при замере проёма.
