Радиусный профиль гнут по дуге ещё на производстве, до сборки рамы. Заготовку нагревают до 120-160 °C и укладывают на шаблон нужного радиуса, а форму она фиксирует при остывании. Минимальный радиус зависит от системы и обычно не опускается ниже 300-400 мм по внутренней кромке.
Что определяет возможность гнутья
Четыре ограничения. Они складываются между собой, а не заменяют друг друга. Сначала смотрят на систему профиля и её паспортный минимальный радиус, затем на армирование внутри камеры. Дальше решают, гнётся глухая рама или подвижная створка, и последним вопросом остаётся стекло для этой дуги. Каждый пункт может остановить проект.
- Система профиля. Число камер и толщина перегородок задают минимальный радиус.
- Армирование. Стальной вкладыш гнётся вместе с профилем и на малом радиусе работает хуже.
- Тип элемента. Раму согнуть проще, чем створку с фурнитурой: для подвижной части нужен непрерывный паз.
- Стекло. На дугу идёт гнутое стекло либо дуга разбивается на прямые фацетные участки.
Где применяется
Четыре типовые конструкции. Радиус в них разный по величине. В арочном окне дуга небольшая и приходится на верхнюю часть. У балконного парапета радиус крупный, и его чаще набирают прямыми секциями. Круглое окно и полукруглый торец зимнего сада требуют настоящего гнутья. Цена растёт вместе с кривизной.
| Конструкция | Особенность |
|---|---|

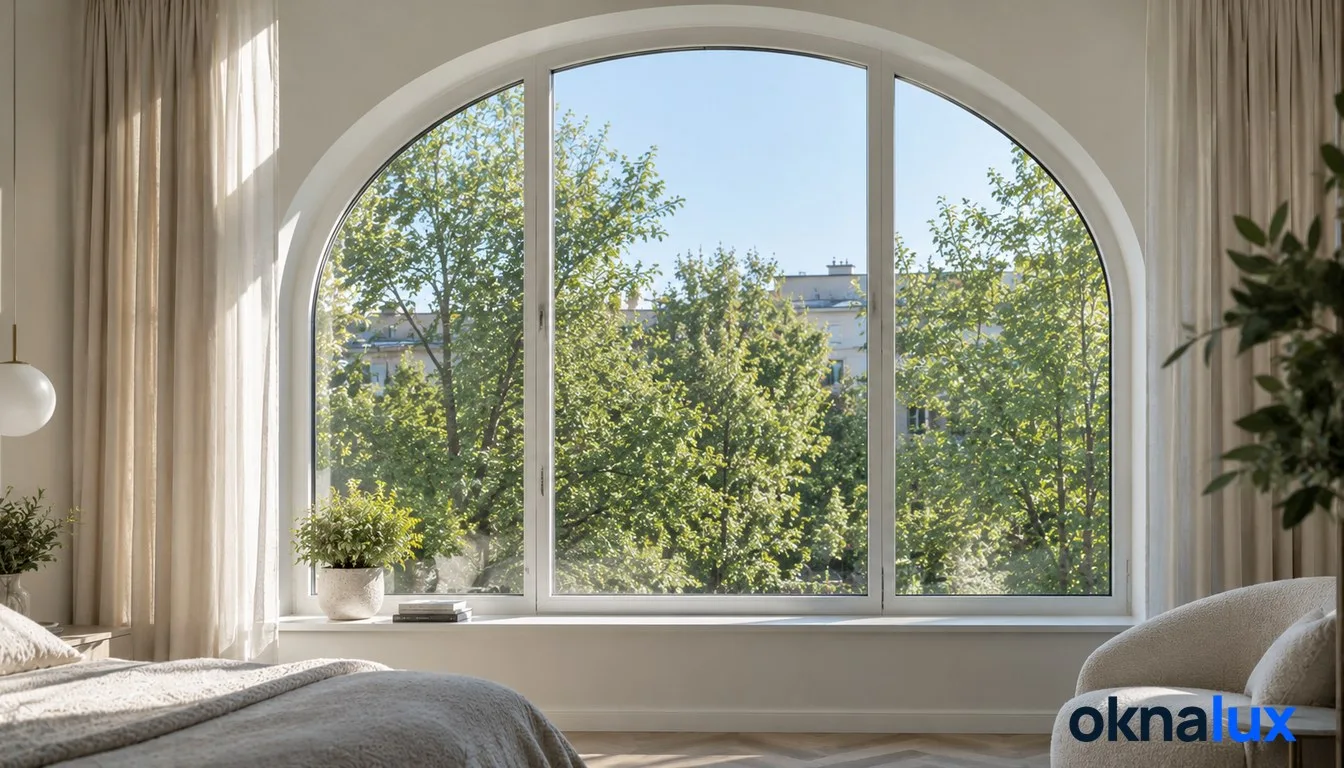

| Арочное окно | дуга только в верхней части, низ прямой |
| Круглое окно | замкнутый контур, чаще глухое |

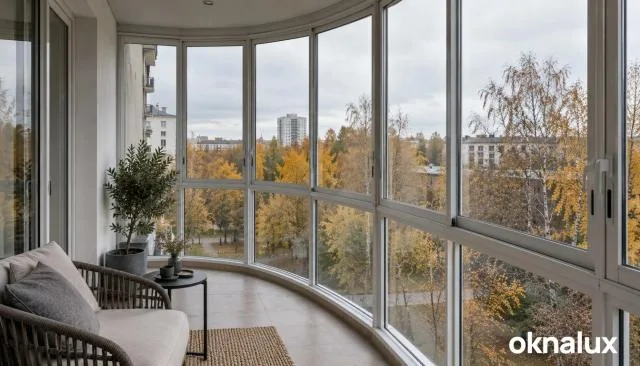

| Скруглённый балконный парапет | большой радиус, часто набирается прямыми секциями |
| Зимний сад с полукруглым торцом | сочетание гнутых и прямых элементов |
Гнутые элементы изготавливают отдельно от основного потока, и это добавляет к сроку заказа. Переделать готовую дугу нельзя: при ошибке в радиусе деталь идёт в брак целиком. Поэтому шаблон делают по фактическому замеру проёма, а не по номиналу. Согласуют его с производством.
Частые вопросы
Профиль, согнутый по дуге. Гнут его на производстве: заготовку нагревают до 120-160 градусов, укладывают на шаблон и оставляют остывать в форме.
Порядка 300 миллиметров. Вилка обычно 300-400 по внутренней кромке, конкретное значение задаёт система профиля. Толстые перегородки и сложная камерная схема этот предел поднимают.
Можно. Но сложнее, чем раму: подвижной части нужен непрерывный паз под фурнитуру. Поэтому круглые окна малого диаметра чаще делают глухими.
Два варианта. Либо гнутое стекло, изготовленное по тому же радиусу, либо дугу разбивают на прямые фацетные участки. Второй вариант дешевле и применяется на больших радиусах. Грани на нём заметны вблизи.
Гнутые элементы идут отдельно от основного потока производства, поэтому срок вырастает. Переделка невозможна: ошибка в радиусе означает брак детали целиком.
