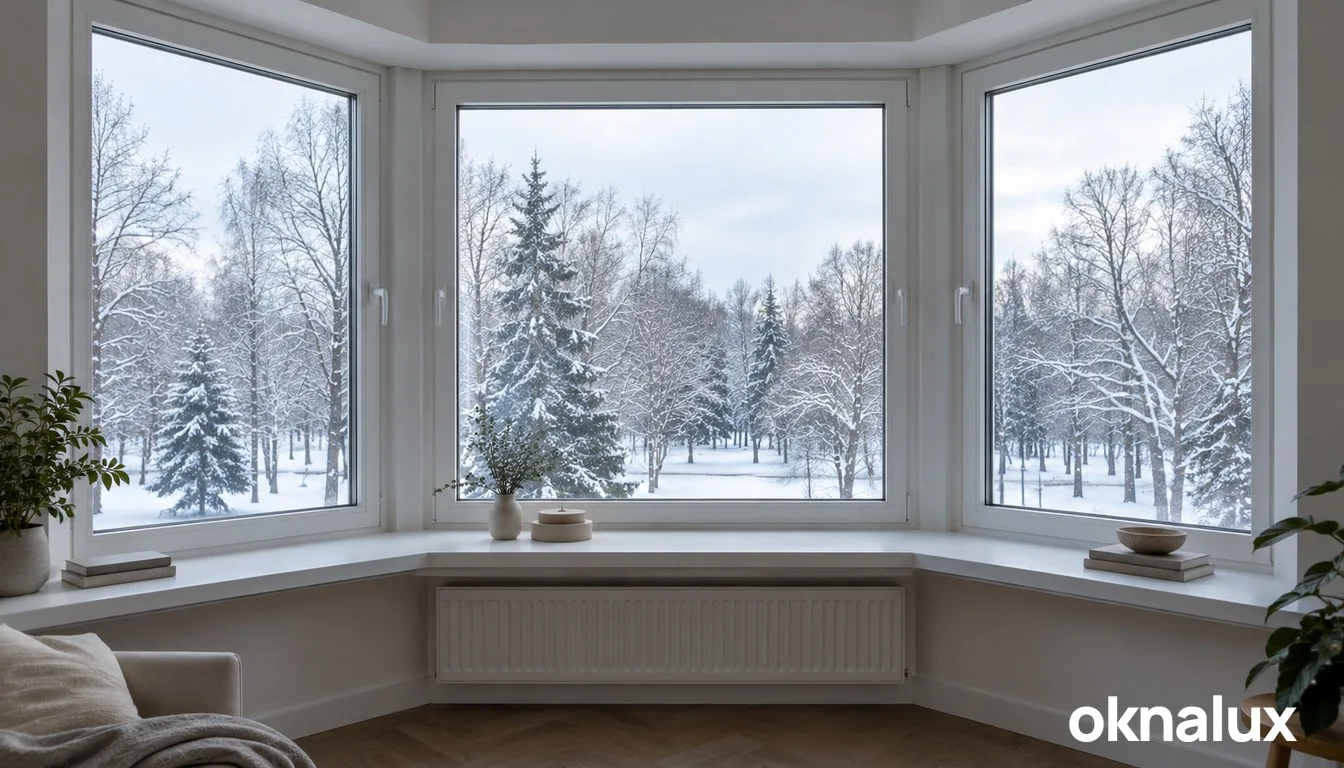

Эркер - часть помещения, выступающая за плоскость наружной стены и остеклённая с трёх или более сторон. В жилых сериях чаще встречается пятигранный эркер с углами 135 градусов, реже трёхгранный со 120 и прямоугольный с 90. Остеклением занята большая часть наружного периметра, и это меняет и теплотехнику комнаты, и способ сборки конструкции. Меняет ощутимо.
Чем эркер отличается от обычного окна
Разница в количестве узлов. Обычное окно - один блок и один периметр примыкания. Эркер из трёх блоков даёт три периметра плюс два вертикальных стыка между блоками, и каждый из них надо утеплить, загерметизировать и закрыть снаружи. Ошибка в одном стыке проявляется чёрной полосой на откосе изнутри. Полоса не отмывается.
| Тип эркера | Угол между блоками | Особенность |
|---|---|---|
| пятигранный | 135 градусов | типовой для панельных серий |
| трёхгранный | 120 градусов | встречается в кирпичных сериях |
| прямоугольный | 90 градусов | требует усиленного углового профиля |
| скруглённый | плавный радиус | собирают из узких блоков |
| двухэтажный | по проекту | нужен расчёт ветровой нагрузки |
Соединяют блоки не встык. Между ними ставят угловой профиль нужного градуса или связку из двух расширителей, а полость внутри заполняют утеплителем. Пустой угловой профиль - самая частая причина промерзания эркера при исправных стеклопакетах. Пакеты тут ни при чём.
Углы в готовом доме почти никогда не равны проектным: вместо 135 градусов бывает 132 или 137. Замерщик обязан снять фактические углы транспортиром или лазером и передать их в производство. Иначе блоки не сойдутся, и разницу придётся закрывать монтажной пеной, а это уже брак. Брак очевидный.
Эркер, эркерное окно и фонарь: чем они различаются
Разница в предмете. Эркер - часть здания: выступ с собственным полом, потолком и участком фасада, который входит в площадь комнаты. Эркерное окно - только остекление этого выступа, набор блоков с угловыми стыками. Фонарь стоит не в стене, а в кровле, и светит сверху. Путаница безобидна ровно до сметы. Дальше она превращается в спор.
Отдельная особенность эркера - холод у стекла. Стеклом занят почти весь наружный периметр, и конструкция обдувается ветром с трёх сторон, поэтому при одинаковом отоплении такая комната обычно прохладнее соседней. Решают это на этапе проекта: радиатор под каждым блоком остекления или внутрипольный конвектор по всей длине эркера. Как считают такое отопление, разобрано в статье про отопление под панорамным окном, а весь узел целиком с расчётом и обогревом собран в статье про эркерное окно.
Частые вопросы
Выступающая за фасад часть комнаты, остеклённая с трёх и более сторон. В типовых сериях чаще всего пятигранный, с углами 135 градусов между соседними блоками остекления.
Стыками между блоками. Каждый вертикальный стык надо утеплить и загерметизировать, а пустой угловой профиль становится мостиком холода даже при хороших стеклопакетах.
Стеклом занят почти весь наружный периметр, и конструкция обдувается с трёх сторон. При одинаковом отоплении такая комната обычно оказывается прохладнее соседней.
Эркер это часть здания с полом, потолком и участком фасада. Эркерное окно только остекление такого выступа. В смете это две разные позиции, и путать их дорого.
Обязательно. Фактические углы в готовом доме отличаются от проектных на два-три градуса, и без замера транспортиром или лазером блоки просто не сойдутся между собой.
