Акустический триплекс - это многослойное стекло, листы которого склеены специальной звукопоглощающей плёнкой. Обычная плёнка триплекса держит осколки. У акустической внутри есть мягкий слой, и он гасит дрожание стекла. В наружном стекле стеклопакета такой лист помогает поднять звукоизоляцию окна с обычных 30 дБ до 40-45 дБ, если вместе с ним подобраны разная толщина стёкол, широкая камера и плотный монтаж без щелей.
Что такое акустический триплекс и чем он отличается от обычного?
Это триплекс, у которого листы склеены акустической плёнкой. Снаружи их не различить: те же два стекла, тот же прозрачный слой между ними, та же защита от осколков. Разница спрятана в самой плёнке. У акустической есть мягкий средний слой, он переводит дрожание стекла в тепло, и звук проходит через лист заметно слабее.
Почему это работает? Любое стекло на определённой частоте начинает колебаться вместе со звуковой волной и почти перестаёт её задерживать, будто становится прозрачным для звука. У листа 4 мм такой провал лежит около 3 000 Гц, у листа 6 мм около 2 000 Гц. Мягкая плёнка сглаживает провал, и это помогает ослабить шорох шин, голоса и визг тормозов. Как устроен обычный многослойный лист и где он нужен ради безопасности, рассказывает термин триплекс.
К серии окна акустический триплекс не привязан. Это стекло в формуле пакета. Пластиковые окна разных профилей принимают такой пакет, если его толщина помещается в фальц рамы, а петли рассчитаны на вес створки. В больших панорамах листы триплекса берут и из осветлённого стекла, чтобы толстый пакет не отдавал зеленью. Все условия проверяют в расчёте до заказа, и только после этого в смете появляется строка с маркировкой триплекса.
| Обычный триплекс | Акустический триплекс | |
|---|---|---|
| Плёнка между листами | прозрачная, держит осколки | с мягким средним слоем |
| Удар | трескается и остаётся в проёме | так же |
| Шорох шин и голоса | чуть тише одинарного стекла | заметно тише |
| Маркировка | цифры вида 33.1 или 44.2 | те же цифры и пометка завода |
Сколько децибел даёт акустический триплекс?

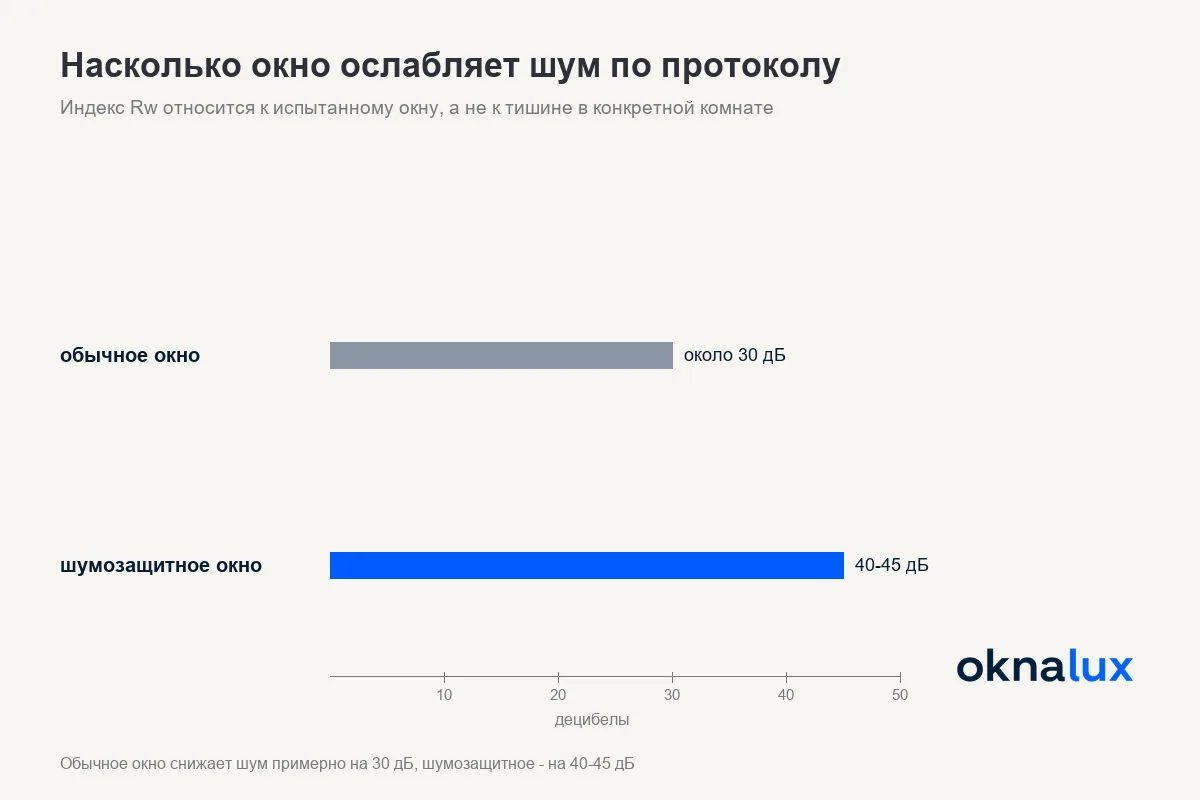

Отдельно лист не считают: звукоизоляцию Rw измеряют для всего окна. Обычное окно снижает шум примерно на 30 дБ. Шумозащитное, где акустический триплекс стоит наружным стеклом, стёкла разной толщины и три контура уплотнения, доходит до 40-45 дБ. Каждые 10 дБ слух воспринимает примерно как вдвое тише, так что разница между обычным и шумозащитным окном - не мелочь из паспорта.
Но индекс описывает окно на испытательном стенде, а не тишину в вашей спальне. Сколько шума останется в комнате, зависит от источника за окном и от того, каким путём ещё идёт звук: через шов, вентиляцию, соседние стены. Поэтому по одному Rw уровень в комнате не обещают, его оценивают с учётом источника и всех этих путей. Что означает сам показатель и почему его берут из протокола испытаний, объясняет термин индекс шумоизоляции.
Есть предел. Низкий гул трамвая и грузовиков плёнка гасит хуже. Тут работают масса стекла и ширина камеры, поэтому у путей триплекс сочетают с толстым вторым листом и широкой камерой, а подбор всей формулы под источник шума, от тихого двора до магистрали, разобран в статье шумоизоляция окон.
Можно ли поставить акустический триплекс в старое окно?
Можно, если рама целая и пакет помещается в фальц. Меняют только стеклопакет: старый вынимают из-под штапика и ставят новый с акустическим триплексом снаружи. Но лист из двух стёкол по 4 мм весит около 20 кг на квадратный метр, вдвое больше одинарного, и створка становится тяжелее. Петли и прижим после замены проверяют и подтягивают.
Сначала проверяют толщину. Лист с маркировкой 44.2 толще одинарного стекла примерно вдвое, около 9 мм вместо 4, и пакет с ним может не войти в старый фальц. Какие толщины принимают профили и что делать, если не помещается, рассказывает термин толщина стеклопакета. Как вынимают пакет из рамы и сколько это занимает, написано в статье замена стеклопакета.
Отличить акустическую плёнку от обычной на глаз нельзя. Её видно только по документам: в паспорте пакета или в формуле стеклопакета у триплекса стоит пометка завода, а у готового окна есть протокол с индексом Rw. Если в смете написано просто «триплекс 44.2», скорее всего, это обычный лист для безопасности, и тишины от него ждать не стоит.
Если дует по притвору, изношен уплотнитель или в шве есть щель, звук обходит стекло, и акустический триплекс почти ничего не даст. Перед заменой пакета проверьте прижим створки и шов: в тихом окне слабых мест нет нигде.
Частые вопросы
Плёнкой. У акустической есть мягкий средний слой, который гасит дрожание стекла, поэтому шорох шин и голоса проходят слабее. Осколки оба держат одинаково.
Обычно в наружное. Там он первым принимает звук с улицы и заодно защищает окно снаружи, а внутреннее стекло берут другой толщины, чтобы листы не резонировали вместе.
Частично. Плёнка лучше гасит средние и высокие звуки, а низкий гул сильнее зависит от массы стекла и ширины камеры, поэтому у путей формулу собирают с толстым вторым листом.
Да, если рама целая, а новый пакет помещается в фальц профиля. Створка станет тяжелее, поэтому после замены проверяют петли и регулируют прижим.
По документам. На глаз её не отличить, поэтому смотрят пометку завода в маркировке триплекса и протокол испытаний окна с индексом Rw.
