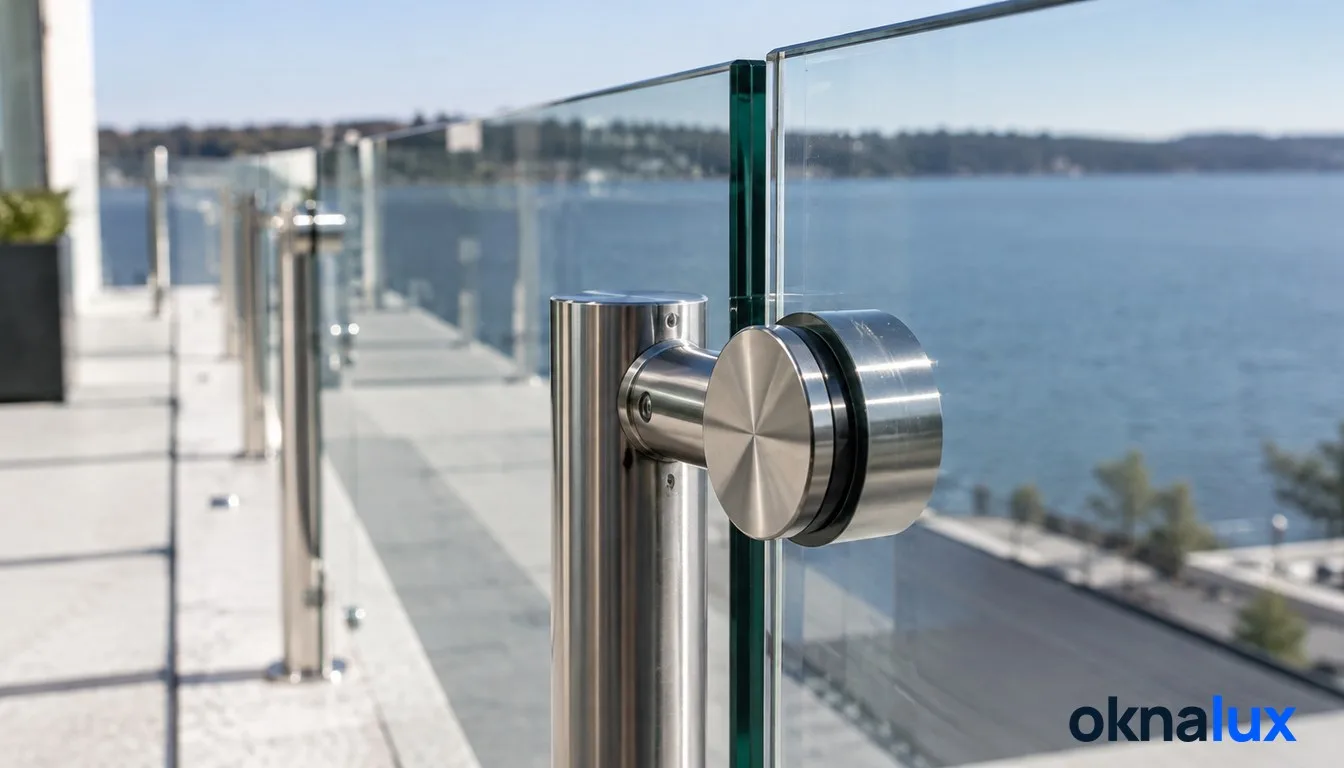

Стеклодержатель - точечный зажим из нержавеющей стали или латуни, который обжимает кромку панели с двух сторон и крепит её к стене, стойке или соседнему стеклу. Отверстий в стекле он не требует: этим зажимной держатель отличается и от сплошного профиля по низу, и от проходных точечных креплений под спайдер.
Чем точечный зажим отличается от профиля?
Распределением нагрузки и видом. Зажимной профиль держит стекло непрерывно по всей нижней кромке, а стеклодержатель берёт его в нескольких точках, и напряжения собираются вокруг них. Зато вид легче. Между стойкой и стеклом остаётся воздух, и ограждение перестаёт читаться сплошной лентой металла по периметру площадки.
Выбор идёт от узла. Невысокое ограждение террасы чаще собирают на зажимном профиле: непрерывная опора по низу позволяет взять стекло тоньше. Держатели нужны в другом. Их ставят там, где панель подвешивают к стене или к стойке, - лестничные ограждения со стойками и поручнем, перегородки, козырьки, душевые кабины.
Со спайдером стеклодержатель путают часто. Ошибка дорогая. Спайдерное крепление проходит сквозь просверленную панель и держит её за углы, поэтому стекло под него заказывают толще, а отверстия делают на производстве до закалки. Зажимной держатель работает по целой кромке, и переделать одно в другое на объекте уже невозможно.
Какое стекло держит стеклодержатель?
Только безопасное, и выбор зависит от того, что за стеклом. В перегородках, душевых и экранах идёт закалённое стекло от 8 мм. Там, где панель работает ограждением и за ней перепад высот, ставят триплекс: осколки остаются на плёнке, и проём не открывается. Обычное листовое стекло в такие узлы не идёт совсем, при разрушении оно даёт длинные острые осколки.
Толщина связана с шагом крепежа. Чем реже точки, тем толще панель. Для перегородки высотой два метра с двумя держателями на сторону обычно хватает восьмёрки; в ограждении той же высоты восьмёрка не проходит, там считают горизонтальную нагрузку от человека и увеличивают число точек.
Кромку стекла обязательно обрабатывают. Полированный торец держит нагрузку заметно лучше пиленого, и в точечном креплении это особенно важно - вся сила приходит именно на край.
Почему зажим нельзя перетягивать?
Из-за напряжения в кромке. Стеклодержатель работает через полимерные прокладки: они распределяют усилие и заодно гасят вибрацию от хлопка двери или порыва ветра. Затянете винт сильнее положенного - прокладка сомнётся, металл упрётся в стекло напрямую, и в маленькой точке контакта начнёт копиться напряжение, которого там быть не должно.
Дальше вопрос времени. Скол на кромке. Закалённое стекло от такого повреждения разрушается целиком и мгновенно, без предупреждающих трещин, поэтому момент затяжки указывают в инструкции к самому держателю.
Вторая частая ошибка - жёсткая посадка без зазора. Стекло и металл расширяются по-разному, и на солнечной террасе панель, зажатая без люфта, начинает работать на распор. Подробнее про такие узлы написано в статье Стеклянные ограждения, а по тем же принципам собираются офисные перегородки в интерьере.
Частые вопросы
Обычно 400-600 мм, но не меньше двух штук на каждую сторону панели. Точный шаг считают от размера стекла, его толщины и расчётной нагрузки на конструкцию.
Чаще всего из нержавеющей стали AISI 304, для улицы и бассейнов берут AISI 316 с повышенной стойкостью к хлору и соли. Латунные ставят в интерьерах ради цвета.
Зажимной стеклодержатель берёт панель по кромке без отверстий. Проходные точечные держатели и спайдеры ставят в просверленное стекло, и отверстия делают на производстве до закалки.
Можно, для лестниц это типовое решение: панель держат стойки с точечными зажимами, сверху идёт поручень. Стекло берут триплексом, шаг точек уменьшают, а узел считают на горизонтальную нагрузку.
Менять панель. Скол на торце закалённого стекла - это очаг будущего разрушения, и заделать его невозможно: полировка снимет напряжённый слой и ослабит стекло ещё сильнее.
