Прижимная планка фасада удерживает заполнение в узле стоечно-ригельной системы через уплотнения. В документации производителя её могут называть прижимным профилем. Например, у ALUTECH ALT F50 видимая ширина профиля указана как 50 (80) миллиметров; это характеристика системы, по которой нельзя определить толщину самой планки или подобрать её крепёж.
Как устроена прижимная планка фасада под декоративной крышкой?
Прижимной профиль закрепляют к несущему профилю системы, а контакт с заполнением обеспечивают предусмотренные уплотнения. Металл и стекло разделены. Наружная декоративная крышка закрывает крепёж и формирует видимую линию фасада, поэтому при обсуждении дефекта важно назвать повреждённую деталь точно: замена помятой накладки и восстановление рабочего прижима требуют разного обследования и разного состава работ.

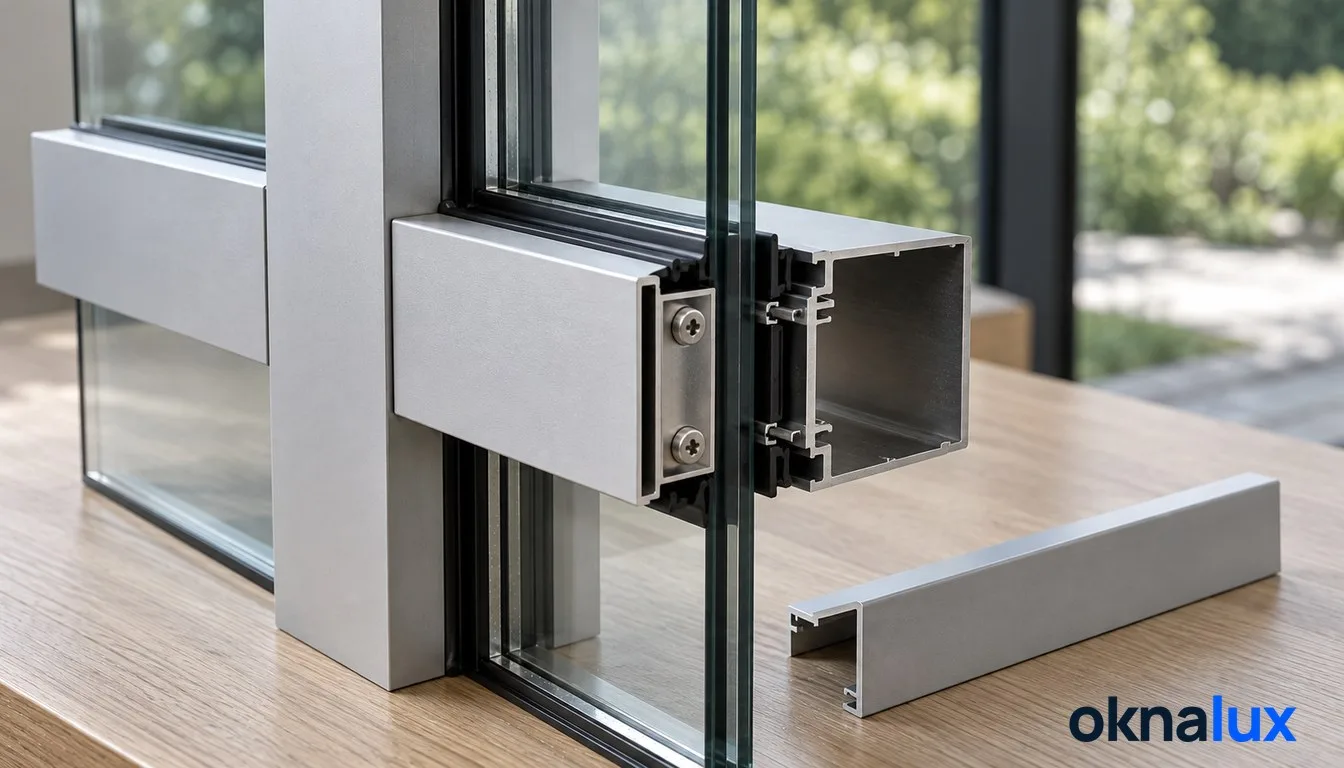

Рассмотрите учебный образец. В нём крышку можно показать отдельно, чтобы увидеть разницу, но на действующем фасаде разбирать узел ради любопытства нельзя. Общая схема каркаса описана в термине стоечно-ригельная система; здесь речь только о креплении по краю заполнения, а не о подборе всей конструкции здания.

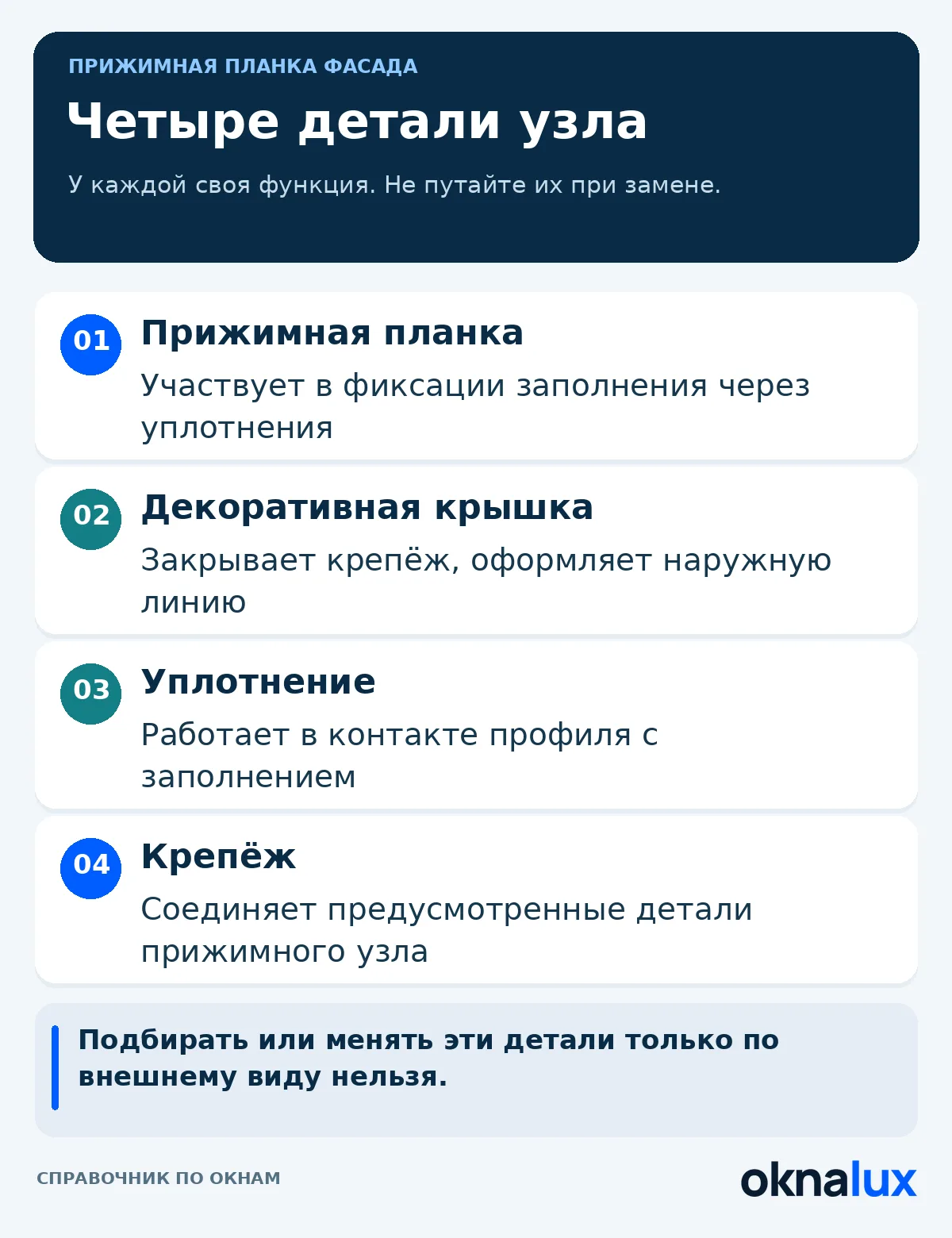

| Деталь | Что делает в узле | Что не следует заключать по внешнему виду |
|---|---|---|
| Прижимная планка, или прижимной профиль | Участвует в фиксации заполнения через уплотнения | Ровная поверхность не доказывает правильную сборку крепления |
| Декоративная крышка | Закрывает крепёж, оформляет наружную линию | Вмятина на крышке не доказывает повреждения прижима |
| Уплотнение | Работает в контакте профиля с заполнением | Похожая резиновая лента не обязательно совместима с системой |
| Крепёж | Соединяет предусмотренные детали прижимного узла | Подходящая головка винта не подтверждает нужные длину и исполнение |
Название тоже проверяйте. Зажимной профиль стеклянного ограждения удерживает панель в основании и относится к другому узлу; его нельзя заказать вместо фасадной планки только потому, что оба названия связаны с зажимом стекла.
У ALUTECH ALT F50 в технической карточке прямо перечислены прижимной профиль и декоративная крышка. Это полезная сверка терминов. Но ширина наружной линии не служит монтажной инструкцией: для ремонта нужны исполнение узла, артикулы комплектующих и требования изготовителя установленной системы.
Какие данные нужны для замены прижимного узла?
Запросите обозначение фасадной системы, чертёж нужного соединения и спецификацию деталей, включая уплотнения и крепёж. Сохраните документы. Если исходного проекта нет, специалист должен сначала идентифицировать конструкцию и оценить состояние узла, поскольку подходящая по цвету и ширине планка может оказаться несовместимой с профилем, толщиной заполнения или предусмотренным способом крепления на вашем объекте.
Шаг винтов неизвестен? Его нельзя назначить по соседнему фасаду. То же касается момента затяжки: без инструкции к установленной системе универсальное число создаёт ложную уверенность, особенно когда обследование ещё не показало, какие детали повреждены и требуется ли замена вообще.
Не пытайтесь лечить течь подтягиванием доступного винта. Можно повредить узел. Сначала специалист проверяет крепление, прокладки и сопряжения, а при работе снаружи обеспечивает предусмотренный для объекта безопасный доступ.
Если возле соединения появилась вода, сначала изучите маршрут обследования в статье течёт алюминиевое окно в фасаде. Причина бывает выше мокрого участка; покупать новую планку до определения источника протечки значит рисковать повторной разборкой исправного соединения.
При обоснованной замене конструкции раздел Алюминиевые окна поможет перейти к подбору остекления. Это каталог. Наличие в нём окон не означает, что для неизвестного фасада уже подобраны совместимые прижимы или подтверждена услуга ремонта конкретной системы.
Частые вопросы
Прижимная планка или прижимной профиль. Приложите общий снимок узла и обозначение системы, чтобы специалист отличил рабочую деталь от декоративной накладки.
Нет. У деталей разные функции; декоративная накладка не предназначена для самостоятельной фиксации стеклопакета вместо рабочего прижимного профиля.
Так производитель указывает видимую ширину профиля в миллиметрах. Это не толщина планки, не шаг винтов и не размер зазора, который можно назначить при ремонте.
Совместимость по виду не определяют. Её проверяют по документации, геометрии соединения и составу комплектующих; одинаковая ширина наружной линии такого подтверждения не даёт.
Не нужно. Снимите доступные мокрые участки без разборки, а вскрытие рабочего узла оставьте специалисту, который обеспечит безопасность заполнения и наружных работ.
