Оконный блок - это изделие в сборе. Рама, створки, заполнение и фурнитура, соединённые на производстве и поставляемые на объект как одно целое. В нормативных документах и договорах пишут именно «блок», потому что предметом поставки является конструкция целиком, а не отдельно стекло или профиль.

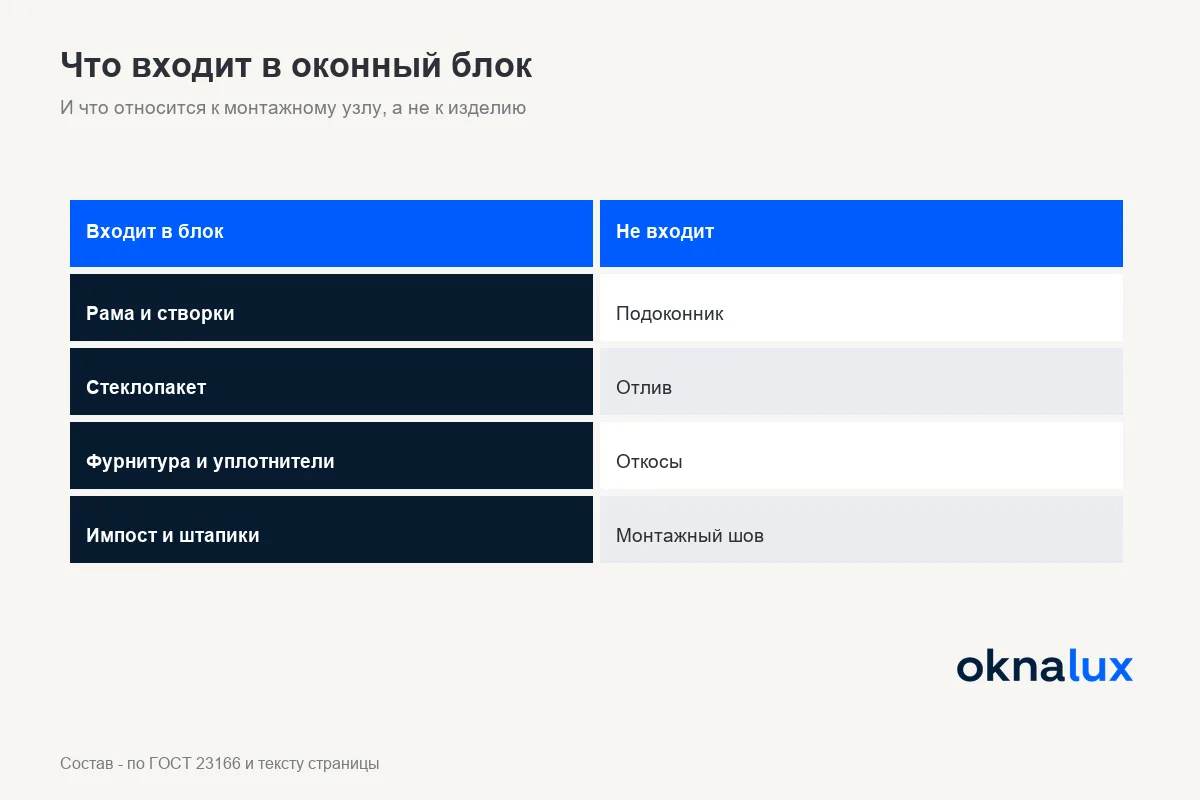

Что входит в оконный блок?
Рама по периметру, одна или несколько створок, заполнение проёмов и вся обвязка. К обвязке относятся импост при делении на части, уплотнители по контуру, штапик, который держит стеклопакет, и фурнитура со всеми ответными планками. Всё это собирают на заводе и привозят готовым изделием, поэтому пластиковые окна в прайсе считают за блок целиком.
Глухие части створок не имеют. Стеклопакет заводится прямо в раму. Такие участки дешевле и теплее створчатых, но мыть их снаружи получится только с улицы или с подъёмника, и это стоит учесть заранее.
Заполнением обычно служит стеклопакет. Реже это сэндвич-панель в нижней части балконной двери. Формулу подбирают под конкретную задачу: где-то важнее тепло, где-то тишина, а в детской комнате на первом этаже на первое место выходит безопасное стекло.
| Входит в блок | Не входит |
|---|---|
| Рама и створки | Подоконник |
| Стеклопакет или сэндвич-панель | Отлив |
| Фурнитура и уплотнители | Откосы |
| Импост и штапики | Монтажный шов |
Чем блок отличается от окна?
Разговорное «окно» означает сразу три разные вещи - проём в стене, изделие в нём и вид, который из него открывается. Термин «оконный блок» однозначен и обозначает только изделие. Когда в смете стоит строка «блок ОП Б1 1460х1470», речь идёт о конкретной конструкции с заданными размерами, схемой открывания и классом по нормативу.
Разница видна в договоре. Поставка блока - это изделие в сборе. Монтаж, отлив, откосы и подоконник идут отдельными строками, потому что относятся к узлу примыкания и считаются по своим расценкам.
Отсюда споры на приёмке. Продувание по периметру - вопрос к монтажному шву, а провисшая створка и тугая ручка - к блоку и его фурнитуре, и разбираются эти претензии с разными подрядчиками.
Что нормирует ГОСТ 23166?
Основные эксплуатационные характеристики изделия. В список входят сопротивление теплопередаче, воздухопроницаемость, водонепроницаемость, звукоизоляция, стойкость к ветровой нагрузке и безотказность фурнитуры при многократном открывании. По каждому параметру блоку присваивают класс, и именно этот класс потом сверяют на приёмке с тем, что записано в договоре.
Там же описана структура условного обозначения. По нему читаются тип блока, материал, габариты и схема открывания, а вот классов по теплу, шуму и продуванию в самом шифре нет - их выносят в паспорт изделия и в договор поставки.
Проверять маркировку стоит до подписания акта. Именно она связывает то, что стоит в проёме, с тем, что заказывали. Подробнее это разобрано в термине Маркировка оконного блока.
Частые вопросы
Нет. Подоконник, отлив и откосы относятся к монтажному узлу и в состав блока не входят, поэтому в смете они идут отдельными позициями со своими размерами.
В ней зашиты тип изделия, материал, габаритные размеры и схема открывания по ГОСТ 23166. Классы по теплу и шуму смотрят в паспорте, и все эти данные должны совпадать с тем, что реально привезли.
Нет, стеклопакет только заполнение. Блок включает раму, створки, фурнитуру и уплотнители, и менять стеклопакет можно без замены блока целиком.
Да, это глухой блок. Заполнение ставится прямо в раму. Такой вариант дешевле и теплее, но мыть его снаружи получится только с улицы или с подъёмника.
За само изделие отвечает изготовитель, за шов и примыкание - монтажник. Разделить зоны помогает акт приёмки, в котором записаны маркировка блока, результаты проверки притвора по всему периметру и состояние монтажного шва до закрытия его откосами, потому что потом добраться до шва уже не получится.
