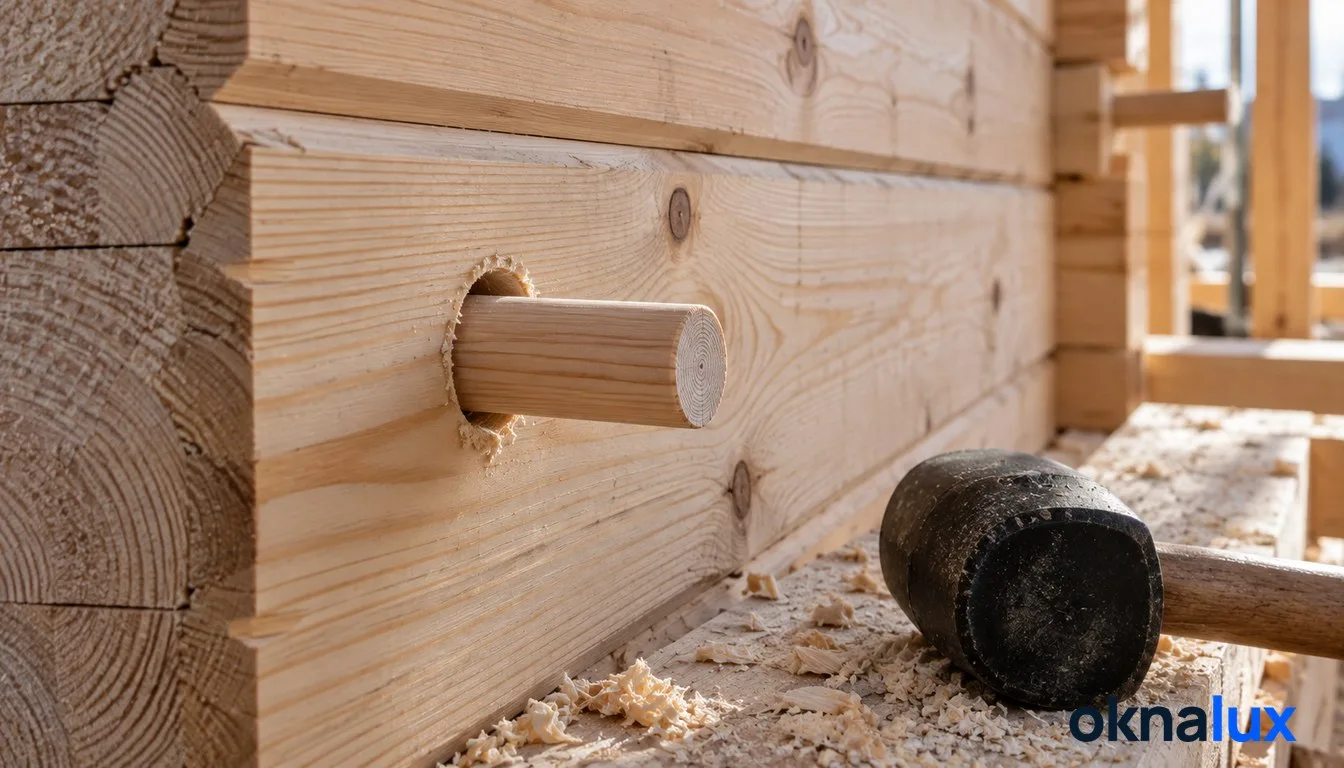

Нагель - стержень, который проходит через несколько венцов сруба и связывает их между собой. Задача у него одна: не дать брёвнам или брусу провернуться и выгнуться, пока дом садится. За первые годы деревянный дом опускается на 5-10 сантиметров, то есть на 3-6 процентов высоты стены, и без такой связи она ведёт себя непредсказуемо.
Из чего делают нагели?
Из дерева и из металла. Деревянный точат из твёрдых пород: берёза, дуб, реже бук. Он остаётся однородным со стеной - усыхает вместе с ней, имеет близкий коэффициент расширения и не собирает на себе конденсат. Металлический дешевле и ставится быстрее, зато ведёт себя иначе.
Разница проявляется зимой. Холодный металл внутри тёплой стены работает как локальный мостик холода: на нём выпадает конденсат, древесина вокруг намокает и постепенно начинает подгнивать изнутри стены, где этого никто не видит. Поэтому в жилых домах чаще берут берёзовый.
Третий случай - оконный проём. Там нагелями сплачивают элементы самой обсадной коробки между собой, а вот к брёвнам её не притягивают ничем: узел обязан оставаться скользящим.
Как правильно ставить нагель?

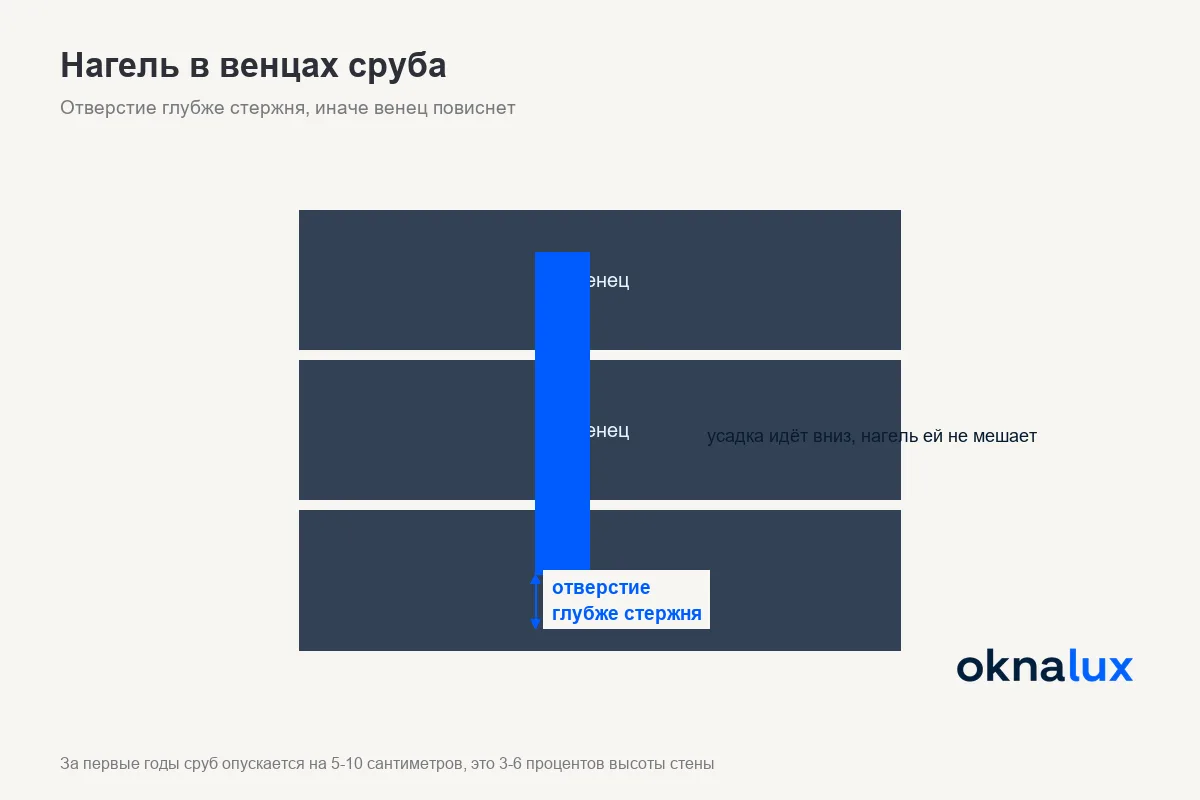

Вертикально. В шахматном порядке. И обязательно с запасом по глубине: отверстие сверлят глубже стержня примерно на два сантиметра. Этот запас и есть главная хитрость, потому что усадка идёт вниз, венцы опускаются, и упёршийся в дно нагель подвесит верхний венец на себе. В стене откроется щель, которую не закроет никакая конопатка.
Второе правило - диаметр. Стержень должен входить плотно, но не забиваться в распор: перетянутое соединение трескает древесину вокруг отверстия при высыхании.
Третье - расположение. Нагели ставят вразбежку по высоте, чтобы не получить вертикальный ряд отверстий, ослабляющий стену по одной линии.
Как нагель связан с окнами?
Через геометрию проёма. Пока стена садится ровно, окно стоит спокойно и работает штатно. Стоит венцам повести - проём меняет форму, и нагрузка от стены ложится прямо на раму: сначала створки перестают закрываться, потом профиль выгибает, а в тяжёлых случаях лопается стеклопакет.
Ни нагель, ни что-либо другое не отменяет обсаду. Окно в деревянном доме ставят только в обсаду - коробку, которая принимает на себя движение стены. Над ней оставляют компенсационный зазор 5-7 сантиметров с мягким утеплителем, и пена в этот зазор не идёт.
Если окно посадить прямо на рамный анкер в брёвна, через сезон-другой профиль выдавит. Мы делаем остекление коттеджей и загородных домов с обсадой во всех срубах, включая дома из клеёного бруса.
Частые вопросы
Он связывает венцы по вертикали и не даёт брёвнам проворачиваться и выгибаться при усадке. Сама усадка при этом продолжается: нагель фиксирует положение венцов относительно друг друга, но не держит их от движения вниз.
В жилом доме обычно деревянный из твёрдых пород. Металлический внутри тёплой стены работает как мостик холода, собирает конденсат, и древесина вокруг него начинает подгнивать.
Чтобы при усадке нагель не упёрся в дно. Иначе он подвесит верхний венец на себе, и между брёвнами откроется щель, которую не закроет ни конопатка, ни герметик.
Нет, это разные задачи. Нагель работает со стеной, обсада - с проёмом. Окно в срубе ставят только в обсаду, оставляя над ней компенсационный зазор под усадку.
Усадка там меньше, но связь венцов всё равно нужна, особенно на длинных стенах и в проёмах. Схему расстановки задаёт проект дома, а не общее правило.
