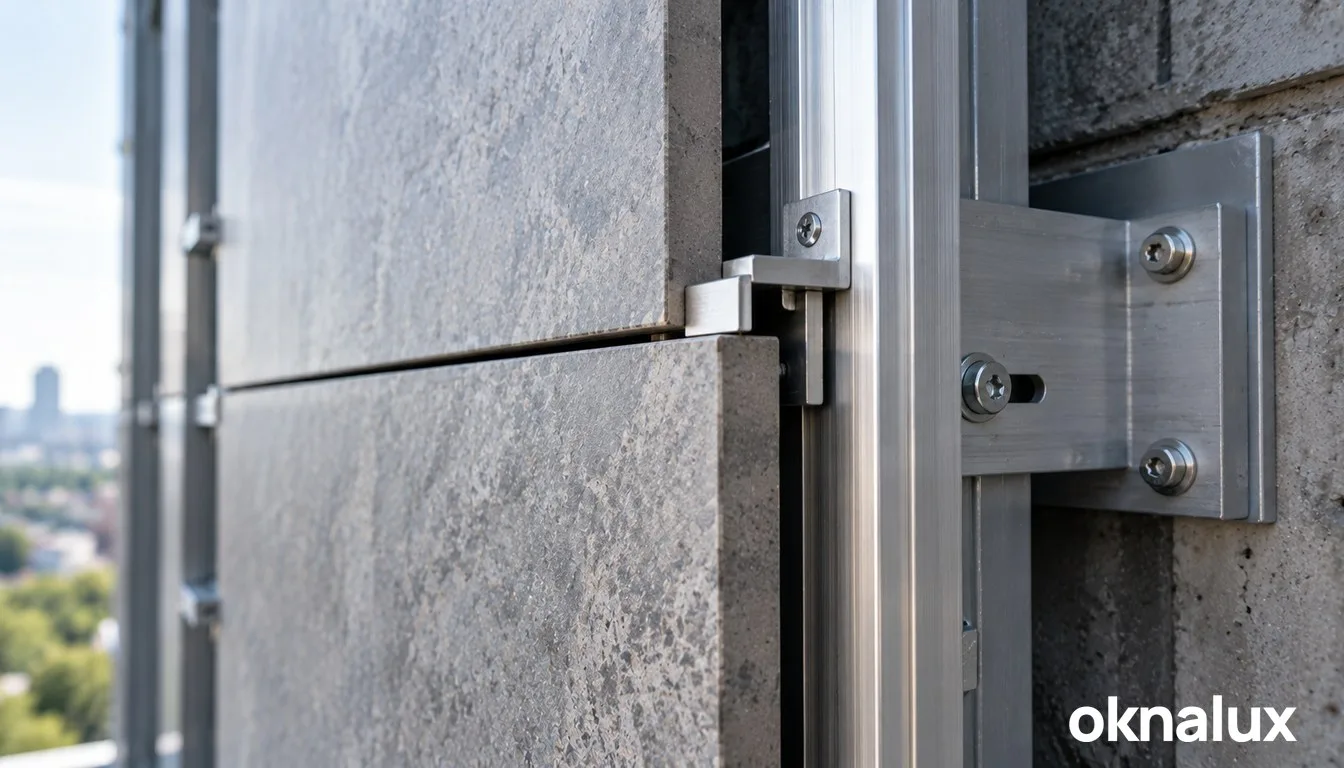

Кляммер - скоба из нержавеющей стали или алюминия толщиной 0,7-1,2 мм. Ею плиту облицовки цепляют к вертикальной направляющей: одна скоба держит сразу четыре угла соседних плит и заодно выставляет между ними ровный зазор.
Зачем кляммеру усики и зазор?
Усики захватывают кромку плиты сверху и снизу, а тело скобы притягивается к направляющей заклёпкой или саморезом. Плита при этом сохраняет свободу хода, и это принципиально: керамогранит и камень расширяются от нагрева, а жёсткая посадка кончилась бы сколом угла в первую же летнюю жару.
Зазор задаёт сам кляммер. Обычно 6-10 мм. Через эту щель в прослойку заходит воздух, поэтому она рабочая: без неё вентилируемый фасад перестаёт вентилироваться и начинает копить влагу в утеплителе.
Толщина металла кажется мелочью. До первого урагана. Скоба 0,7 мм рассчитана на керамогранит 8-10 мм, а под тяжёлый натуральный камень берут от 1,2 мм, иногда с дополнительным упором снизу. Толщину и шаг крепежа считают под свой ветровой район: на углах здания и верхних этажах плиту отрывает именно ветром, вес облицовки там вторичен.
Открытый крепёж или скрытый - что выбрать?
Решает будущий ремонт и бюджет. При открытом способе усики видны на фасаде аккуратными язычками: их красят в цвет плиты, и с трёх метров они теряются в рисунке швов. Вариант выходит дешевле и ремонтопригоднее, потому что повреждённую плиту меняют за полчаса, просто отогнув крепёж.
Скрытое крепление прячет металл в пропил на торце плиты. Фасад читается монолитным. Цена выше, а замена одной плиты превращается в разборку ряда, поэтому способ выбирают на стадии проекта: от него зависят раскладка и шаг направляющих.
Клеевой способ на рядовых объектах почти не встречается. Всё решает завод. Плиту готовят заранее, монтаж идёт только в сухую погоду и на плюсовой температуре, а проверить качество шва после высыхания уже невозможно. Спецификацию поэтому читают до заказа плит: способ крепления заложен в проекте и задаёт цену будущего ремонта фасада.
Что работает в узле вместе с кляммером?
Скоба работает не одна. Она сидит на направляющей, направляющая держится на фасадном кронштейне, а кронштейн через терморазрывную прокладку уходит в несущую стену. Ветровую нагрузку и вес облицовки узел передаёт по этой цепочке сверху вниз, и слабым звеном всегда оказывается самый тонкий её элемент.
Отдельная история - проёмы и температурные швы. Там шаг плотнее. Кляммеры ставят чаще обычного, а раскладку плит подгоняют так, чтобы шов не пришёлся на угол проёма: подробности в термине Деформационный шов в фасаде.
Металлы берут одной группы. Нержавейка к нержавейке. Иначе выходит гальваническая пара, и во влажном воздухе контакт начинает корродировать прямо под облицовкой, где этого никто не увидит до ремонта: про защиту написано в термине Анодирование алюминия. В узлах примыкания к остеклению работает та же логика, поэтому алюминиевые окна для навесных фасадов подбирают вместе с фасадной подсистемой.
Частые вопросы
Обычно 4-6 штук, точное число зависит от формата плиты и ветрового района. Расчёт делает проектировщик фасада: по краям здания и на верхних этажах шаг крепежа всегда плотнее.
Нержавеющая сталь AISI 304 для города, побережья и высоких зданий, AISI 430 и оцинковка с полимерным покрытием - для сухого климата. Алюминиевые применяют реже, под лёгкую облицовку.
Стартовый держит только верхнюю кромку и ставится в самый нижний ряд облицовки. Рядовой захватывает плиты сверху и снизу одновременно, поэтому работает в середине поля.
При открытом способе видны усики, их обычно красят в цвет плиты. При скрытом креплении металл уходит в пропил на торце, и фасад читается сплошной плоскостью.
При открытом креплении можно: усики отгибают и плиту вынимают. Скрытое крепление так не разбирается, там приходится снимать ряд до повреждённого элемента.
