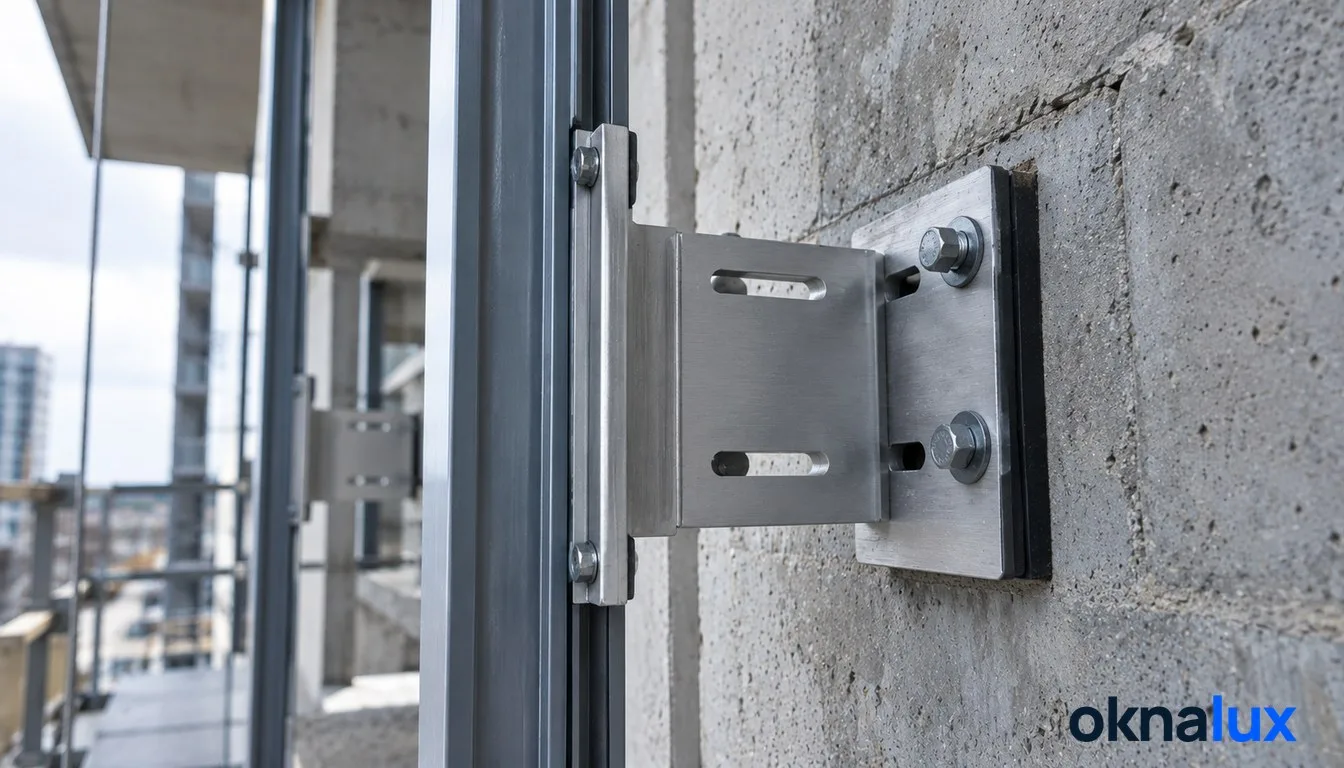

Фасадный кронштейн - несущая деталь подсистемы, которая крепится к стене или перекрытию и выносит направляющие фасада на проектное расстояние. Именно вылет кронштейна задаёт толщину утеплителя и ширину воздушного зазора, который в навесных фасадах обычно составляет 40-60 мм.
Какие бывают фасадные кронштейны?
Их делят по работе в узле, и это деление важнее материала. Несущий кронштейн жёстко фиксирует направляющую и принимает на себя вертикальную нагрузку от веса всей облицовки. Опорный держит профиль от стены, но позволяет ему скользить вдоль себя и тем самым отрабатывает температурное удлинение. На одну стойку ставят один несущий и несколько опорных. Менять их местами нельзя.
По материалу деление другое. Алюминиевые легче. Стальные оцинкованные дешевле и держат большую нагрузку при том же сечении, поэтому на тяжёлой облицовке чаще встречаются именно они.
Есть и третья группа. Это удлинённые кронштейны с рёбрами усиления, которые ставят там, где утеплитель толстый, а вылет доходит до 300 мм и больше.
Зачем под кронштейн ставят термопрокладку?
Металл проводит тепло. Причём в сотни раз лучше утеплителя, а кронштейн проходит сквозь теплоизоляцию насквозь и упирается прямо в стену, поэтому каждая точка крепления без прокладки превращается в мостик холода. На фасаде таких точек сотни, и суммарные потери отчётливо видны в расчёте сопротивления теплопередаче.
Прокладку делают из паронита или полимера, толщиной обычно 3-8 мм, и она же немного гасит вибрацию от ветровых нагрузок.
Есть и второй эффект. Прокладка разделяет разнородные металлы и не даёт начаться электрохимической коррозии там, где сталь соприкасается с алюминием.
От чего зависит вылет кронштейна?
От состава пирога. Складывают толщину утеплителя, ширину воздушного зазора и запас на неровность стены, а сверху добавляют допуск на регулировку при монтаже, потому что идеально ровных стен не бывает. Ошибка обходится дорого: короткий кронштейн не даст поставить нужный утеплитель, а слишком длинный увеличит момент на анкере и потребует усиления узла.
Крепят их к закладным или анкерами. Выбор диктует основание. Чем эти два способа отличаются по несущей способности, расписано в термине Закладная деталь, и разница там принципиальная.
Рядом с оконными проёмами схему кронштейнов совмещают с точками крепления рамы, чтобы они не спорили за одно место в стене. Смежные узлы разобраны в терминах Анкерная пластина, Узел примыкания и Деформационный шов в фасаде, а в сам витраж встают алюминиевые окна.
Частые вопросы
Нельзя, если фасад считался по теплу. Каждая точка без прокладки работает мостиком холода, и на большой площади это видно и в расчёте сопротивления теплопередаче, и на тепловизоре зимой.
Несущий воспринимает вертикальную нагрузку и жёстко держит направляющую. Опорный фиксирует только её положение и позволяет профилю скользить при тепловом расширении.
Свыше 250-300 мм. Такие кронштейны делают усиленными и часто считают отдельно, потому что момент на анкере растёт пропорционально вылету и быстро выходит за типовые таблицы.
Алюминий легче и не корродирует, сталь дешевле и прочнее при том же сечении. Решают по нагрузке, агрессивности среды и бюджету объекта, по расчёту монтажной бригады.
Сверяют расстановку со схемой, смотрят наличие прокладок, затяжку анкеров и вертикальность направляющих. При сомнениях в основании выборочно делают испытание на вырыв.
